多工位快装式机械连接适配结构件

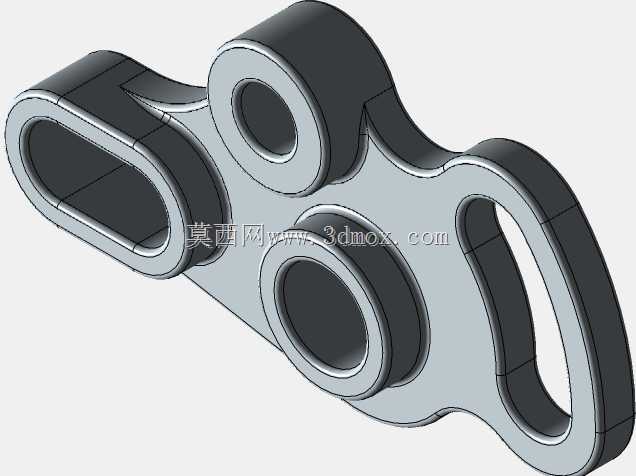

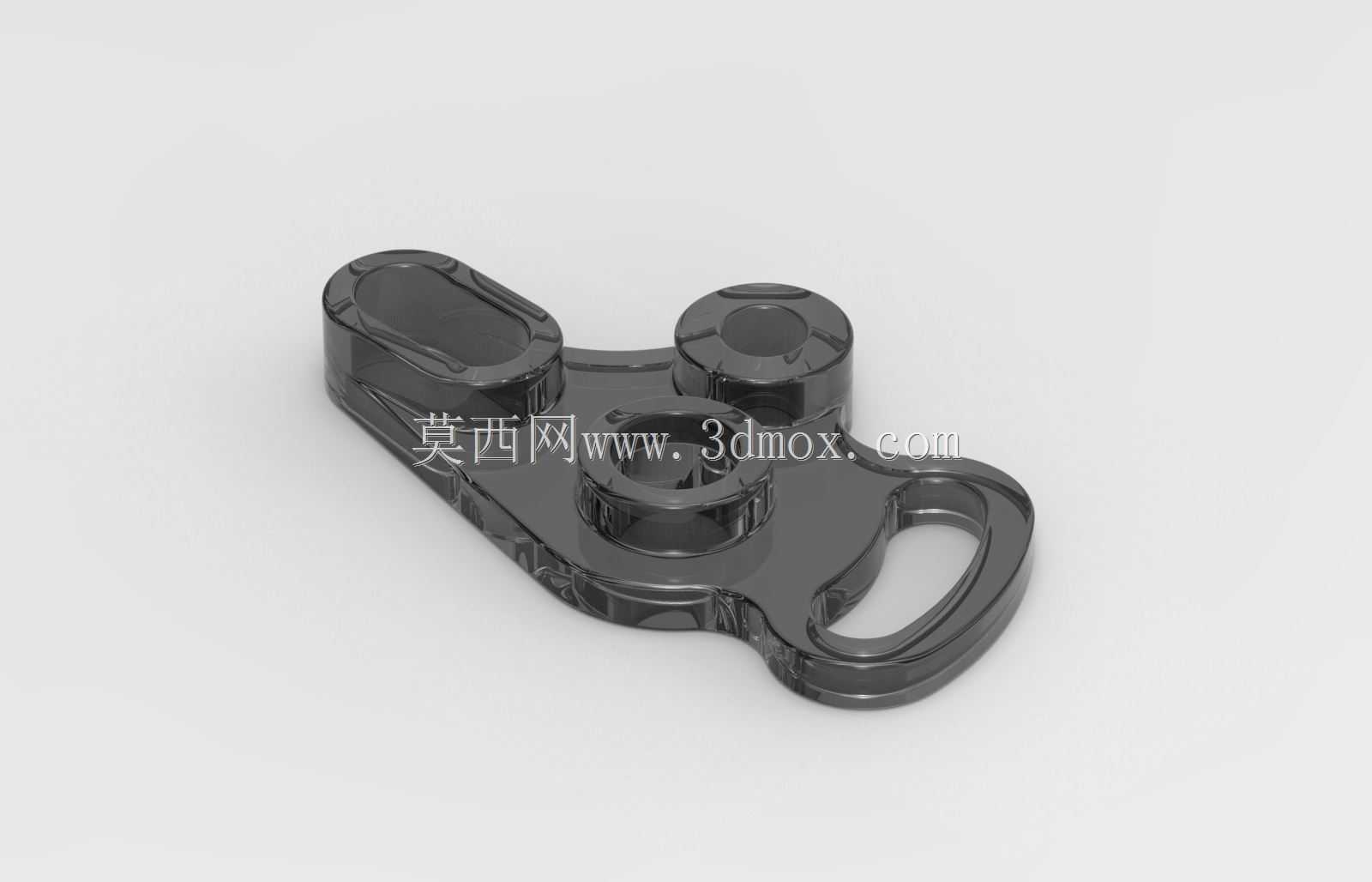

　　在非标自动化产线的工位快换模块、小型动力传输单元的组件接驳场景中，这类适配结构件承担着不同规格安装接口之间的转接定位作用，日常使用中常被用于气动执行元件与安装基座的过渡连接、小型传动摆臂与驱动端的位置适配，也可在工装夹具的快换模组中作为中间连接载体，抵消不同组件之间的安装孔位偏差，避免硬连接带来的装配应力集中问题。从结构设计逻辑来看，该适配件采用一体化成型的异形板式结构，整体轮廓根据安装空间的避让需求做了多处切边处理，其中一端设置长圆形腰型安装孔，可在装配时提供±3mm的位置调节余量，适配安装基座上存在的孔位加工公差，降低现场装配时的修配工作量；中部设置两个带凸台的圆形通孔，凸台高度与对接零件的沉孔深度匹配，装配时可实现径向定位，

　　避免连接后出现径向窜动，凸台端面的平面度控制在0.05mm以内，保证对接面的贴合紧密性，减少连接后的松动风险；另一端设置开放式挂耳孔，可在不需要完全拆除紧固件的情况下实现组件的快速拆装，大幅缩短产线换型、易损件更换的停机时间。设计过程中优先考虑了安装边界的适配性，整体厚度根据承载需求设定为8mm，可承受常规气动元件动作时的冲击载荷，不会出现受力变形的问题；各安装孔的中心距严格匹配常用小型气动摆缸、直线执行器的标准安装尺寸，同时在轮廓拐角处均做了R3以上的圆角过渡，既避免热处理或加工过程中出现应力开裂问题，也能防止装配时锐边划伤操作人员。从实际使用的工况适配来看，该适配件的材质选用常用的45号钢即可满足多数场景需求，

　　表面做发黑处理提升防锈能力，若用于有耐腐蚀要求的工位，也可更换为304不锈钢材质加工；结构上没有复杂的曲面特征，常规的数控铣削设备即可完成加工，不需要特殊的工装夹具，加工成本较低，适合批量制作作为设备备件储备。在装配逻辑上，该适配件的安装顺序遵循先定位后锁紧的原则，先通过中部的两个定位凸台与对接零件的定位孔配合完成初步定位，再穿入对应规格的内六角螺钉预紧，之后调整腰型孔位置保证整体安装位置精度，最后锁紧所有紧固件，开放式挂耳端可配合快拆销使用，在需要快速拆除末端组件时，仅需拔出快拆销、松开腰型孔处的紧固件即可将末端组件沿挂耳开口方向移出，不需要完全拧下所有螺钉，相比传统的全孔位法兰连接结构，拆装效率可提升60%以上。

　　针对不同的使用场景，该适配件的结构还可做针对性调整，比如用于重载连接场景时，可适当增加整体厚度至12mm，同时将各安装孔的直径加大一个规格，匹配更高强度等级的紧固件；用于狭小安装空间场景时，可在不影响结构强度的前提下进一步缩减非安装区域的轮廓尺寸，避免与周边其他运动部件产生干涉。在建模过程中，所有安装孔的位置尺寸均按照机械设计手册中紧固件的装配间隙要求设定，孔壁与螺钉之间预留0.2mm的装配间隙，保证装配时的顺畅性，同时各凸台的外径尺寸与对接零件的沉孔之间采用H7/h6的间隙配合，既保证定位精度，又不会出现装配卡滞的问题。这类适配结构件虽然属于小型连接配件，但在整套设备的运行可靠性中起到非常关键的作用，若适配件的结构设计不合理、尺寸精度不达标，很容易导致连接组件出现位置偏移、运行异响甚至紧固件断裂的问题，因此在设计时需要充分考虑实际工况的载荷大小、安装空间限制、拆装维护需求等多方面因素，不能仅按照理论孔位做简单的板式连接设计。
