这类带法兰凸缘的空心轴构件,在常规的动力传递、介质输送类设备中应用十分广泛,从中小型减速机的输入输出端定位,到液压管路的旋转接头基座,再到轻工设备的辊筒支撑轴段,都能见到这类结构的身影。不同于实心轴的全截面受力设计,空心结构的采用首先是为了适配中空走料、穿设线缆或者输送冷却介质的需求,在输送类设备中,这类轴的内孔可以直接作为粉状、颗粒状物料的流通通道,省去额外布设管路的空间,同时大幅降低轴体自身的重量,降低转动惯量,对于频繁启停的传动工位来说,能有效减少驱动端的负载冲击。

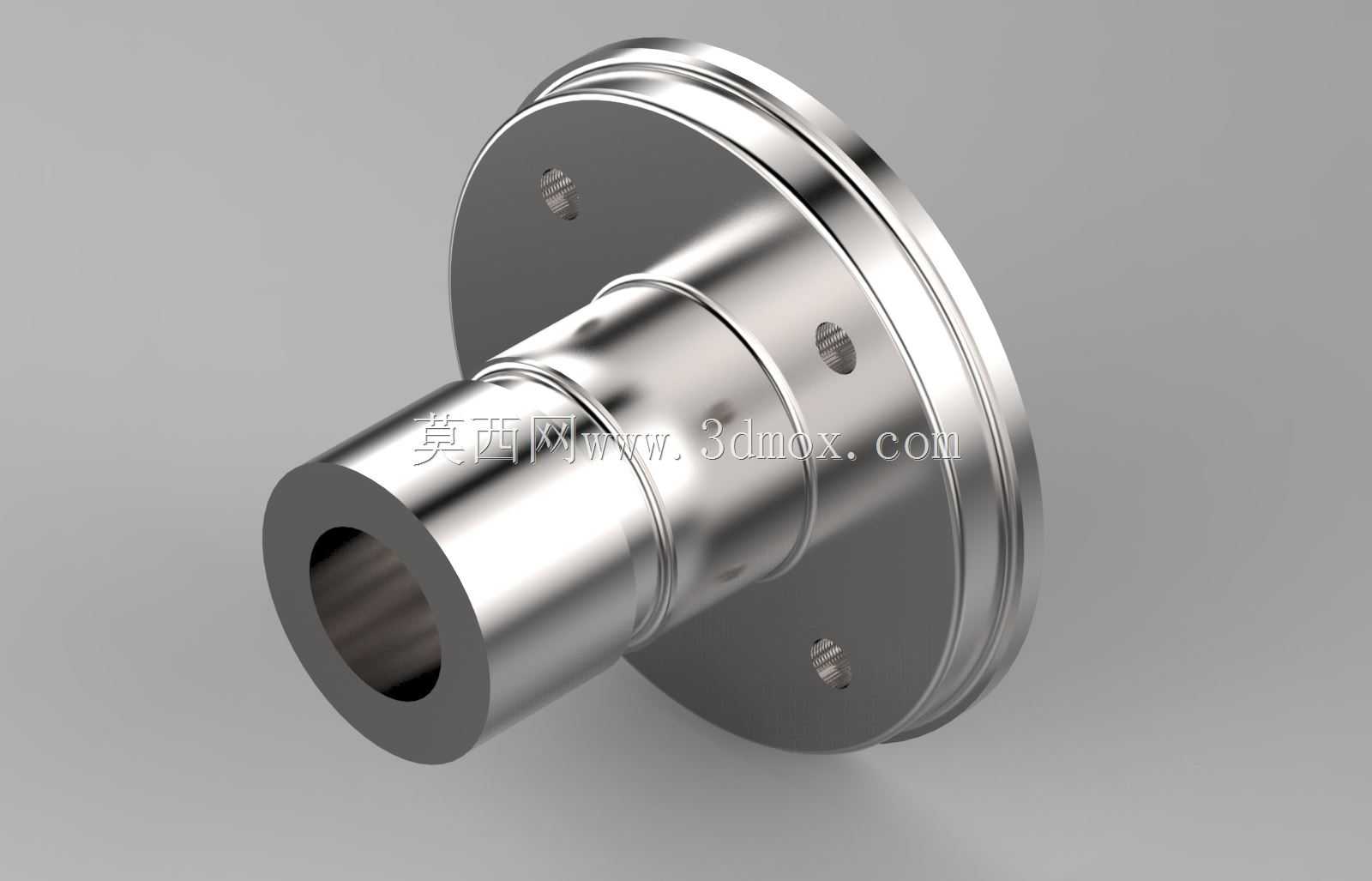

从结构设计逻辑来看,端部的法兰盘是整个构件的安装基准面,法兰端面上均匀布设的螺纹孔,用于和对接的构件端面完成锁紧固定,保证轴体在转动过程中不会出现轴向窜动,法兰盘外缘的多道环形槽,一方面是为了安装密封圈,实现腔体内部和外部的动静密封,防止润滑油泄漏或者外界粉尘、水汽进入设备内部,另一方面也能在加工时作为装夹定位的基准面,减少二次装夹带来的形位公差。轴体上的多道阶梯轴段,分别对应不同的配合需求,靠近法兰的粗轴段一般用于安装轴承,作为整个轴的旋转支撑位,轴径的尺寸公差会按照过渡配合的要求设计,保证轴承内圈和轴段同步转动,不会出现跑内圈的故障;中间的轴段会根据安装的零件不同,设计对应的键槽或者径向定位孔,图中轴体上的径向小孔,就是用于锁紧套装在轴上的齿轮、带轮或者联轴器,防止传动件在轴上出现周向打滑;最外侧的细轴段则一般用于安装密封端盖或者外接检测元件,比如转速传感器的感应码盘就常安装在这个位置。
在实际安装边界的考量上,这类轴的法兰端面和设备腔体的安装面之间,需要根据密封要求选择对应的垫片厚度,保证法兰锁紧后密封圈的压缩量在合理区间,避免压缩量过大导致密封圈过早老化,或者压缩量不足出现泄漏。轴体的各段阶梯处都设计了退刀槽或者圆角过渡,避免热处理和受力时出现应力集中,从根源上减少轴段断裂的风险。空心内孔的粗糙度会根据输送介质的不同调整,如果是走润滑油或者冷却水路,内孔只需要达到普通粗加工要求即可,如果是穿设精密线缆或者输送有洁净要求的介质,内孔还会做去毛刺、抛光处理,防止划伤线缆或者残留物料。
在设备运行过程中,这类构件需要同时承受径向的传动载荷和轴向的安装锁紧力,法兰和轴体的衔接位置是应力集中的高发区域,设计时会在衔接处做圆弧过渡,而不是直角衔接,同时根据载荷大小选择对应的材质,常规工况下选用45号钢做调质处理即可满足强度要求,如果是腐蚀环境下使用,还会选用不锈钢材质或者做表面镀层处理。轴体上的径向锁紧孔,位置会避开轴的受力最大截面,防止开孔削弱轴的整体强度,孔的边缘也会做倒角处理,避免锁紧螺丝时刮伤螺丝螺纹或者产生应力集中点。
不同于定制化的异形轴,这类法兰空心轴的结构通用性很强,很多常规传动场景都可以通过调整轴段长度、法兰直径、内孔尺寸来适配不同的安装需求,不需要重新做整体的结构拓扑设计,只需要在原有成熟结构的基础上调整对应尺寸参数,就能快速适配新的设备工位,这也是这类结构在各类机械设备中被广泛应用的核心原因。在建模过程中,这类零件的特征逻辑十分清晰,先通过旋转特征做出整体的轴体和法兰的基础轮廓,再添加孔特征、槽特征、倒角圆角等细节,就能完成整个模型的搭建,建模时需要重点保证各轴段的同轴度、法兰端面和轴中心线的垂直度,这些形位公差直接决定了零件加工完成后能不能顺利装配,以及运行时的跳动量是否在允许范围内。
