适配4Runner车型的HTC车载手机固定支架

　　这款车载手机固定支架，主要面向2003-2009款丰田4Runner车型的驾驶场景使用，核心作用是在车辆行驶过程中为HTC手机提供稳定的固定支撑，满足驾驶时导航查看、快捷操作手机的实际需求，避免手机在车辆颠簸、转向、加减速过程中出现滑移、掉落的情况，提升驾驶过程中使用手机的便利性与安全性。从实际使用场景来看，这类车载支架需要适配车型内饰的安装空间，不能遮挡驾驶视线，也不能干涉车辆原有操控部件的正常使用，同时要保证手机取放的便捷性，固定状态下的夹持可靠性。

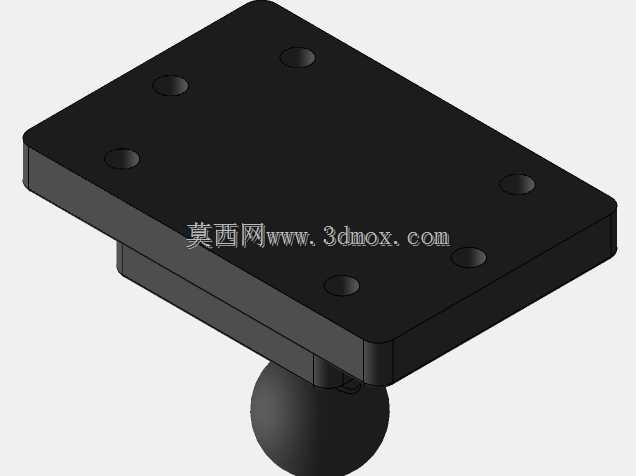

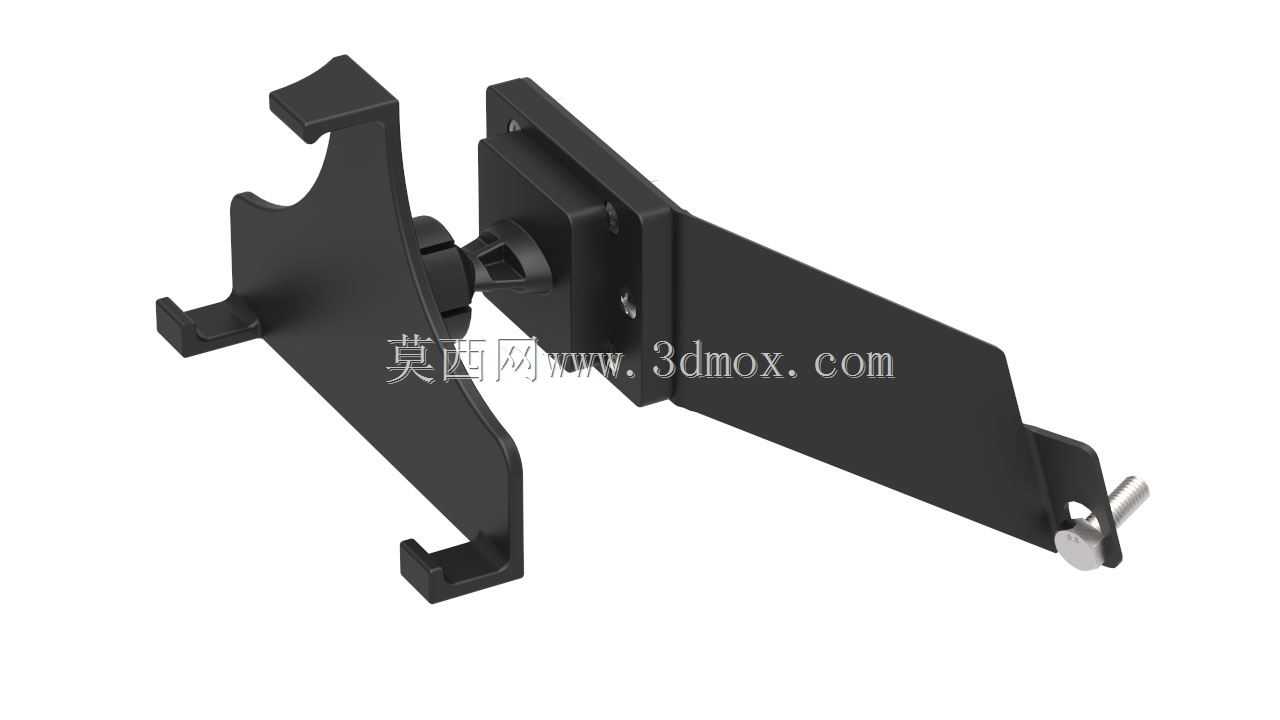

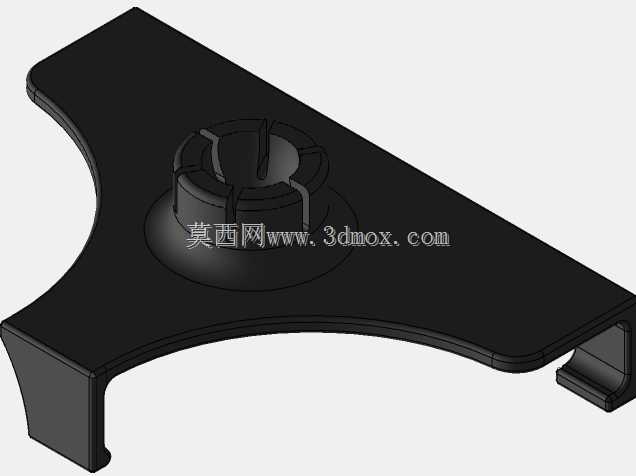

　　在功能特性上，这款支架采用分体式结构设计，分为安装底座、万向调节球座、手机夹持托板三个核心部分。安装底座为平板式结构，通过紧固件与车辆中控台对应位置的安装位连接，底座上预留的安装孔位匹配4Runner车型对应安装区域的点位，不需要对车辆原有内饰进行破坏性改装，安装后贴合度较好，不会出现松动晃荡的情况。万向球座连接在安装底座与夹持托板之间，能够实现多角度的姿态调整，驾驶员可以根据自己的坐姿、视线高度调整手机的朝向与倾斜角度，保证导航界面处于最佳观察视角，调整到位后球座的阻尼结构能够保持姿态稳定，车辆行驶过程中不会出现角度自行偏移的问题。手机夹持托板采用下托+上挡+两侧限位的结构，托板下部设置两个承托钩，承托手机底部边缘，上部设置一个挡钩限位手机顶部，侧边设置限位结构防止手机横向滑脱，夹持范围匹配对应HTC手机的外形尺寸，取放手机时只需要将手机对准托板放入即可，操作单手即可完成，不需要额外的锁紧操作，使用便捷性较好。

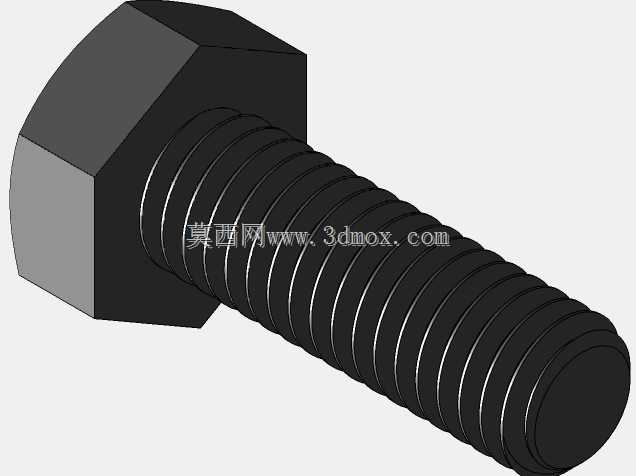

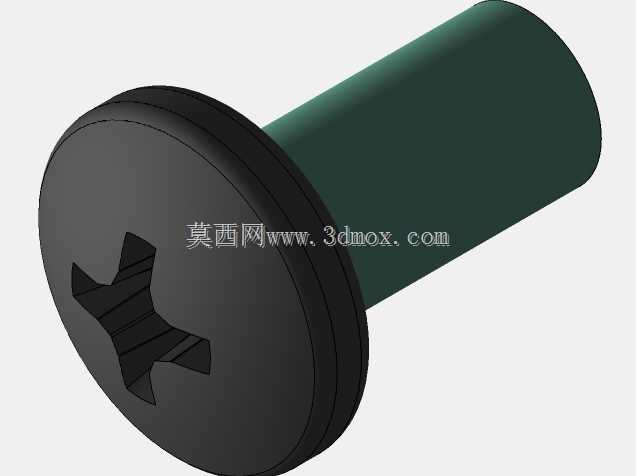

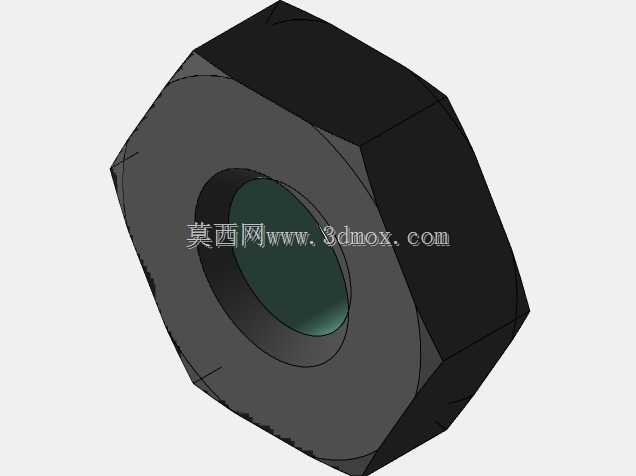

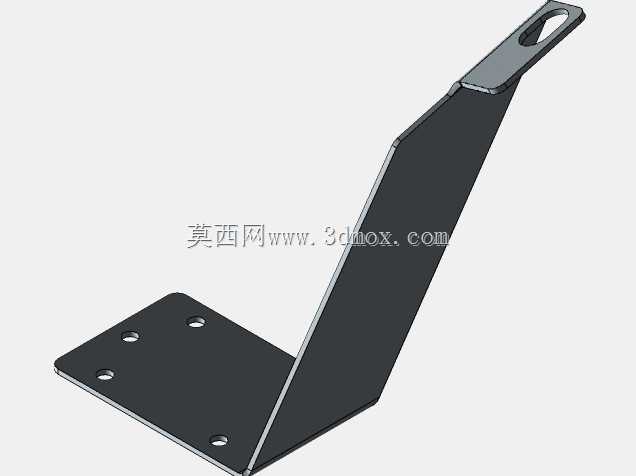

　　从设计思路来看，这款支架的设计完全围绕实车适配需求展开，首先是对4Runner车型中控台对应安装区域的曲面、空间边界进行实测，确定安装底座的外形轮廓与固定点位，保证底座安装后与内饰表面贴合，不会出现突兀的凸起，也不会干涉周边的空调出风口、按键等部件。夹持托板的外形根据HTC手机的边角轮廓做了适配，托板与手机接触的位置做了贴合手机边缘的造型，避免夹持过程中对手机外壳造成刮蹭，同时托板上预留了充电接口的避让空间，手机固定在支架上时可以正常连接充电线，不会出现充电线被挤压、接口对位不准的问题。支架的主体结构采用平板切割后弯折成型的工艺路线，除了标准紧固件与万向球座为外购标准件之外，其余结构件都可以通过平面板材切割、制动弯折的工艺加工成型，加工门槛较低，自制或者小批量加工都比较方便，实际使用中如果需要更高的结构强度，可以选用金属板材加工，日常使用场景下硬质塑料板材也能满足强度需求。

　　在安装边界与尺寸控制上，这款支架安装后整体向驾驶侧延伸的长度经过控制，不会过度侵占驾驶位的腿部空间，也不会遮挡仪表盘、中控屏的观察视线。安装底座的固定点位选择在中控台原有闲置的安装位上，利用车辆原有螺丝孔位进行固定，不需要额外打孔，安装后整体结构的连接强度足够，应对日常行驶的颠簸、急刹等工况都能保持稳定。夹持托板的宽度、上下挡钩的间距完全匹配对应HTC手机的尺寸，手机放入后横向、纵向的间隙控制在合理范围，既不会因为间隙过小导致手机取放困难，也不会因为间隙过大导致车辆颠簸时手机出现晃动、异响。万向球座的转动阻尼经过匹配，调整角度时需要施加一定的力度才能转动，避免车辆行驶过程中因为震动导致支架角度自行变化，同时调整时不需要太大的力度，驾驶员单手就能完成角度调节，操作过程不会分散过多驾驶注意力。

　　从实际使用的可靠性角度考虑，支架的各个连接部位都做了加强处理，安装底座与球座的连接位置设置了加强结构，避免长期使用后出现连接断裂的问题，夹持托板的承托钩位置做了圆角处理，既避免刮伤手机，也减少应力集中，提升结构的抗疲劳强度，长期反复取放手机也不会出现托钩变形、断裂的问题。整体结构没有复杂的传动、锁紧机构，结构简单可靠，故障点少，日常使用几乎不需要维护，长期使用的稳定性较好。
