英制规格法兰式三通连接螺母结构

　　做流体管路装配的结构设计时，这类带法兰底座的三通螺母是气液混合回路里很常见的连接件，日常接触的低压气动控制回路、小型实验台流体分路、台式设备的冷却介质分流场景里，都能见到这类零件的身影。不同于普通六角锁紧螺母，这个零件的核心作用是在单路输入的基础上实现两路介质的分路导通，同时依靠底部的法兰盘完成安装面的贴合定位，不需要额外加装平垫圈就能保证安装端面的接触面积，避免锁紧时应力集中压坏安装基体的表面。

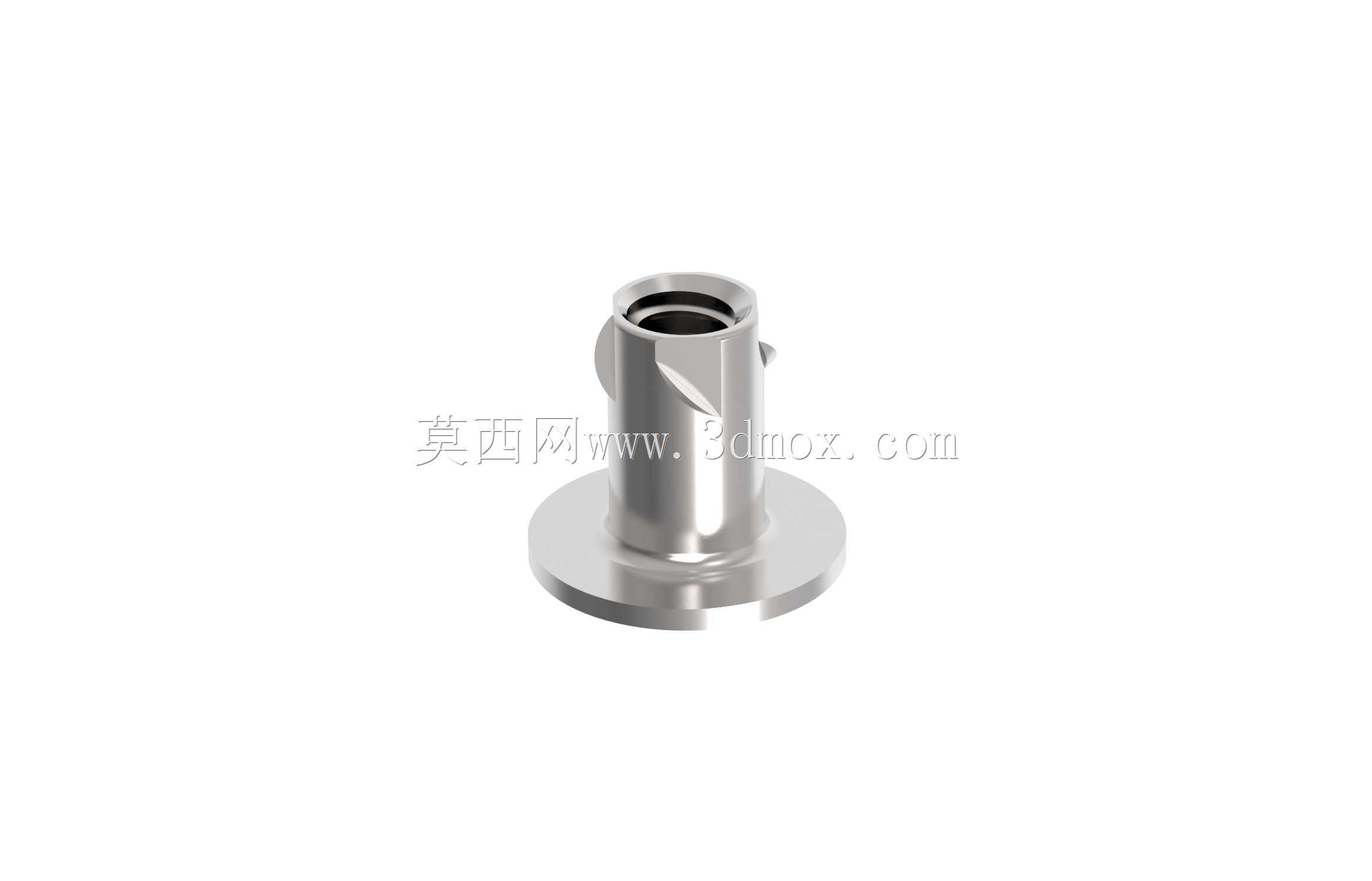

　　从结构设计逻辑来看，零件主体分为三个功能段：底部的法兰定位段、中部的导通主体段、顶部的螺纹锁紧段。法兰盘采用圆形结构，外径比主体段大出近一倍，安装时法兰端面与安装基体表面完全贴合，既可以分散螺纹锁紧时的轴向压紧力，也能在介质导通时起到端面密封的承压作用，法兰盘上没有额外设计安装孔，整个零件的固定完全依靠顶部的外螺纹与配对接头旋合完成，这种设计适合安装空间局促、无法布置法兰螺栓的紧凑回路位置。中部的主体段是三通流道的核心承载区，内部的孔道呈正交分布，垂直方向的通孔贯穿整个零件上下端面，侧方的斜向导通孔道与垂直主孔道连通，实现介质的三路导通，侧方孔道的出口位置设计了卡扣式定位槽，用来和配套的快插接头卡接固定，不需要额外涂胶或者额外锁紧就能实现接头的防脱，装配效率比传统螺纹接头高很多，适合需要频繁拆装维护的实验类设备管路。

　　顶部的螺纹段采用1/4-20的英制统一螺纹，这是小型气动、液压回路里非常通用的连接螺纹规格，和市面上绝大多数标准快插接头、压力表接头、小型阀门的接口尺寸完全匹配，选型替换时不需要额外做螺纹转换。螺纹段下方设计了两个对称的切削平面，方便装配时用开口扳手卡住施加扭矩，避免旋紧时整个零件跟转，这两个平面的间距按照标准扳手开口尺寸设计，不需要定制专用工装，普通的活动扳手或者对应规格的开口扳手就能完成装配。侧方的1/2接口是用来对接大管径的回流管路，比顶部接口的通径更大，能满足大流量介质回流时的通流需求，避免通径突变造成的流阻增大、介质紊流问题。

　　实际选型使用时需要注意几个安装边界：首先是法兰盘的安装平面必须保证平面度在0.1mm以内，如果安装面有凸起或者倾斜，锁紧后会造成法兰端面受力不均，长期带压工作容易出现介质渗漏；其次是螺纹旋合的扭矩要控制在合理范围，英制20牙的螺纹牙距较小，过大的锁紧扭矩会造成螺纹滑牙，反而破坏密封性能；第三是侧方快插接口的插入深度要到位，卡簧完全卡入接头的环形槽内才能保证承压时不脱开，装配后可以轻拉接头确认锁止状态。

　　这类零件的建模过程需要重点关注内部流道的相交位置处理，正交孔道的相贯线要做小圆角过渡，不能留下尖锐的棱边，一方面是实际加工时刀具可以顺畅走刀，避免应力集中造成的零件开裂，另一方面也能减少介质在流道拐角处的阻力，降低介质输送过程中的压力损失。外部的棱边全部做0.2mm的倒角处理，去除加工后的毛刺，避免装配时割伤密封件或者操作人员的手部。整个零件的材质一般选用304不锈钢或者镀镍黄铜，不锈钢版本适合有腐蚀性介质的工况，镀镍黄铜版本成本更低，适合普通压缩空气、冷却水这类无腐蚀的介质场景，两种材质的外形尺寸完全一致，可以根据实际工况的介质类型灵活替换。
