便携夹装式流线型EDC微束照明手电

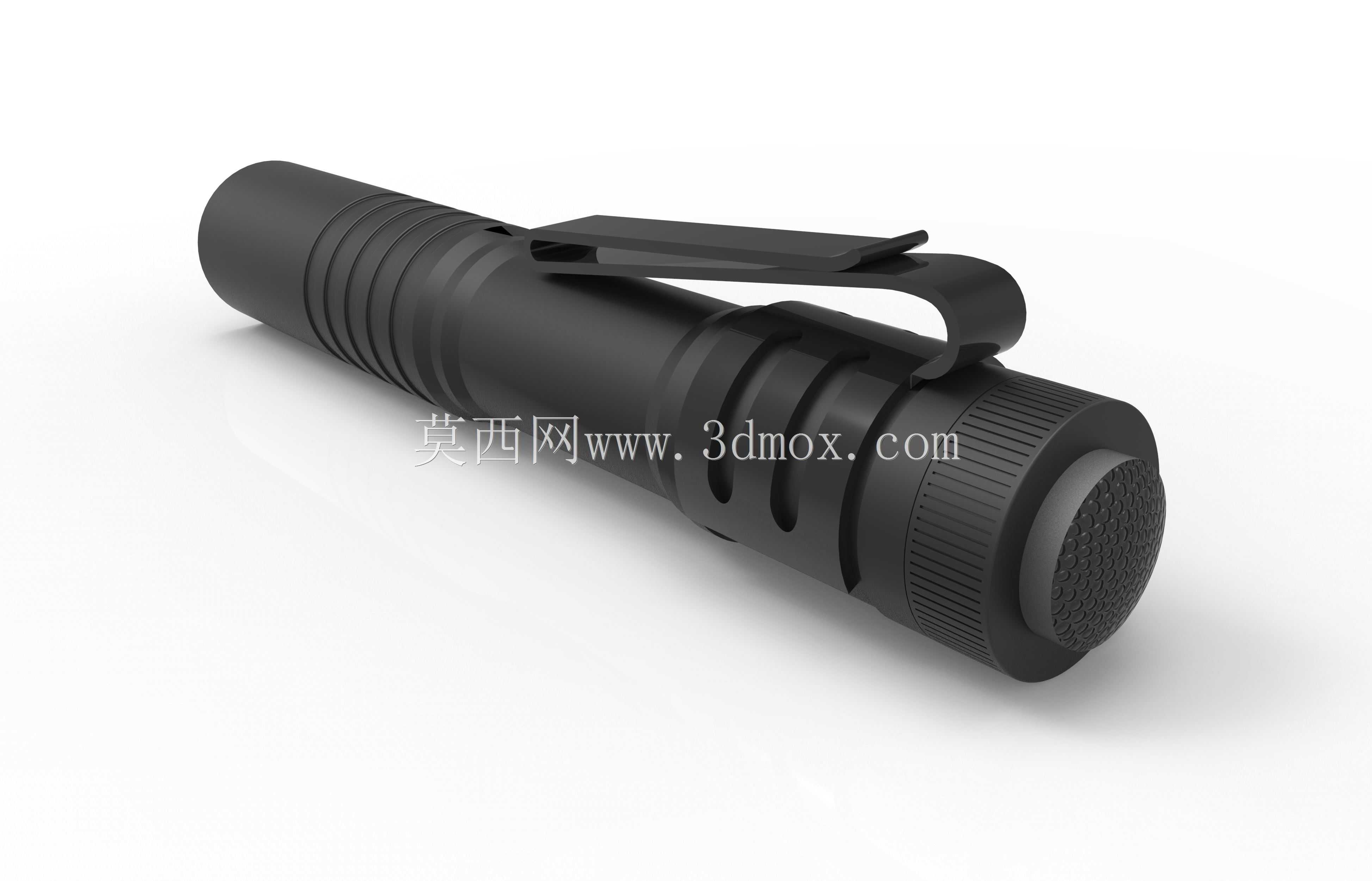

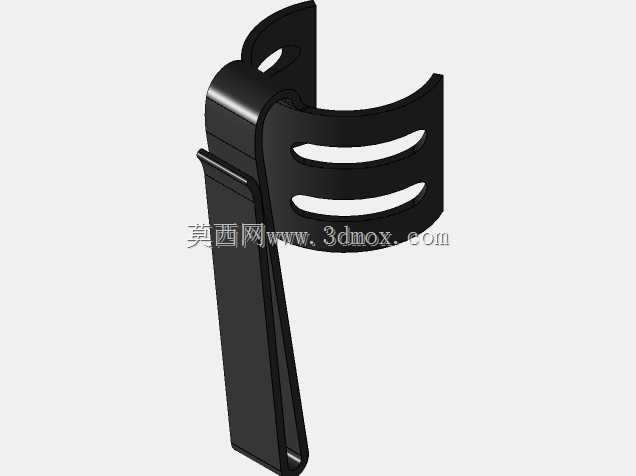

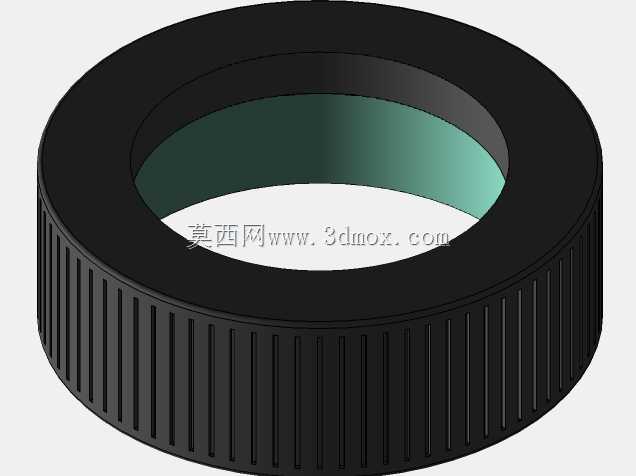

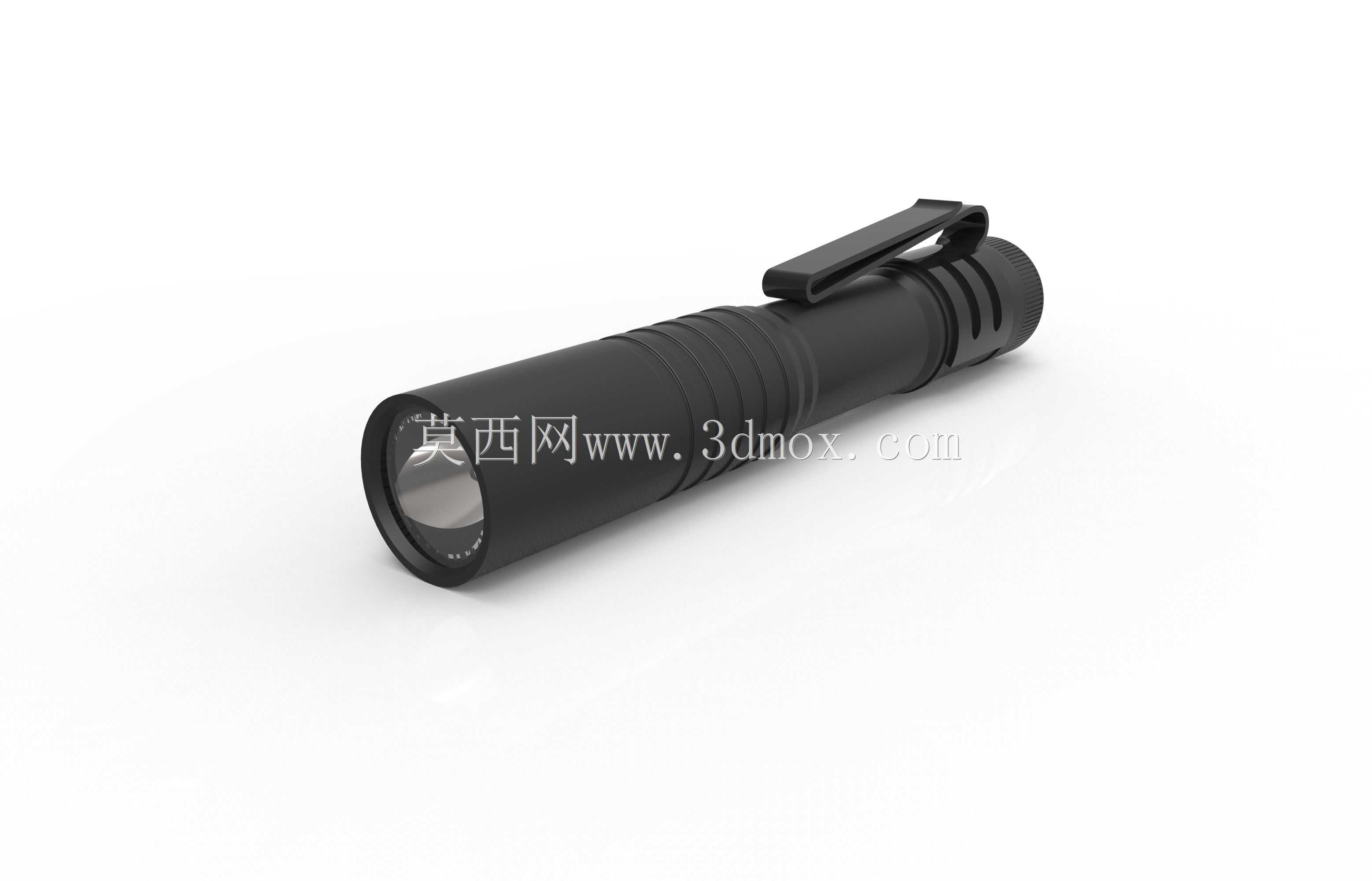

　　日常户外作业、设备巡检、狭小空间检修场景中，随身照明工具的握持手感、携带便利性与照明指向性，一直是结构设计阶段需要平衡的核心要点。这款微束手电的整体外形采用连续变径的流线型柱体设计，没有突兀的棱角与结构断点，握持时筒身的曲面能自然贴合掌心弧度，长时间手持操作不会产生硌手的压痕，即便戴薄款劳保手套操作，也能稳定握持不会打滑。筒身靠近灯头的位置设置了多道平行的环状防滑槽，这些槽道的深度控制在0.8mm，槽边做了R0.3的圆角过渡，既可以增加握持时的摩擦力，在湿手或者沾有少量油污的工况下也能稳定持握，又不会因为槽深过深积攒灰尘、难以清理。尾部的笔夹结构是这款手电的核心携带结构，夹片采用弹性金属材质外包防滑橡胶层，夹持厚度范围覆盖3mm到12mm，可以稳定夹在工作服口袋边缘、工具包织带、安全帽侧沿甚至笔记本封面上，不需要额外的收纳套，取用的时候单手就能拔出，不会在跑动、俯身作业的时候意外脱落。灯头位置的微束光学结构做了内凹设计，镜片比灯头端面内缩1.2mm，日常放置或者意外磕碰的时候，镜片不会直接接触硬物表面，减少刮花、碎裂的风险，灯头外圈的散热槽采用斜向排布，既可以在长时间点亮的时候引导空气流通带走灯珠产生的热量，又能避免直槽容易积存杂物的问题。筒身的整体直径控制在16mm，和常规按动式中性笔的直径接近，整体长度控制在110mm，放入牛仔裤口袋或者工作服胸袋的时候不会有明显的异物感，重量控制在45g以内，

　　长时间随身携带不会增加额外的负重负担。开关设置在筒身尾部，采用内凹式橡胶按钮，按钮端面比筒尾端面低0.5mm，放在口袋里的时候不会因为挤压、摩擦意外点亮，消耗电池电量，按钮的按压力度设置在5N，单手操作的时候用拇指就能轻松按动，戴厚手套的时候也能准确触发。这款手电的照明光束为集中微束，光斑照射范围在3米距离处控制在30cm直径，适合设备检修时查看狭小缝隙内的零件状态、读取设备铭牌参数、夜间户外查看路径细节，不会像大泛光手电那样产生过多的光线散射，在近距离作业时晃眼影响操作。结构设计上，筒身采用分段式螺纹连接，螺纹位置设置了橡胶密封圈，可以满足日常防泼溅需求，雨天户外使用或者在潮湿的车间环境下作业，少量溅水不会进入筒身内部损坏电路。

　　灯头内部的反光杯采用光滑曲面设计，光线汇聚均匀，光斑中心没有明显的暗区或者亮斑，照射目标区域的光线均匀度足够支撑近距离的精细作业，比如查看设备接线端子的标识、检查零件表面的裂纹缺陷、读取量具的刻度数值。笔夹的固定位置做了局部加厚处理，反复夹持拆卸也不会出现筒身开裂或者夹片松动的问题，夹片的张开角度设置为15度，夹持不同厚度的载体时都能保持足够的夹紧力，不会因为长时间夹持出现弹性衰减。筒身的表面采用哑光磨砂处理，不会在作业时产生反光干扰视线，同时磨砂表面的抗刮性能优于亮面处理，日常使用中产生的细小划痕不会明显影响外观。在实际的设备巡检场景中，这款手电可以夹在安全帽的侧沿，需要使用的时候随手取下，不需要腾出手专门从工具包翻找，

　　检查设备内部管路、线路的时候，微束光线可以精准指向需要查看的位置，不会因为光线过散影响对细节的判断；在户外徒步、露营场景下，流线型的筒身握感舒适，长时间手持照明也不会产生手部疲劳，笔夹结构可以固定在背包肩带上，作为临时的固定照明使用；在日常居家应急场景下，小巧的体积可以放在抽屉、应急包内不占用过多空间，停电或者需要检查家具下方、电器缝隙的时候可以快速取用。结构建模过程中，所有曲面都做了G2连续过渡，没有曲面折痕，后续如果做手板验证或者开模生产，脱模斜度控制在1度以内，不会出现脱模困难的问题，所有边角的圆角处理都兼顾了手感与加工可行性，没有过小的圆角导致加工时刀具磨损过快的问题。筒身内部的电池仓尺寸按照常规7号电池的尺寸预留，兼容市面上主流的同规格充电电池与一次性电池，电池仓的接触弹片采用弹性铜材，接触电阻小，长时间使用也不会因为氧化出现接触不良的问题。尾部的挂绳孔位置做了局部加强，穿入挂绳后挂在手腕上，即便手滑也不会导致手电跌落损坏，挂绳孔的孔径设置为3mm，可以兼容市面上绝大多数的手电挂绳。
