L型内六角扳手静力学应力仿真分析

内六角扳手是机械装配、设备维保、五金拆装场景中极为常用的手动紧固工具，广泛覆盖电子设备组装、自行车维保、工业机床调试、家具装配等多个领域，主要用于拧紧或拆卸内六角槽型的螺钉、螺栓类紧固件，依靠L型的杆体结构实现扭矩传递，短臂端可插入紧固件内六角槽提供卡合限位，长臂端供操作人员握持施加转动力，借助杠杆原理放大输入力，输出足够的紧固扭矩完成螺纹副的锁紧作业。

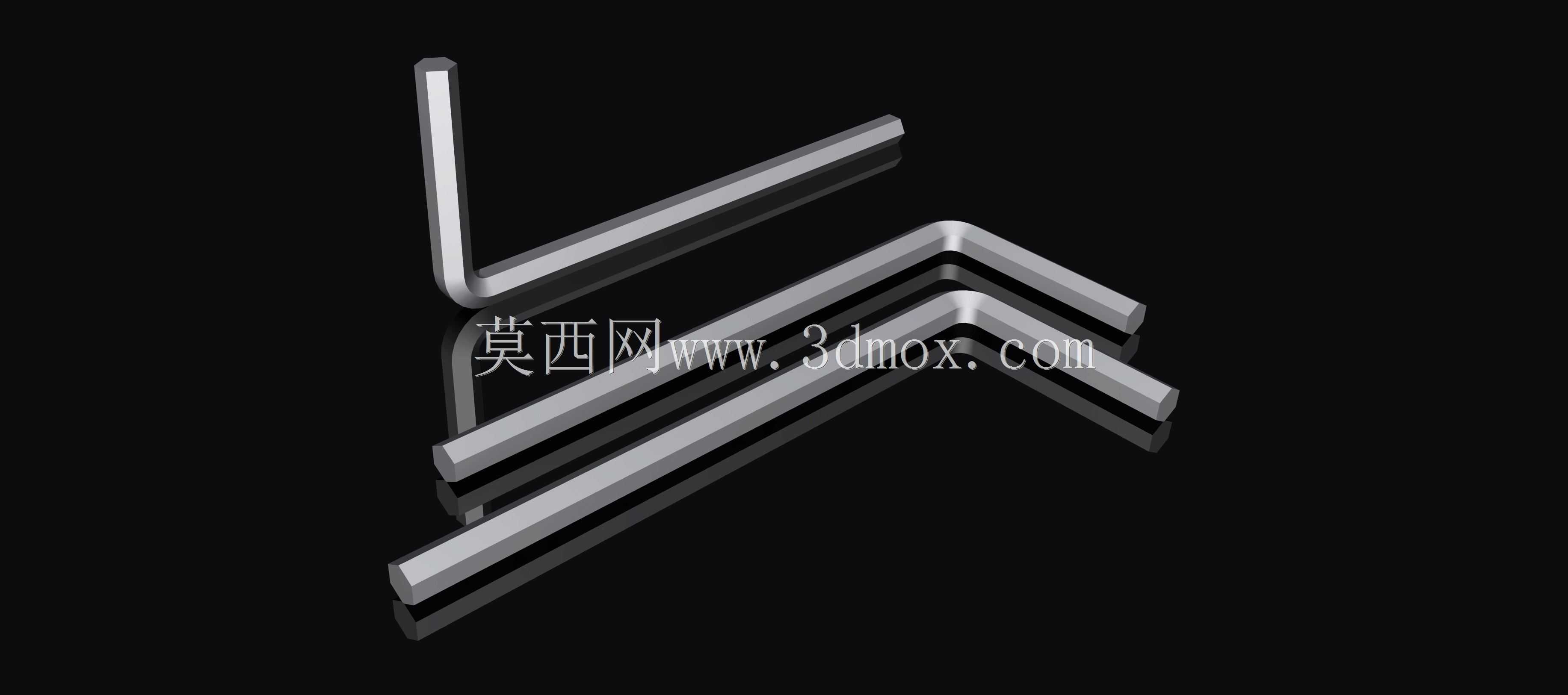

本次分析围绕标准规格L型内六角扳手的实际受力工况展开，设计阶段首先明确工具的核心使用需求：既要保证卡合端与标准内六角槽的配合精度，避免使用过程中出现滑牙、崩角问题，又要控制杆体的应力分布，避免在额定扭矩下出现塑性变形甚至断裂失效。外形设计上采用等截面六角杆弯折成型的结构，弯折处做圆弧过渡处理，避免直角弯折带来的应力集中问题，短臂长度匹配对应规格螺钉的标准插入深度，保证卡合时的接触面积足够分散局部压应力，长臂长度则根据对应规格的额定紧固扭矩做匹配设计，既保证操作人员施加常规握力时能达到要求的锁紧力矩，又避免力臂过长导致过载拧断螺钉或损坏扳手本身。

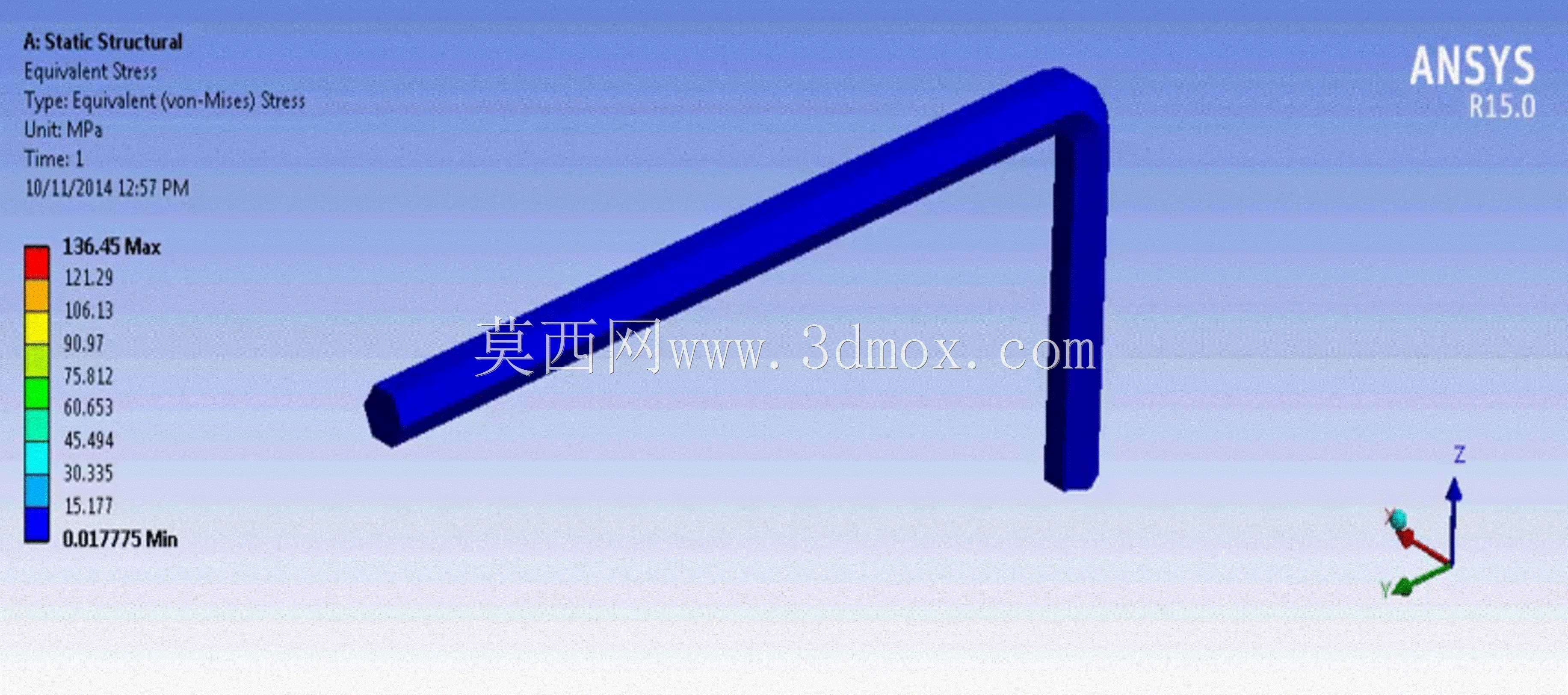

仿真过程中模拟实际使用的最严苛工况：将短臂端完全插入标准内六角槽做固定约束，在长臂端的握持位置施加垂直于杆体的额定工作载荷，计算整体结构的等效应力分布。从应力结果可以看到，最大应力集中在弯折处的内侧位置，这与实际使用中扳手断裂多发生在弯折部位的失效规律完全吻合，设计时可针对该区域做局部强化处理，比如调整弯折圆角半径、选用更高强度的合金钢材、优化热处理工艺提升该区域的屈服强度，同时杆体直段部分的应力水平远低于材料屈服极限，可在保证强度的前提下适当优化截面尺寸控制工具重量。安装边界层面，该工具无需额外配套安装结构，使用时仅需保证短臂端与紧固件内六角槽完全贴合、无偏斜卡合，即可避免局部接触应力过大导致的槽口或扳手头部损坏，日常使用中也可根据作业空间选择长臂或短臂作为施力端，狭小空间内可将短臂作为施力端，搭配接杆延长力臂完成紧固作业。
