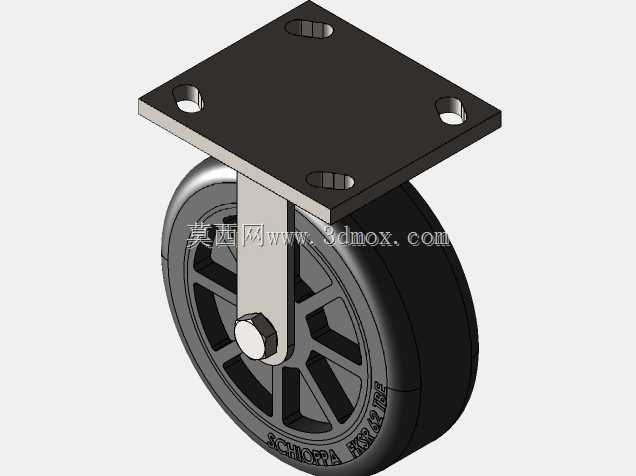

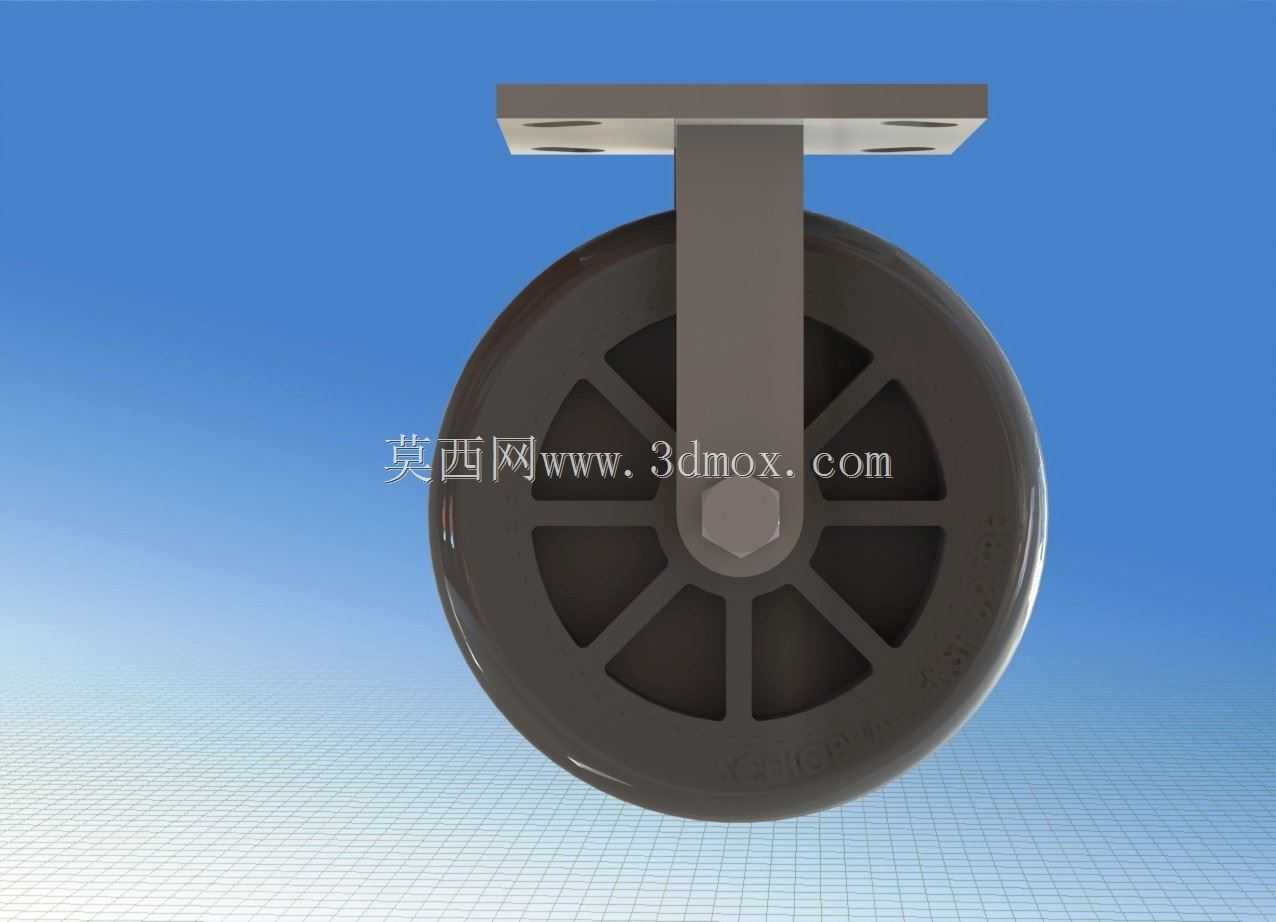

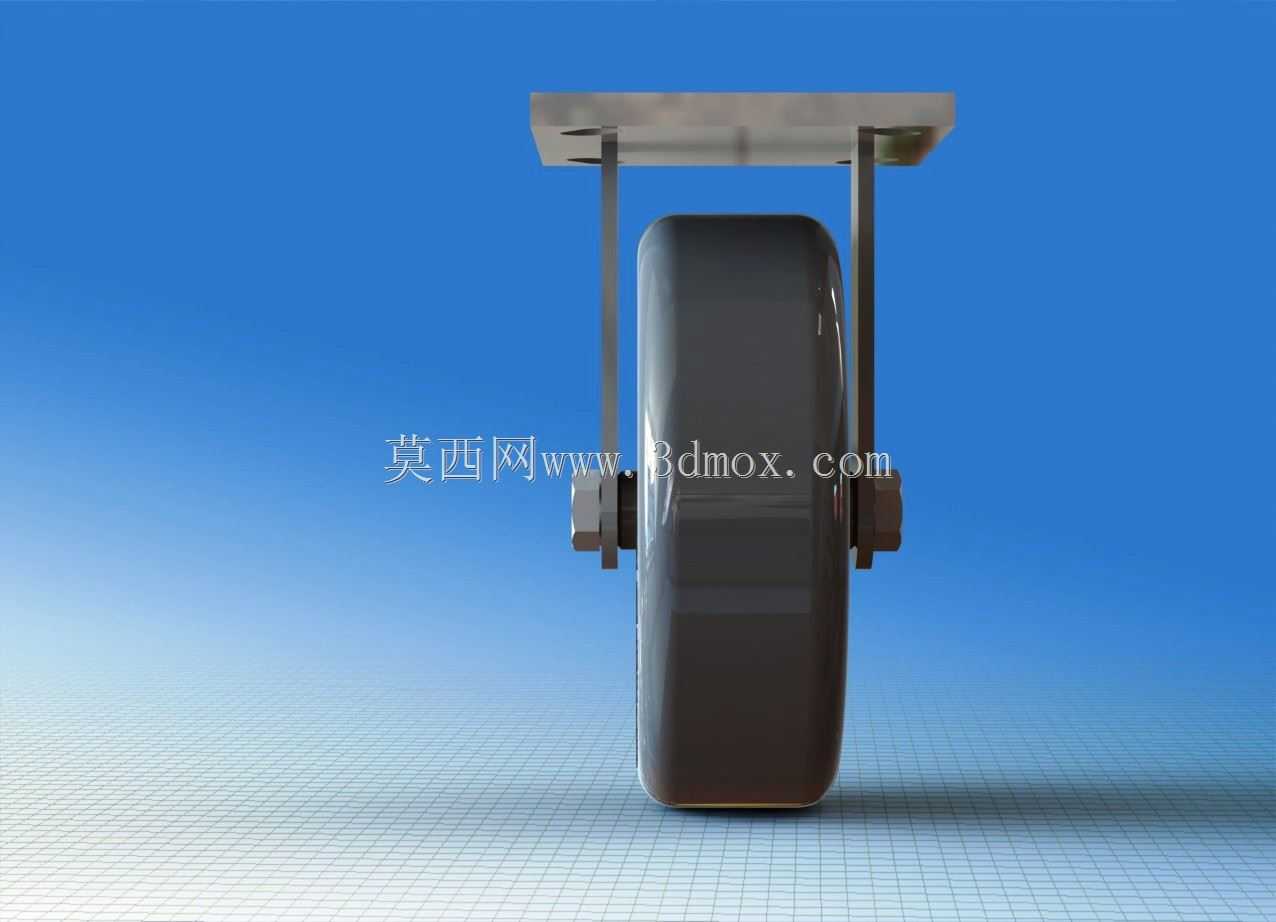

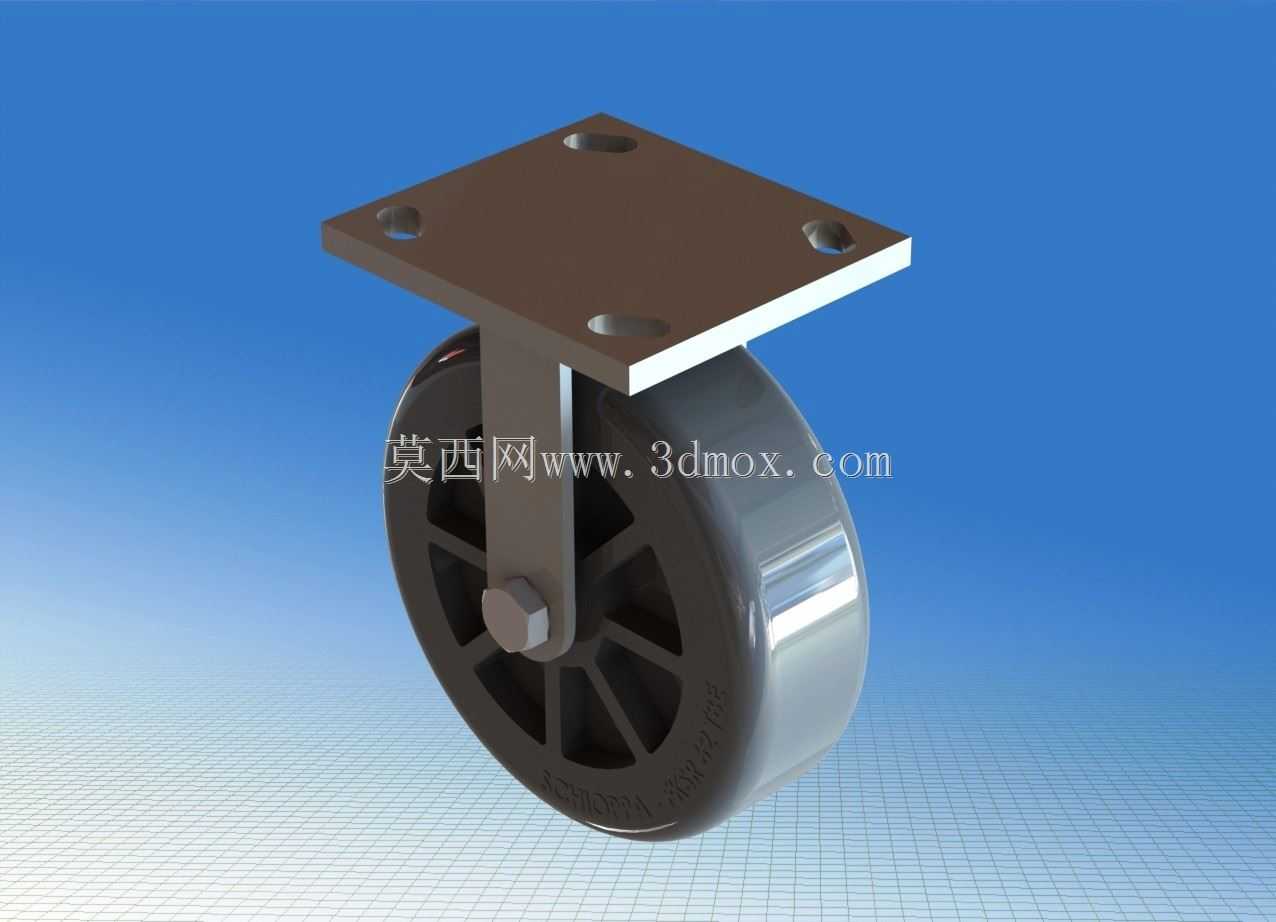

重型方形固定板式工业脚轮结构设计

这款重型固定板式脚轮，主要面向工业生产场景下的重载设备移动需求设计，广泛应用于车间重型工装台车、仓储重型货架、大型工业设备柜体、物流周转重载推车、生产线移动工位台等场景，能够在平整的环氧地坪、硬化水泥地面、工业地砖等常见工业地面环境下稳定工作，为重型设备提供可靠的移动支撑能力，解决大重量设备移位、工位调整时的移动难题，降低人工搬运重载设备的劳动强度，提升车间内设备布局调整、物料转运的作业效率。

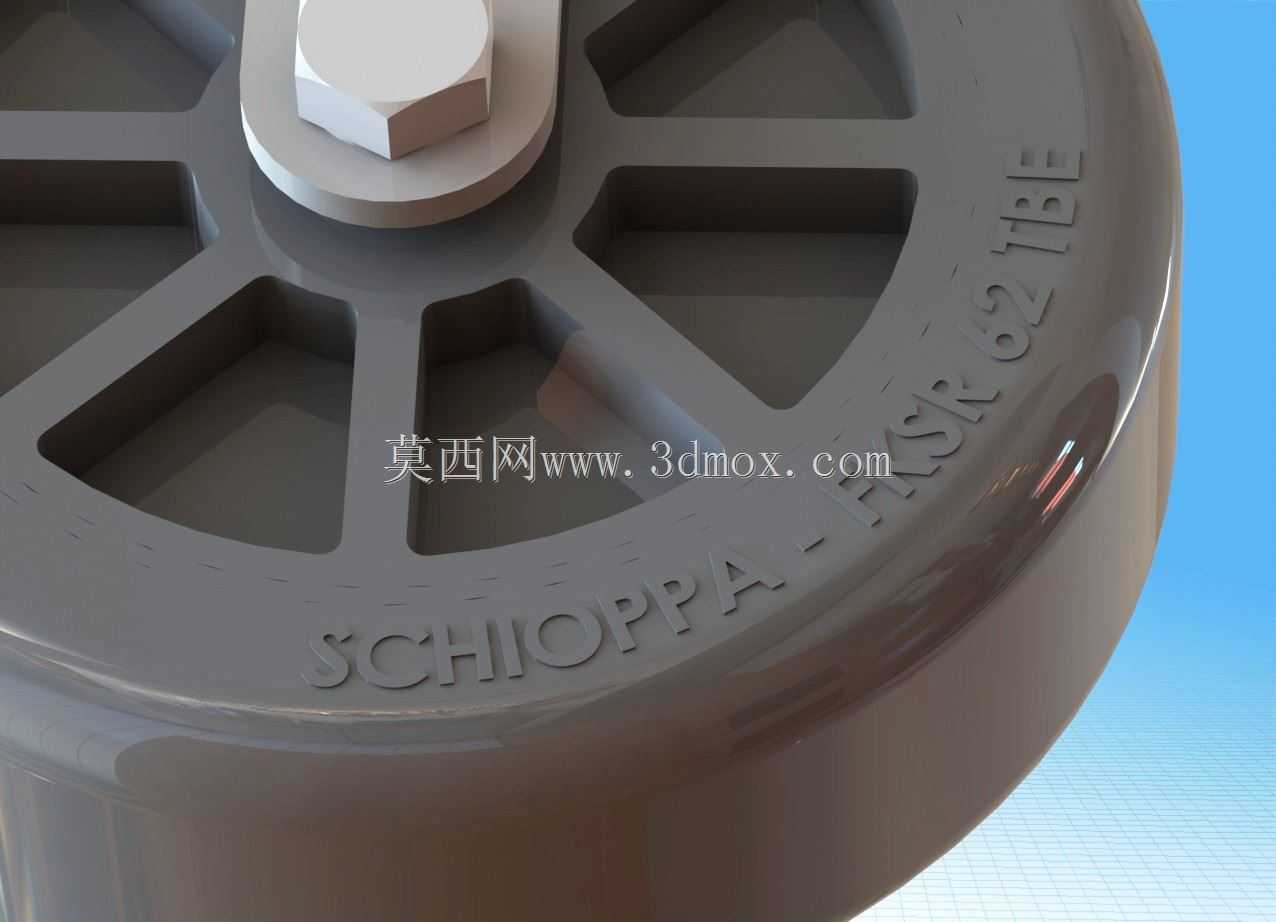

从功能特性来看，这款脚轮采用定向轮结构设计，行进方向稳定，直行过程中不会出现随意偏摆的问题，适合需要沿固定路线移动的设备使用；轮体采用高耐磨硬质复合材质制作，轮面接触宽度充足，滚动过程中与地面接触压强更低，既能够减少对工业地坪的压损，也能降低滚动阻力，推动重载设备时更加省力；轮体内部的辐板式支撑结构，在保证整体承载强度的前提下，有效降低了脚轮自身的重量，同时辐板之间的镂空结构可以避免杂物缠绕轮轴，减少日常使用过程中的清理维护频次；轮体与支架之间采用金属轴套配合紧固螺栓连接，转动部位配合间隙控制合理，既保证转动顺滑无卡滞，也能避免长期重载使用后出现轴孔磨损松旷的问题。

在设计思路上，这款脚轮优先保障重载承载能力，顶部的方形安装固定板采用加厚金属板材冲压成型，板面上预留四个对称分布的安装沉孔，安装时可以通过螺栓直接将脚轮固定在设备底部的安装面上，四个安装孔的位置对称度经过精准校核，安装后受力均匀，不会出现单侧受力过大导致的支架变形问题；连接固定板与轮体的竖向金属支架采用一体折弯成型工艺，支架与固定板之间采用满焊连接，焊缝经过打磨处理，整体结构强度充足，能够承受大吨位的垂直载荷，同时可以抵御设备移动过程中产生的侧向冲击力，避免支架出现弯折、断裂的问题。

从安装边界来看，这款脚轮的方形安装板边长尺寸适配工业领域常见的重型设备底部安装位，四个安装孔的孔距符合通用工业脚轮安装尺寸规范，不需要对设备底部进行额外的打孔改造就可以直接替换同规格的老旧脚轮；轮体直径经过合理设计，既保证了足够的越障能力，能够轻松越过地面上的细小缝隙、接缝台阶，也控制了脚轮的整体安装高度，避免安装后设备整体抬升过高导致的重心不稳问题；轮体宽度与支架的侧向间隙预留充足，滚动过程中轮体不会与支架发生摩擦剐蹭，长期使用也不会出现轮体偏磨的情况，有效延长脚轮的整体使用寿命。
