带顶柱安装结构工业万向脚轮设计

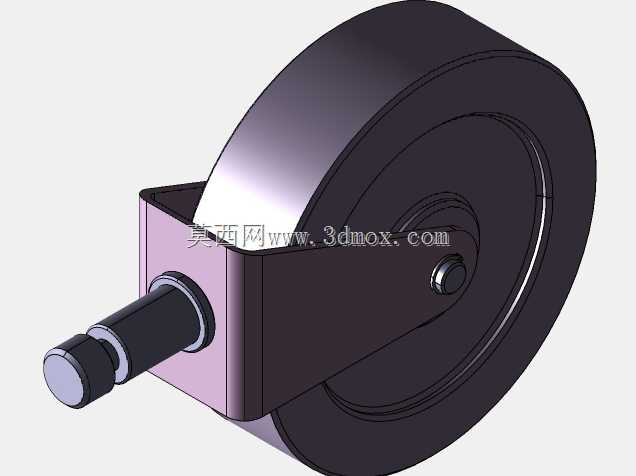

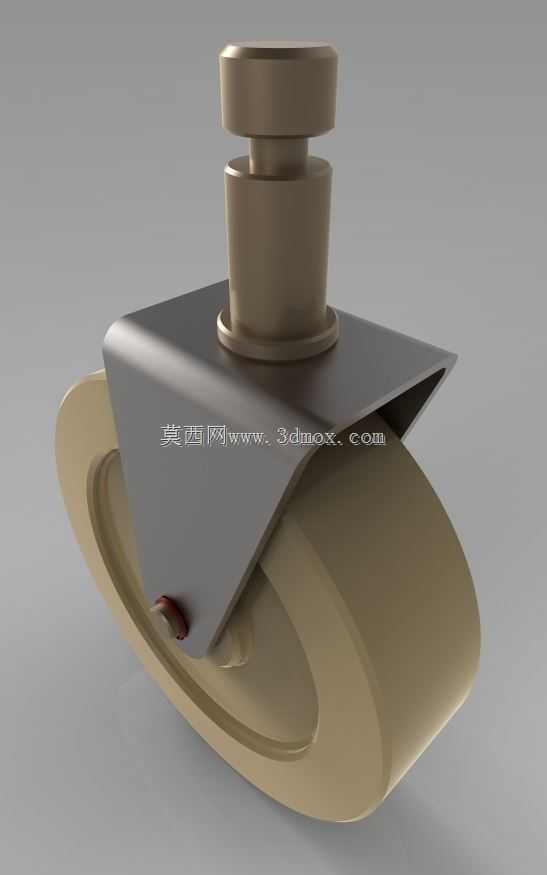

这款带顶柱安装结构的工业万向脚轮，主要应用于工业生产车间的物料周转设备、轻型工装台架、仓储移动货架、实验室小型设备等场景，作为设备底部的移动支撑部件，承担着承载设备重量、实现设备灵活转向移动、降低推移施力强度的核心作用，能够适配多数需要频繁移位、对转向灵活性有要求的中小型工业载具与设备。从功能特性来看，这款脚轮采用单轮承载加万向回转的结构设计，轮体采用宽面弧形接触面设计，接触地面的轮面做了圆弧过渡处理，既能够在平整环氧地坪、水泥地面、硬质瓷砖地面上平稳滚动，减少滚动过程中的颠簸震动，也能在转向时降低轮面与地面的摩擦阻力，推移过程中不会出现卡滞、异响的问题；顶部的插装式顶柱结构，是这款脚轮的核心安装结构，安装时可直接插入设备底部的对应安装孔位，依靠柱体与安装孔的配合实现定位，配合下方的方形承托板贴合设备底部安装面，能够均匀分散承载的重量，避免局部应力集中导致安装位变形，同时这种插装结构不需要额外布置大面积的安装固定板，能够适配安装空间局促的设备底部场景，不会占用过多设备底部的预留空间。在设计思路上，这款脚轮优先考虑了安装便捷性与承载稳定性的平衡，整体结构没有多余的冗余部件，回转支架采用弯折成型的金属承托结构，将轮体的转轴与顶部的安装柱做同轴度适配，保证转向时整个支架绕安装柱中心平稳回转，不会出现偏心晃动的问题；轮体的转轴位置做了下沉设计，让整个脚轮的重心更低，承载重物时推移的稳定性更好，不会出现侧倾的风险。从安装边界来看，顶部安装柱为阶梯轴结构，不同直径的柱段能够适配不同孔径的安装孔，下方方形承托板的边长覆盖了常规脚轮安装的通用尺寸范围，轮体的直径与宽度匹配单轮100-150公斤级的承载需求，整体安装后突出设备底部的高度控制在常规脚轮的通用高度区间，不需要对原有设备的底部结构做额外修改就可以直接替换同规格的传统脚轮；轮体与支架之间预留了足够的转动间隙，滚动过程中不会出现轮体摩擦支架的问题，转向时的回转半径紧凑，在狭窄的车间通道内也能实现灵活转向移位，满足狭小空间内的设备移动需求。
