饮用水厂混凝反应设备结构设计

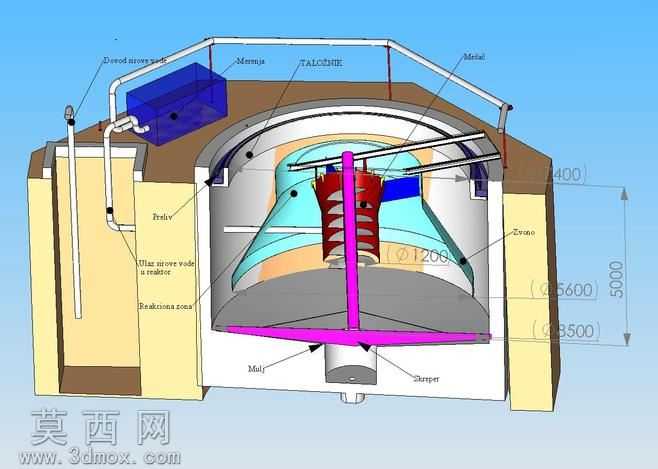

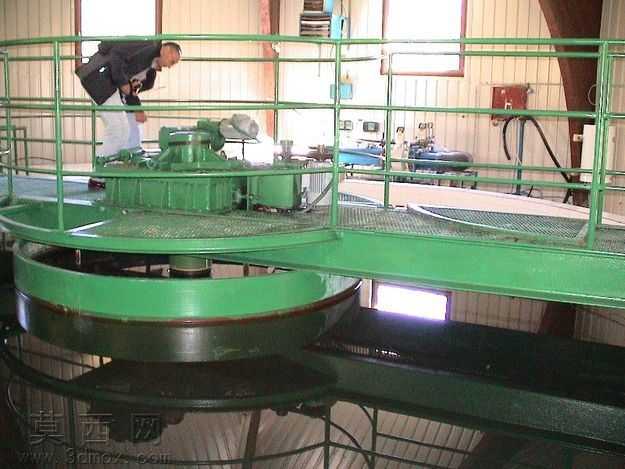

本作品为饮用水厂混凝反应器三维设计成果，采用SolidWorks完成全参数化建模，整体以1:1真实比例还原设备实际构造，建模过程严格遵循水处理工艺设计规范，对设备各功能模块进行独立参数化绘制，保证各部件装配关系精准无干涉。模型外观渲染采用工业级写实材质方案，池体结构部分赋予混凝土哑光材质，还原土建池体的真实质感；内部搅拌主轴及桨叶构件赋予不锈钢金属材质，呈现金属构件的光泽与耐磨属性；外部工艺管线采用UPVC管材材质，加药模块箱体采用蓝色半透明工程塑料材质，不同材质的区分让设备结构层次清晰，便于快速识别各功能区域。结构设计上，设备整体采用圆形池体构造，外部配套独立的进水管路与加药装置，进水沿池壁切线方向接入，配合内部多层锥形导流结构形成稳定旋流流态；中心垂直设置搅拌主轴，轴体上分段布置不同形态的搅拌桨叶，上部区域采用涡轮式搅拌桨，可快速打散投加的混凝药剂，让药剂与原水充分混合，中下部区域采用大直径宽叶桨，适配混凝反应阶段的慢速絮凝需求，促进矾花生长聚集；池体内部设置多层折流导流板，延长水流停留时间，避免短流现象发生，底部设置锥形集泥区与排泥口，可及时排出反应过程中沉降的污泥，顶部设置检修走道与防护栏杆，满足日常运维的操作需求。设计过程中充分结合饮用水混凝处理的工艺逻辑，将混合、絮凝、沉淀的功能需求融入结构细节，各管路接口位置预留标准法兰连接位，搅拌轴的支撑结构做了加强处理，避免长期运行出现晃动，整体模型可直接用于工艺方案展示、结构校核以及施工指导，完整呈现了饮用水处理环节混凝工序的核心设备构造。
