弯管串接式高密度鳍片散热结构设计

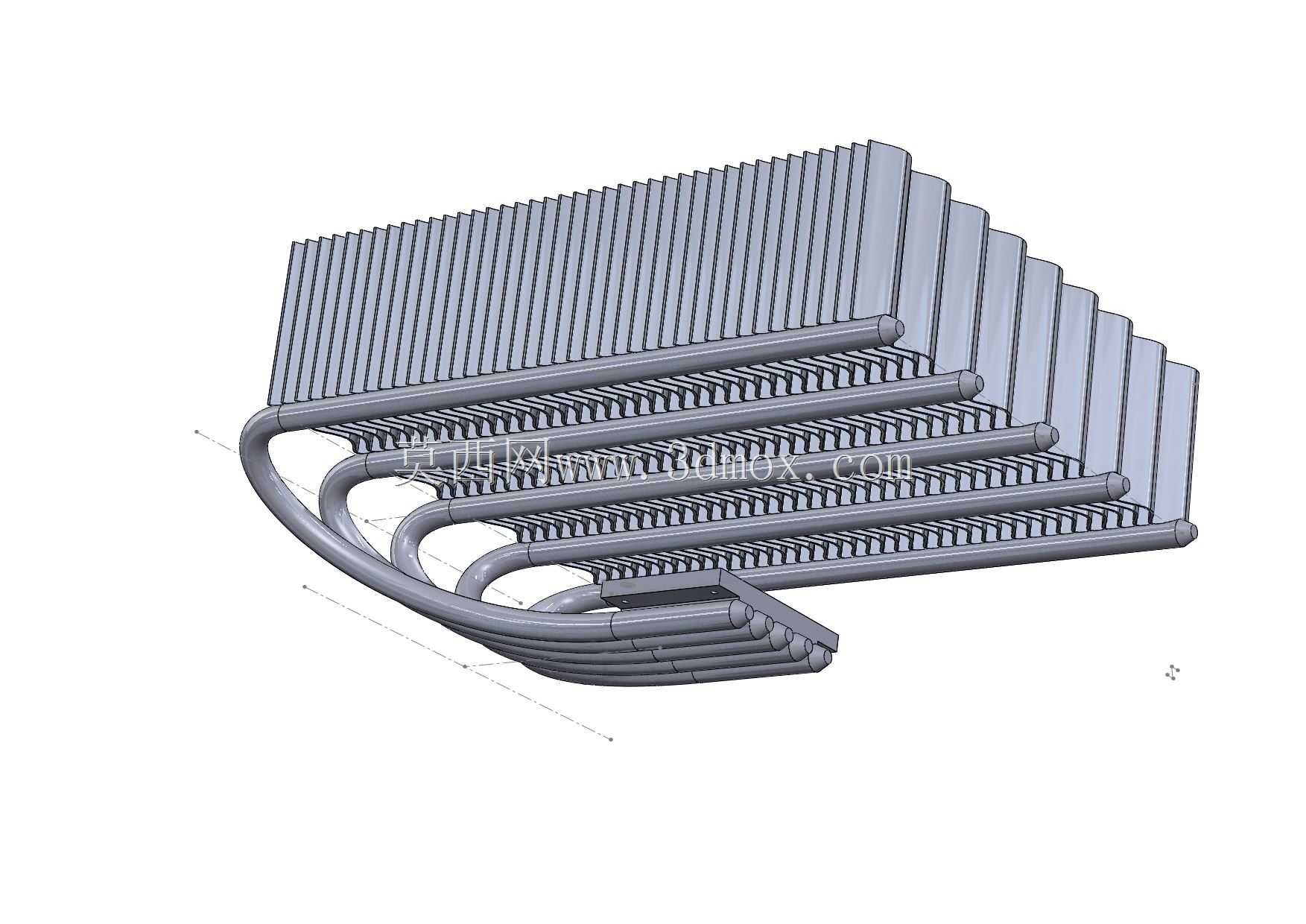

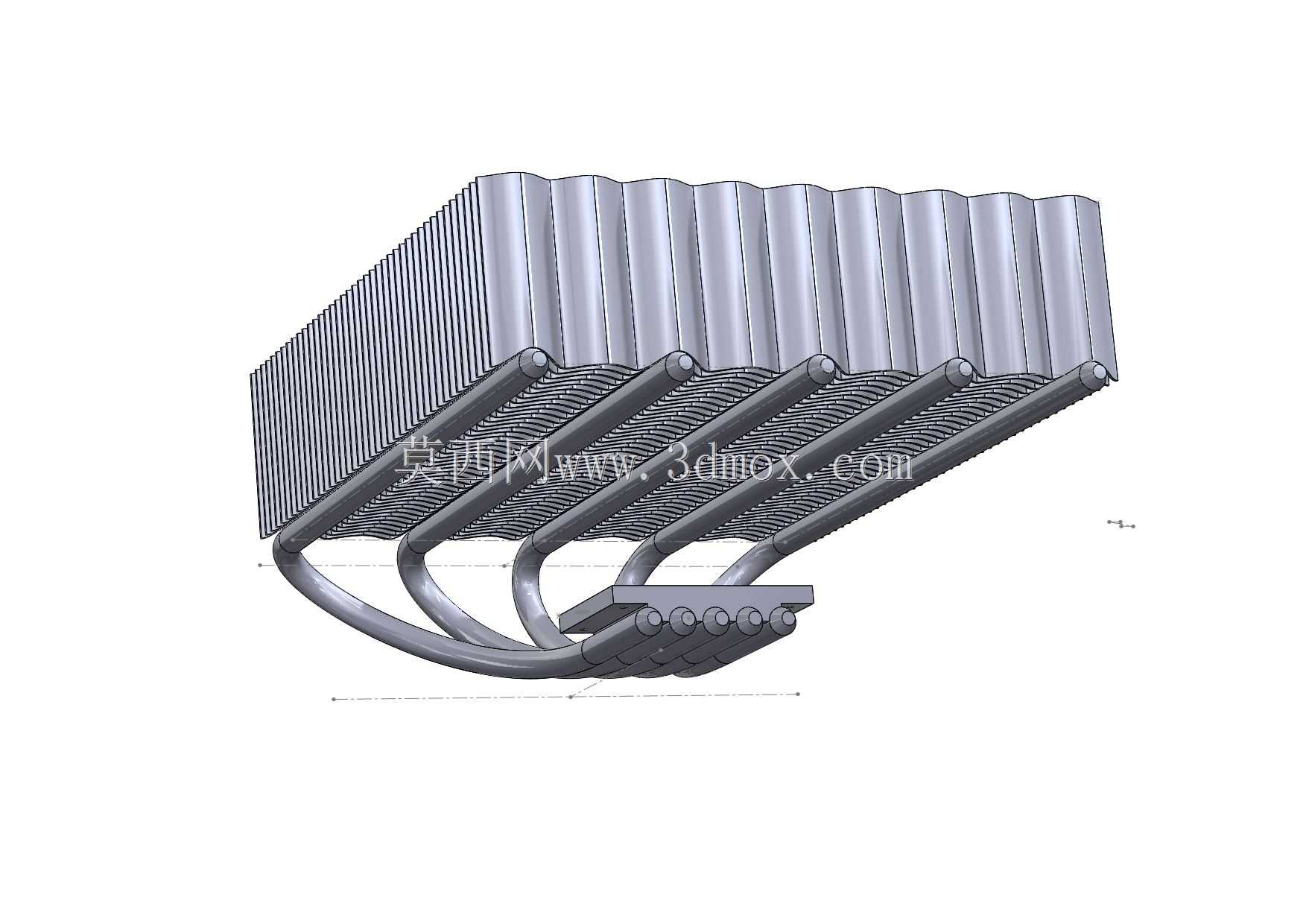

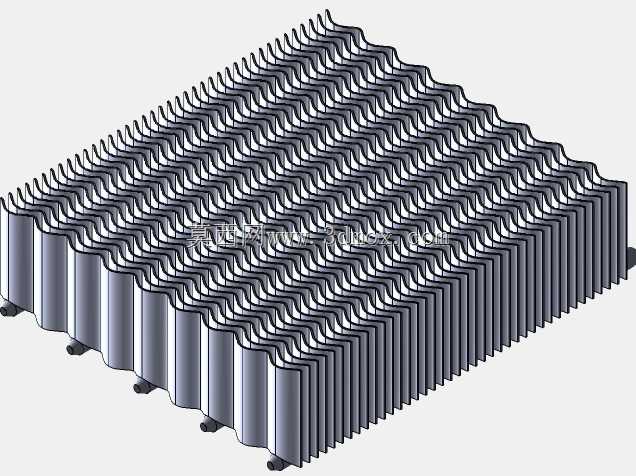

该散热结构主要面向高功率密度电子设备、小型工业控制模组、紧凑型功率转换单元的热管理场景，在狭小安装空间内承担核心发热元件的热量导出与扩散功能，可适配自然对流冷却或低风速强制风冷的使用环境，能够将发热源工作时产生的集中热量快速分散到大面积换热区域，避免元件因积热出现性能衰减、寿命缩短甚至热击穿故障，保障设备长时间稳定运行。从功能特性来看，该结构采用多层平行排布的高密度薄鳍片作为主要换热载体，鳍片间距经过优化设定，既保证了足够的换热接触面积，又能避免鳍片过密导致的风阻过大、气流流通不畅问题；贯穿鳍片组的弯转管路可作为导热介质的流通通道，也可直接与发热源的导热基座连接，将热源处的热量快速传导至每一片鳍片的各个区域，弯管的弧形过渡设计减少了导热路径的转折阻力，让热量传导过程更均匀，不会出现局部鳍片温度过高、其余区域换热能力闲置的情况。在设计思路上，该结构打破了传统方正散热器的形态限制，采用阶梯式错落的鳍片排布方式，顺着气流流动方向逐步调整鳍片的覆盖范围，让进入散热区域的冷却气流能够逐层与鳍片充分接触，带走不同位置的热量，同时弯管的环绕式布局将多组鳍片串联为一个整体，既提升了结构的整体刚性，避免薄鳍片在安装或振动工况下出现变形倒伏，也缩短了热量从管路到远端鳍片的传导距离，提升整体换热效率。在外形尺寸与安装边界方面，该结构整体呈不规则梯台形态，底部预留了平整的安装贴合面，可直接与发热元件的导热面通过紧固件或导热粘接材料固定，安装时需注意在鳍片的气流进出侧预留足够的通风空间，避免周边结构件遮挡鳍片的通风通道，弯管的外伸段可根据实际管路连接需求调整对接方向，适配不同布局的设备内部空间，整体安装占用空间紧凑，能够在有限的设备腔体内容纳更大的换热面积，适配对空间利用率要求较高的紧凑型设备设计需求。
