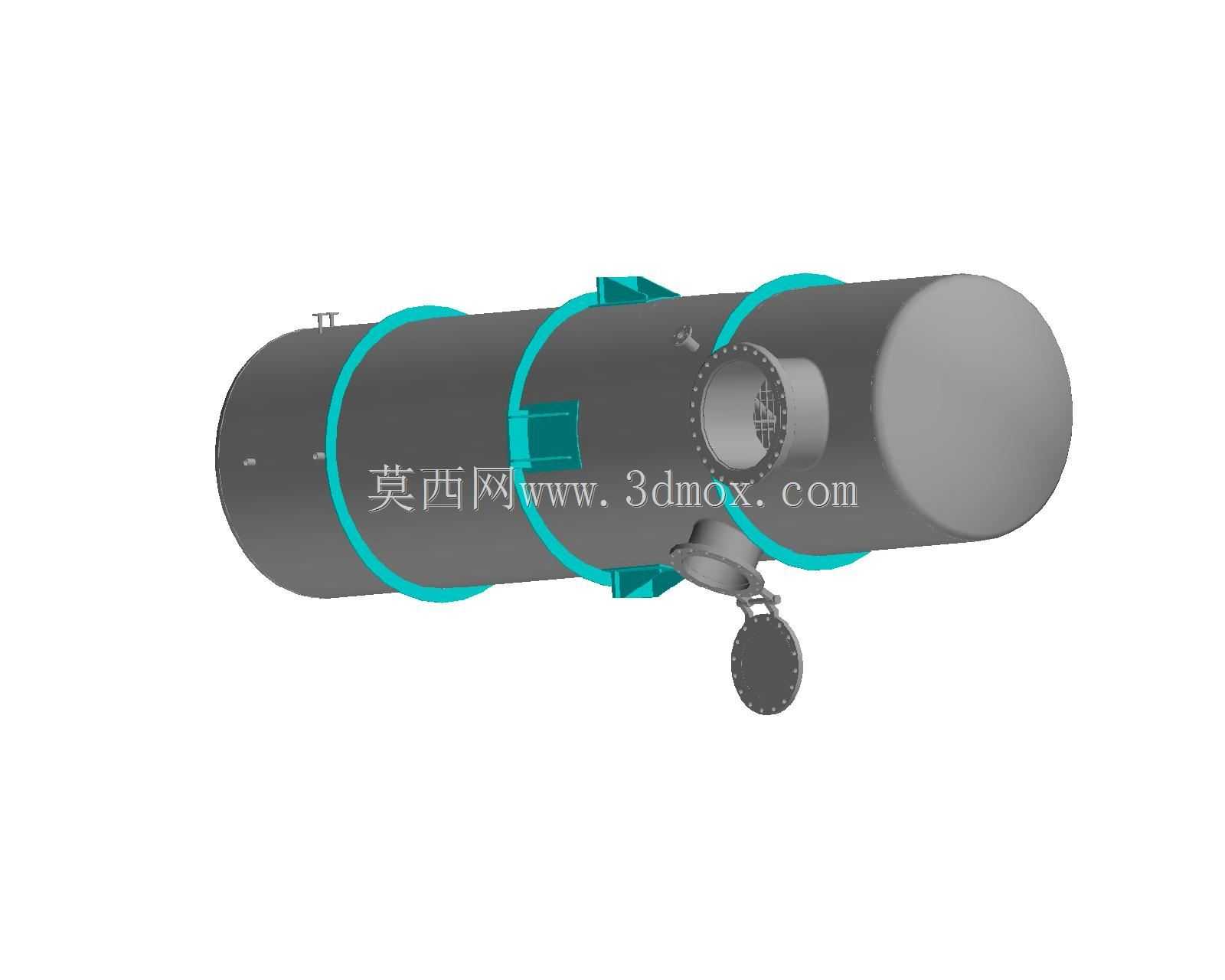

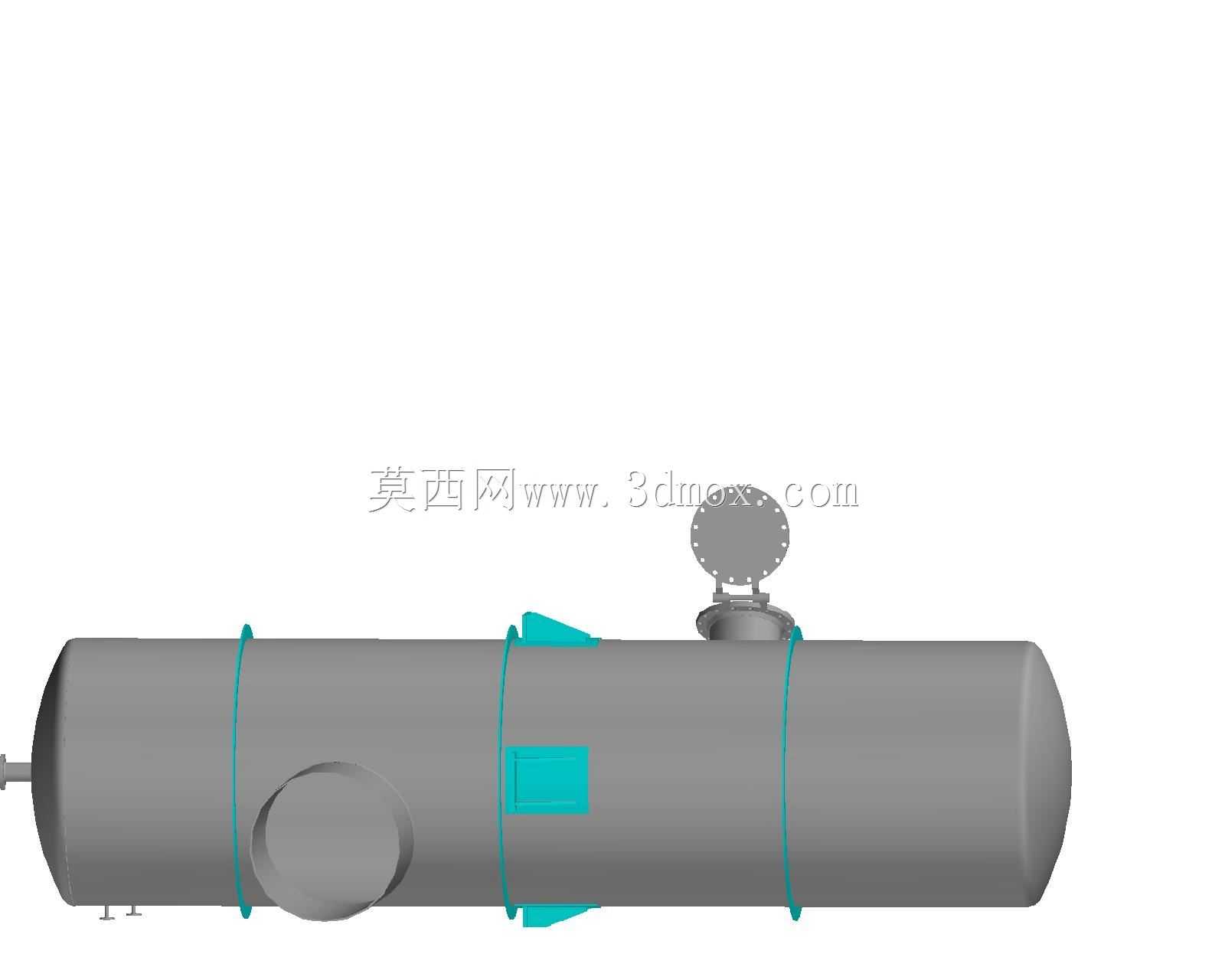

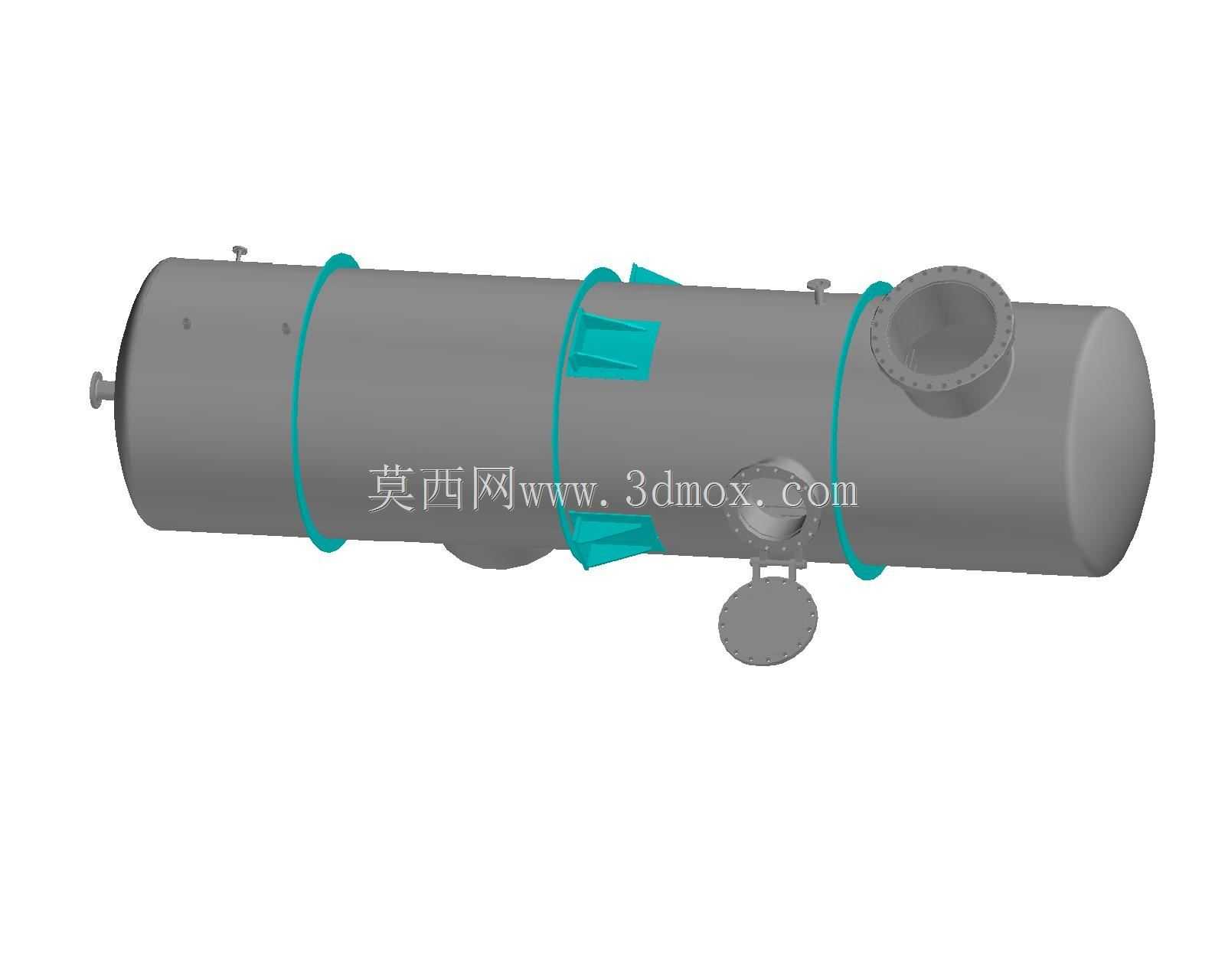

植物油精炼工艺用卧式脂肪酸冷凝器

这款卧式脂肪酸冷凝器主要应用于植物油精炼生产线的脱臭、蒸馏工段，是油脂加工过程中回收脂肪酸馏分、实现气相介质冷凝回收的核心换热设备，在大豆油、菜籽油、棕榈油等各类食用植物油的精深加工产线中承担着关键的气液相变转换功能，能够将脱臭塔抽出的高温脂肪酸混合蒸汽快速冷凝为液态，既可以回收高价值的脂肪酸副产物，也能为后续真空系统的稳定运行提供前置保障，避免高温气相介质直接进入真空机组造成设备损伤、能耗抬升的问题。

从功能特性来看，该设备采用卧式单壳程结构设计，筒体内部设置适配脂肪酸介质特性的换热管束，能够实现壳程与管程介质的逆流换热，换热效率高、压损控制合理，可适配不同处理规模的油脂精炼产线需求。设备筒体上设置的多组接管分别对应气相进料口、冷凝液出料口、不凝气排气口、换热介质进出口等功能接口，顶部设置的带法兰人孔结构可满足设备定期检修、内部清理的运维需求，筒体侧面的大口径接管可适配大流量气相进料的工况，避免高流速气相进入筒体时造成的冲击震动问题。筒体外部设置的多组鞍式支座与管箍结构，既能够保障长筒体卧式安装的结构稳定性，也可抵消设备运行过程中因温度变化产生的热胀冷缩应力，避免结构变形、焊缝开裂等问题。

在设计思路上，该模型严格遵循压力容器的设计逻辑，整体采用等直径圆筒搭配标准椭圆形封头的结构形式，筒体壁厚、封头曲率、接管位置、支座间距均按照卧式容器的受力分布规律进行排布，在满足承压强度要求的前提下尽可能优化内部流道，减少气相介质在筒体内的流动死区，提升冷凝换热的均匀性。设备的安装边界充分考虑工业厂房的布局需求，卧式布置的形式可降低设备整体安装高度，无需过高的厂房竖向空间，鞍式支座的安装孔位可适配常规钢结构支架或混凝土基础的安装要求，侧面与端部的接管预留足够的管道安装操作空间，可直接对接产线的工艺管道，无需额外进行结构改型。设备外表面的标识与补强结构清晰还原了实际工业设备的细节，能够直接用于油脂加工产线的布局仿真、工艺教学演示、设备结构拆解培训等场景。
