滑块式偏心往复传动机构

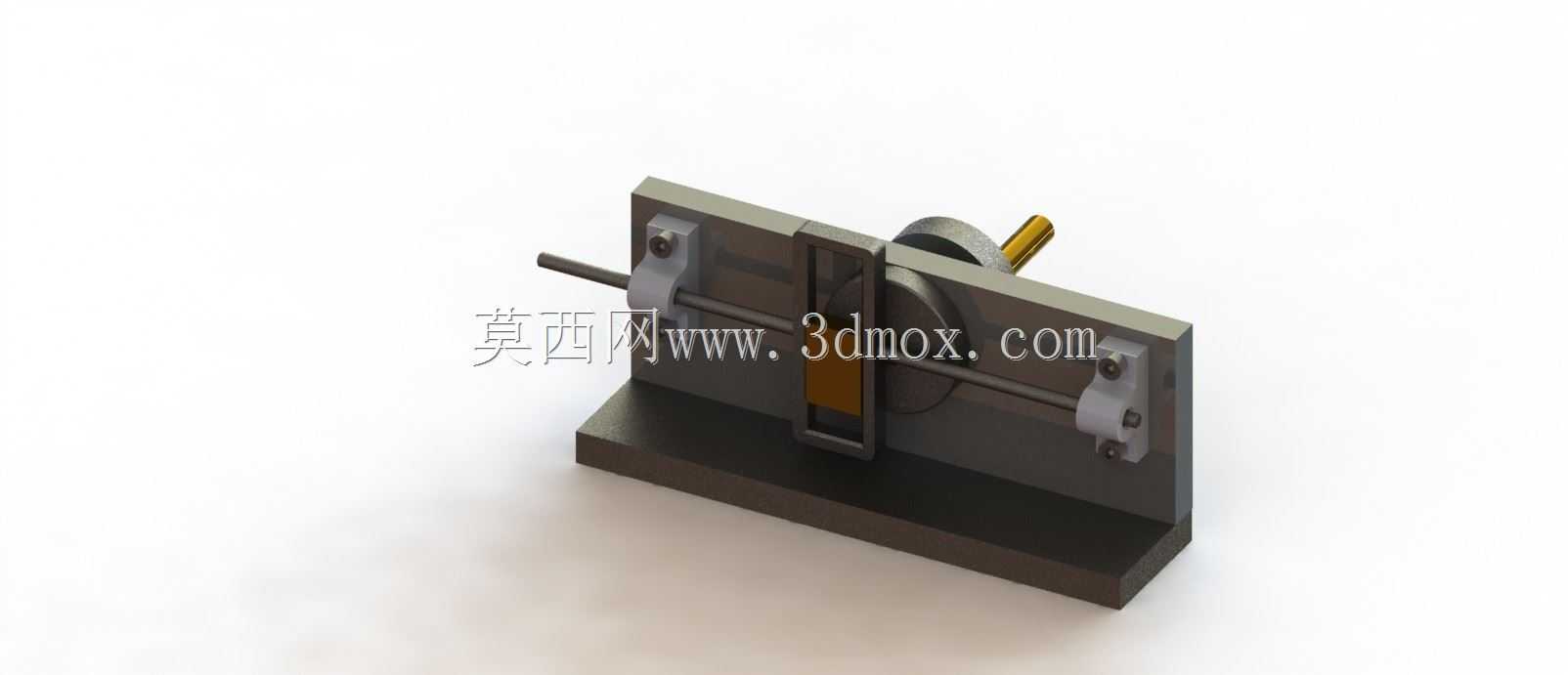

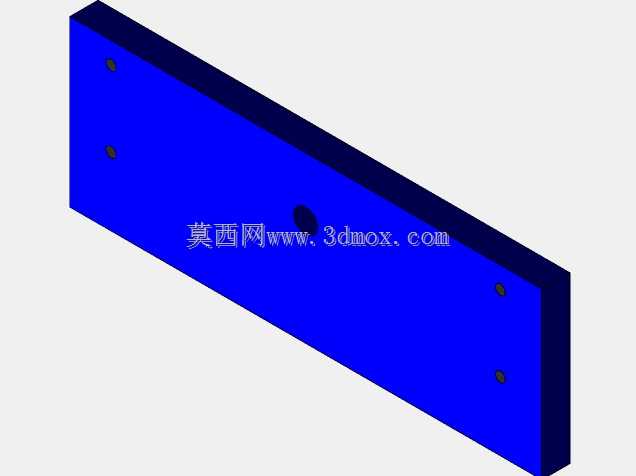

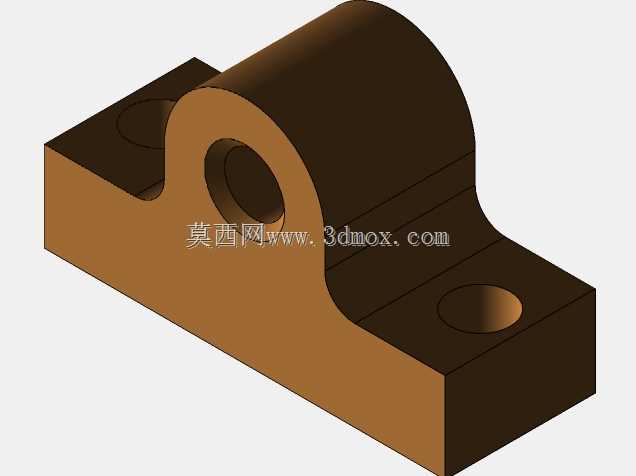

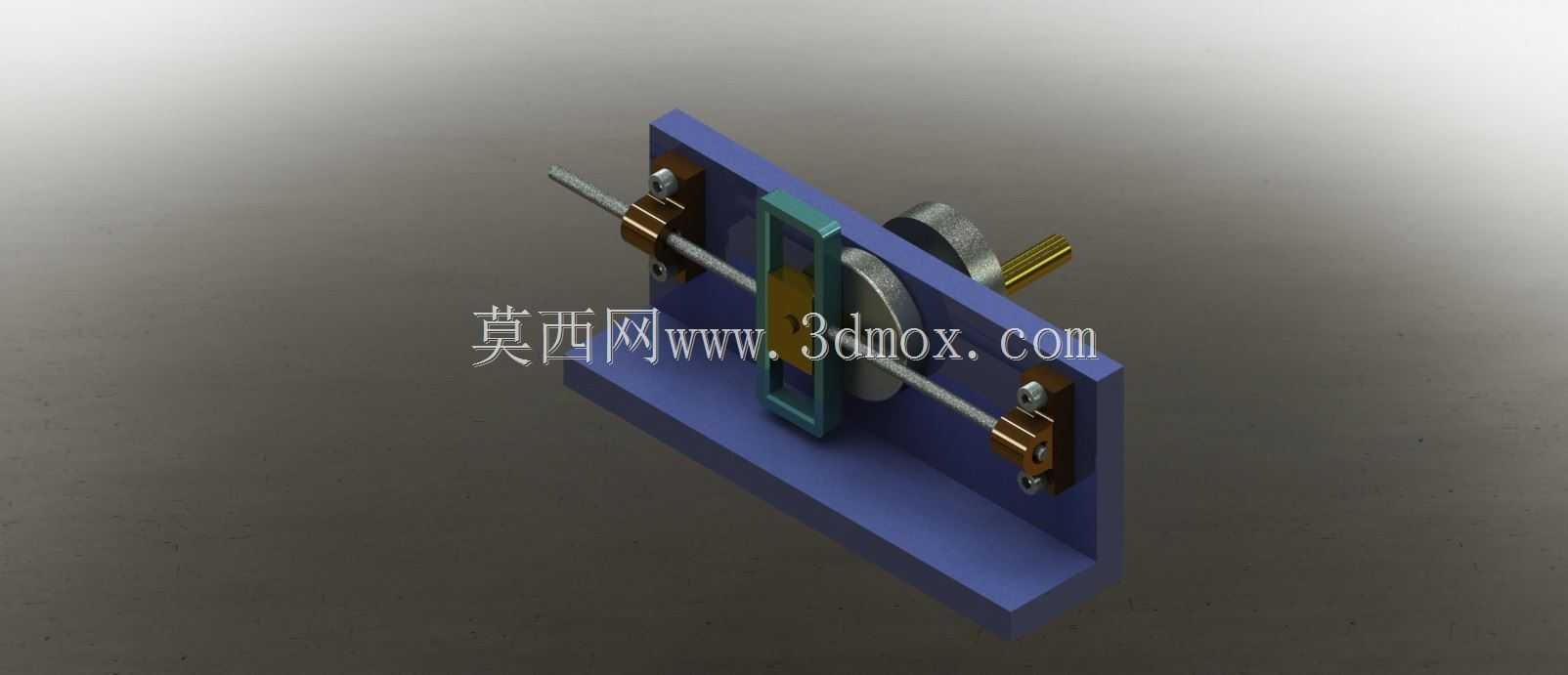

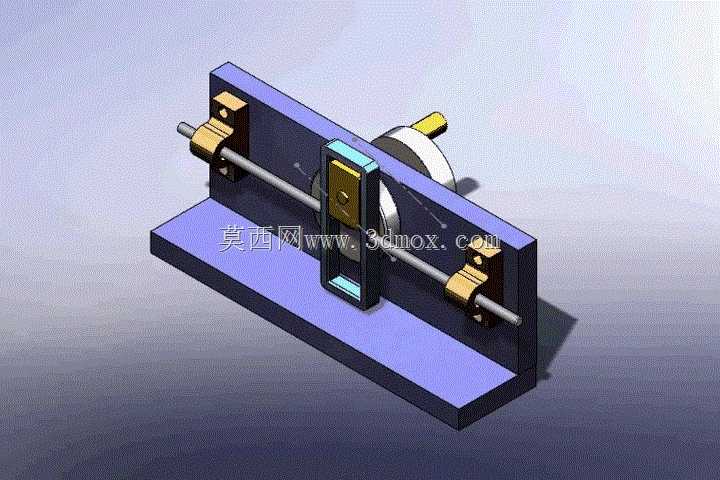

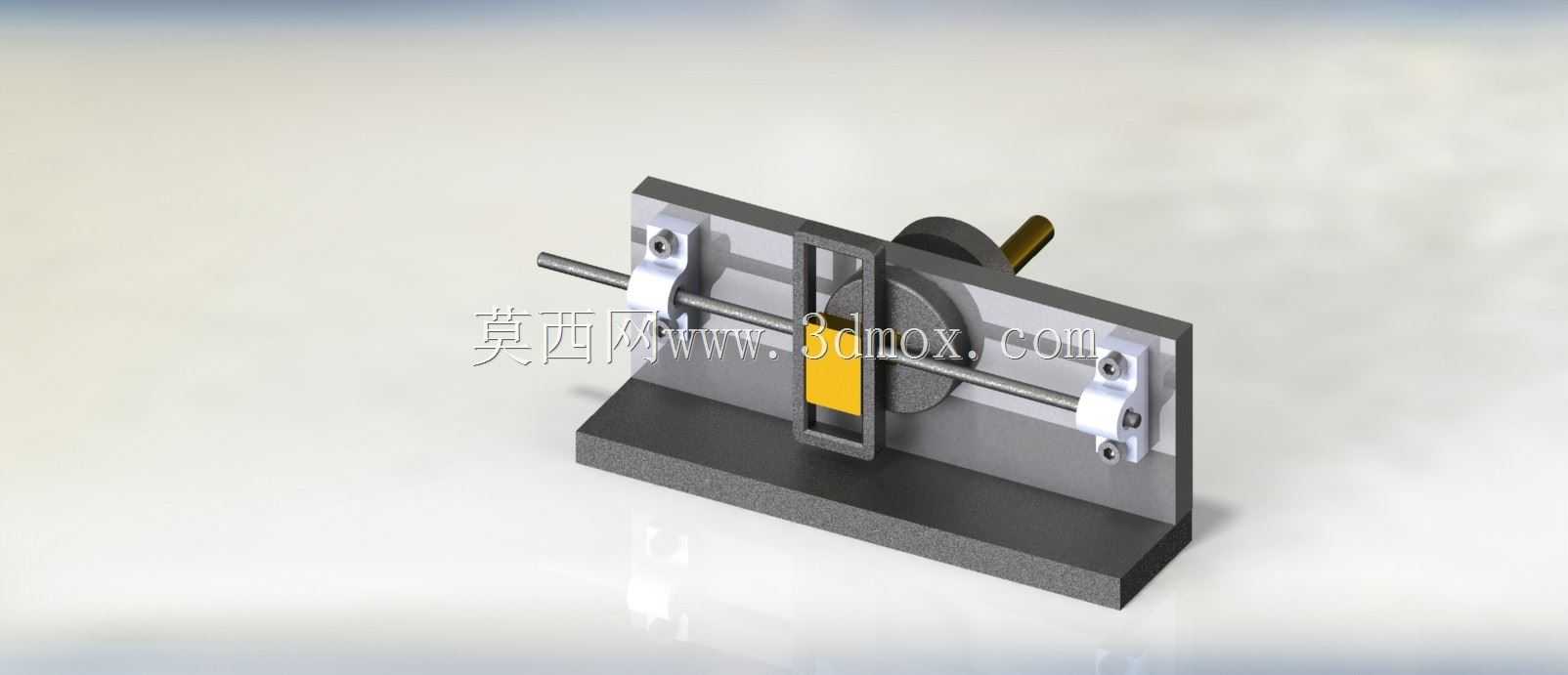

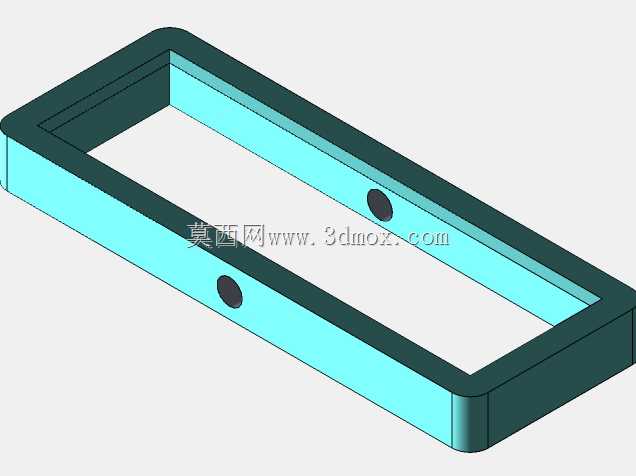

该偏心传动机构主要应用于自动化生产线的间歇送料、小型工装的往复进给、轻工设备的周期性动作输出场景，可将输入轴的连续旋转运动平稳转换为滑块的直线往复运动，常见于小型冲压工位的物料推送、包装设备的横封驱动、检测设备的工件换位等需要固定行程往复动作的工序环节，能够替代复杂的凸轮或气缸驱动方案，降低设备整体的制造成本与维护难度。整套机构采用卧式底板安装结构，主体由安装底座、偏心轮组件、滑动导杆、双侧导向支座、滑动推块五个核心部分构成，安装底座为整块矩形金属基座，底面为全平面设计，可直接通过螺栓固定在设备台面或工装基板上，安装孔位对称分布在底座两侧边缘，适配多数通用设备的安装孔距，整体安装边界紧凑，不需要额外预留过大的操作空间，可直接嵌入小型设备的内部机架中。偏心轮组件固定在输入轴端，输入轴从机构侧方伸出，可直接连接驱动电机或同步带轮，偏心距经过精准核算，可输出固定行程的往复动作，运动过程无死点，传动效率高。双侧导向支座固定在底座上方，对滑动导杆形成两点支撑，有效避免导杆长行程运动时出现的翘曲、卡顿问题，滑动推块与导杆刚性连接，推块表面预留有工装安装位，可根据实际使用需求加装推料头、夹具座、压头等功能部件。设计过程中重点优化了运动部件的配合间隙，导向支座内嵌入自润滑衬套，长期运行无需频繁加注润滑脂，偏心轮与推块的接触位置采用耐磨面设计，可降低高频往复运动带来的磨损，整套机构的运动行程固定，动作节拍稳定，不会出现气压驱动常见的行程漂移、出力不足问题，适合在恒定工况下长期连续运行。机构整体外形方正，所有运动部件均不超出底座的安装投影范围，外部可直接加装透明防护外罩，满足生产现场的安全防护要求，输入轴的旋转方向不影响往复动作的输出效果，安装时不需要额外调整相位，接入驱动即可正常运行，可大幅缩短设备的组装调试周期。
