曲柄滑块式连杆传动马尼维拉机构

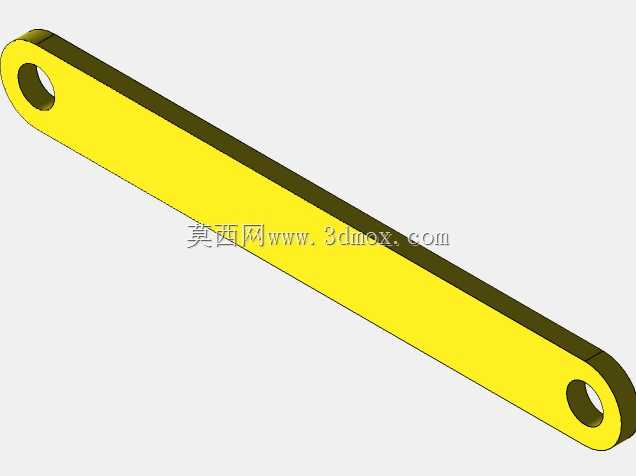

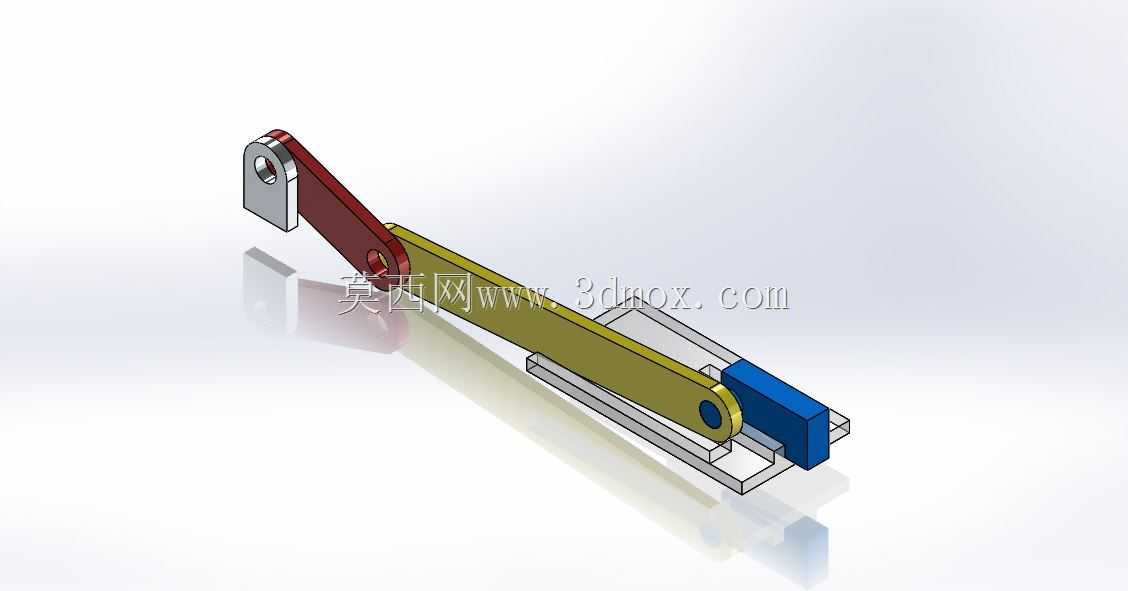

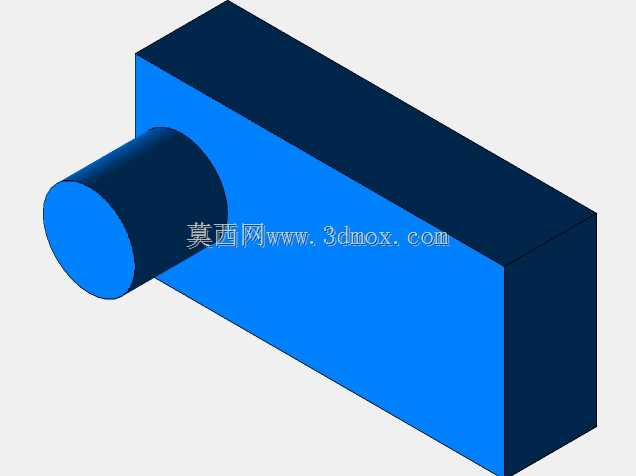

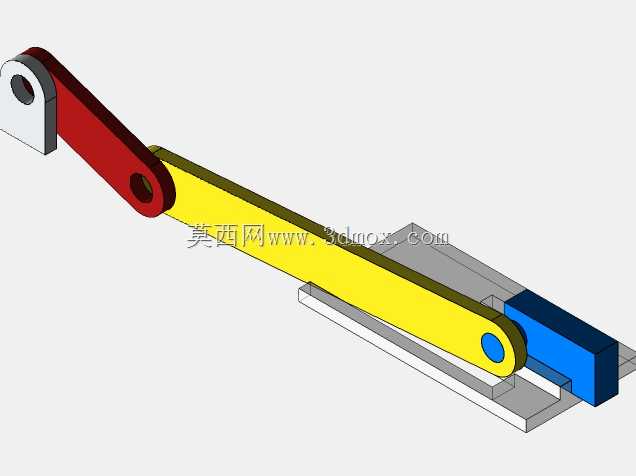

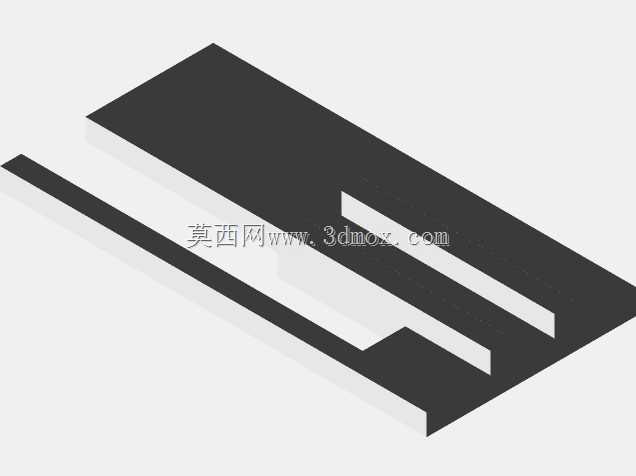

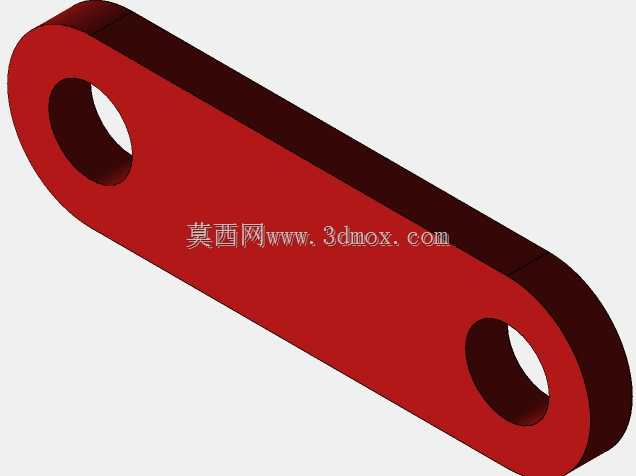

该连杆传动机构属于典型的平面曲柄滑块衍生结构，广泛应用于轻工自动化生产线、小型物料推送装置、往复式执行末端以及民用机械的动力传递环节，可将输入端的旋转运动平稳转换为滑块端的直线往复动作，也可反向将直线推力转化为摆杆的定轴摆动，适配小载荷、高频次往复的作业场景，常见于包装设备的送料工位、纺织机械的挑线驱动单元、小型锻压设备的进给模块中，能够在紧凑的安装空间内实现稳定的动力换向传输。整套机构采用多杆件铰接串联的布局设计，输入端为带安装孔的金属摆座，通过销轴与第一级红色连杆形成转动副，红色连杆另一端与黄绿色长连杆铰接，长连杆中段通过滑动约束嵌入底部的导向滑槽内，末端与蓝色滑块组件铰接，蓝色滑块同样沿底部导轨做直线运动，各铰接点均预留了标准销轴安装位，可根据实际载荷需求匹配对应规格的铰接销与耐磨衬套，降低长期运行的铰接磨损量。设计过程中优先考虑了运动行程的可控性，通过调整各段连杆的长度比例，可灵活改变滑块端的有效行程与输出推力，适配不同工位的动作距离要求；杆件截面采用等厚度矩形结构，在保证抗弯强度的前提下尽可能降低整体重量，减少往复运动过程中的惯性冲击，底部导向滑槽采用双侧限位结构，可避免长连杆运动过程中出现侧向偏移，保证传动精度的稳定性。安装边界方面，整套机构的固定端仅为输入端摆座与底部导向滑槽两个安装基准，摆座可通过螺栓固定在设备安装立板上，底部滑槽可直接固定在设备工作台面，无需额外复杂的支撑结构，整体外轮廓紧凑，横向占用空间较小，可直接嵌入现有设备的安装空位中，无需对原有设备结构做大幅改动。各运动部件之间预留了足够的运动间隙，可适配常规工况下的热胀冷缩余量，避免运行过程中出现卡滞问题，铰接位置的接触面均做了光滑过渡处理，可有效降低运行噪音与摩擦损耗，日常维护仅需定期在铰接点加注润滑脂即可保证长期稳定运行，无需复杂的拆解保养。
