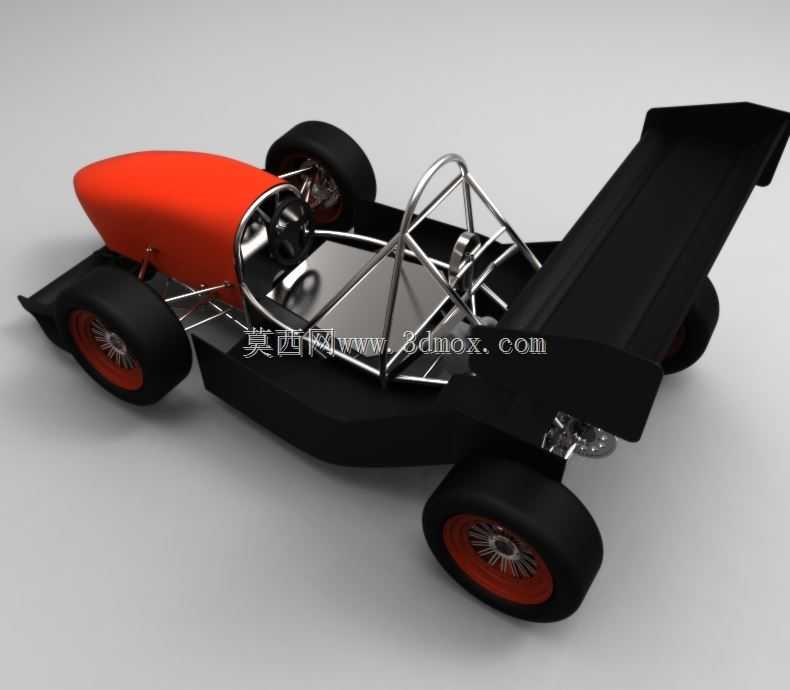

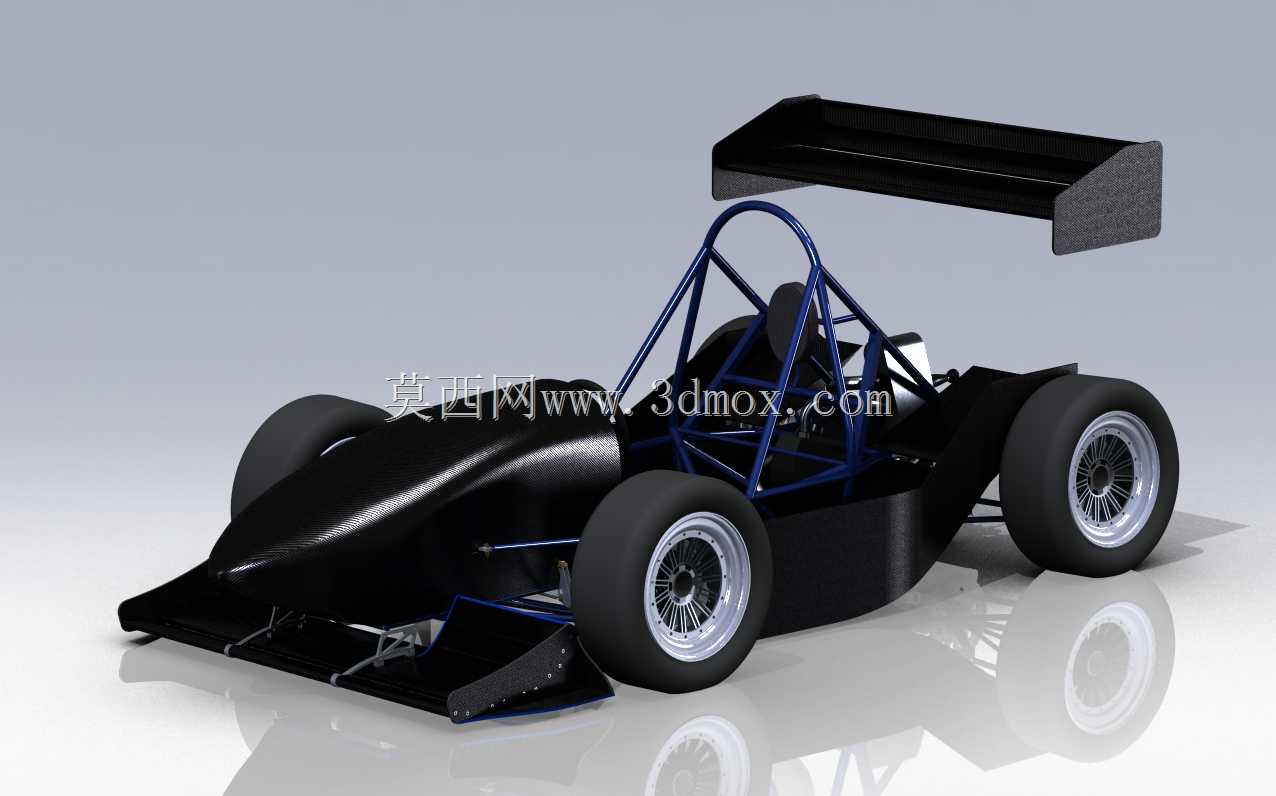

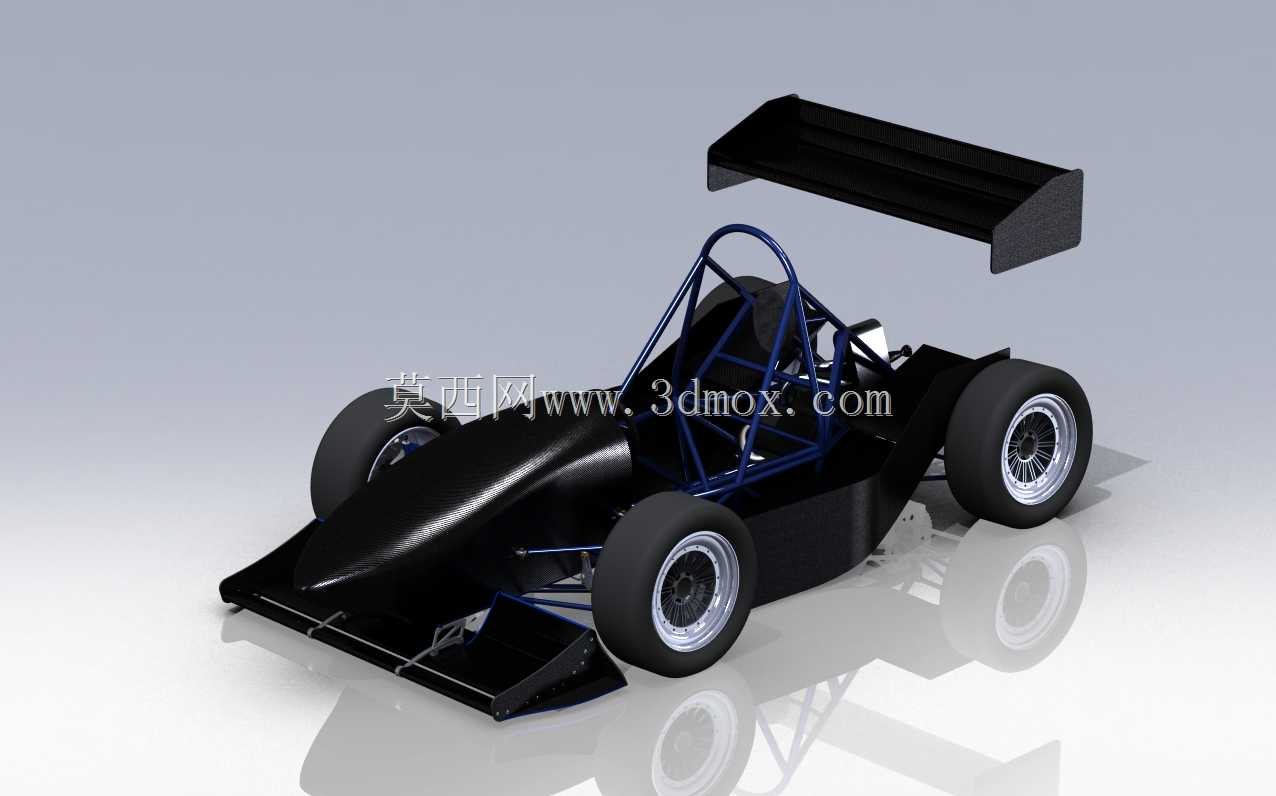

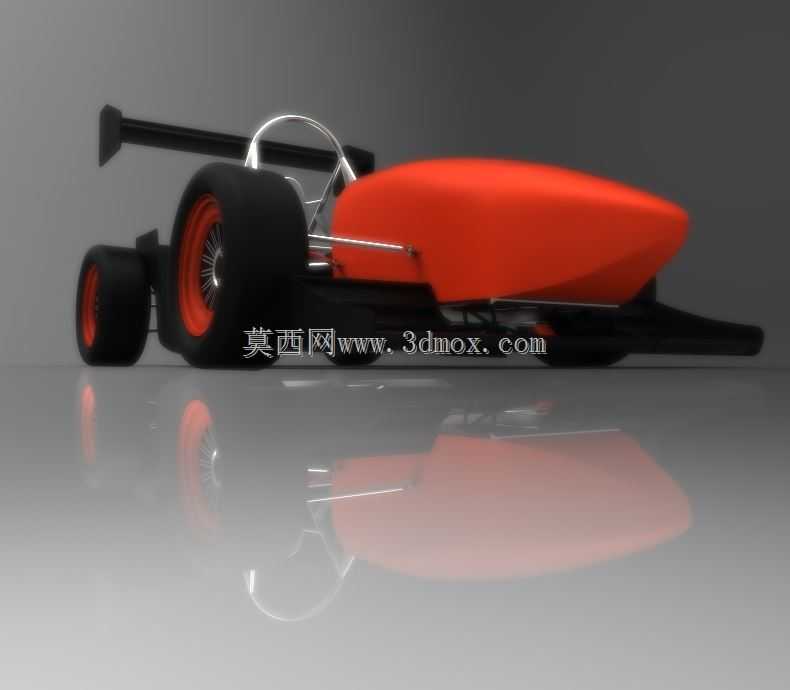

大学生方程式赛车钢管车架整车结构

该结构面向大学生方程式赛事场景打造，是单座开放轮式竞速车辆的完整结构方案，核心服务于场地绕桩、直线加速、耐久赛等赛事环节的使用需求，可满足赛事规则下的车辆竞速、操控响应、车手防护等核心使用要求。整车采用钢管桁架式承载结构，主防滚环、前防滚结构、侧边防撞结构采用一体化弯管焊接布局，在满足赛事碰撞防护要求的前提下，尽可能削减非必要结构重量，实现轻量化与结构强度的平衡。车身覆盖件采用流线型低风阻设计，车头配备多层结构前翼，可在车辆行进过程中梳理前轮周边乱流，同时为前轮提供下压力，提升高速过弯时的轮胎抓地力；车尾配备大尺寸高位尾翼，通过翼型截面设计在高速状态下产生充足下压力，平衡车辆前后轴的抓地分配，避免高速行驶时车尾出现抓地力不足的失控风险。车轮采用宽幅热熔轮胎搭配轻量化轮辋，可在干燥铺装赛道上提供充足的侧向与纵向抓地力，匹配赛事场景下的急加速、急制动、高速过弯等极限驾驶需求。座舱区域围绕单名车手的驾驶姿态进行布局，预留了符合赛事规则的车手进出空间、座椅安装位置、方向盘操作空间以及安全带固定点位，可适配不同身高体型的车手乘坐，同时保证驾驶过程中车手的操作视野与操作便利性。整车的安装边界围绕赛事规则限制进行设计，轮距、轴距、前后悬长度均符合赛事的尺寸要求，可直接适配常规方程式赛事的赛道通行宽度、维修区通行空间要求，各系统部件的安装点位均预留了充足的装配与维护空间，便于赛事过程中的快速检修与部件更换。悬架安装点位直接集成在钢管车架上，可适配不等长双叉臂悬架结构，保证车轮在跳动过程中的定位参数稳定，提升车辆的操控响应精度；动力系统安装区域预留了发动机、传动系统、散热系统的安装空间，可根据不同的动力方案进行适配调整，满足不同参赛队伍的动力选型需求。
