适配200/225机座可调电机安装底座结构

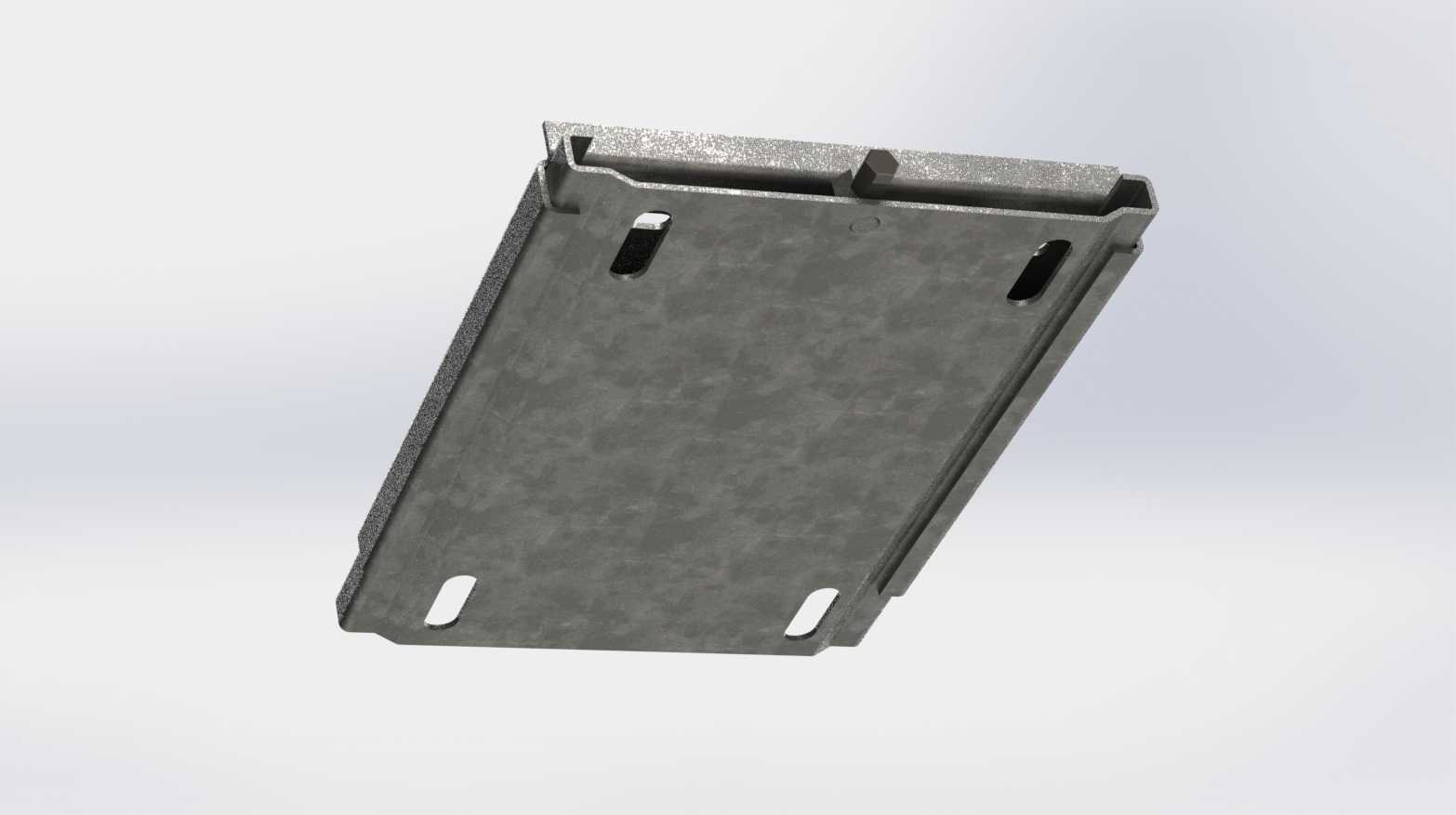

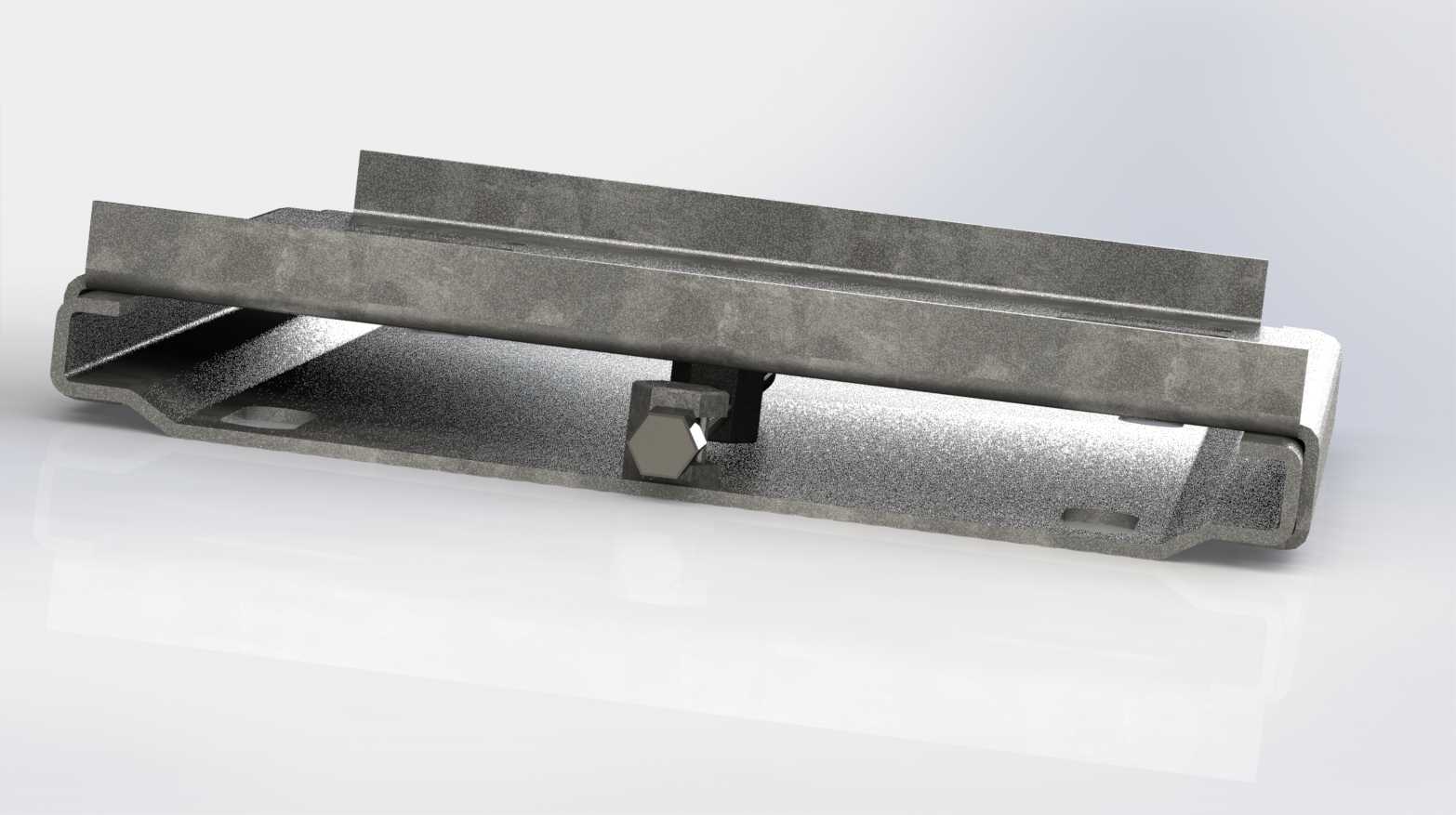

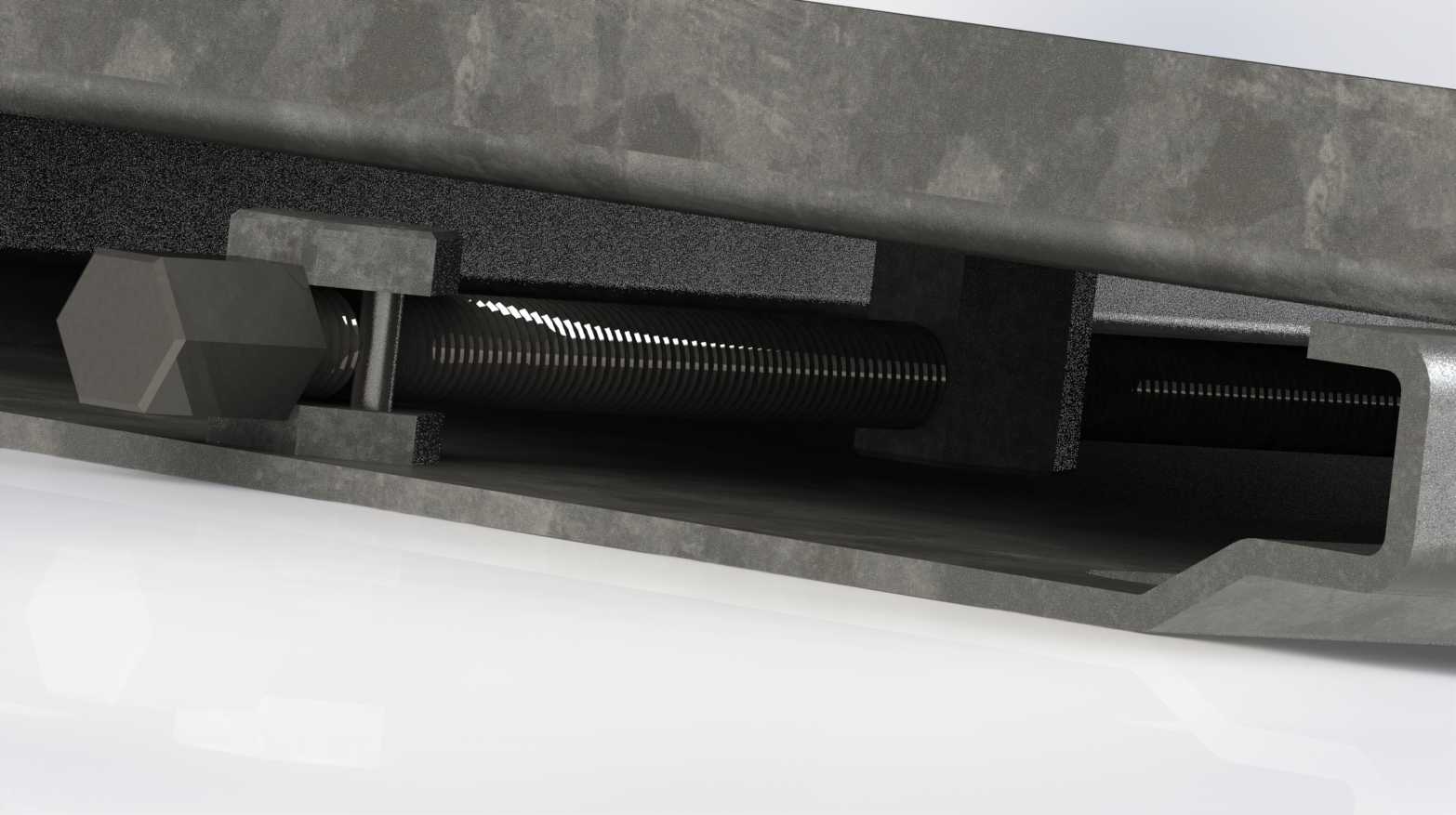

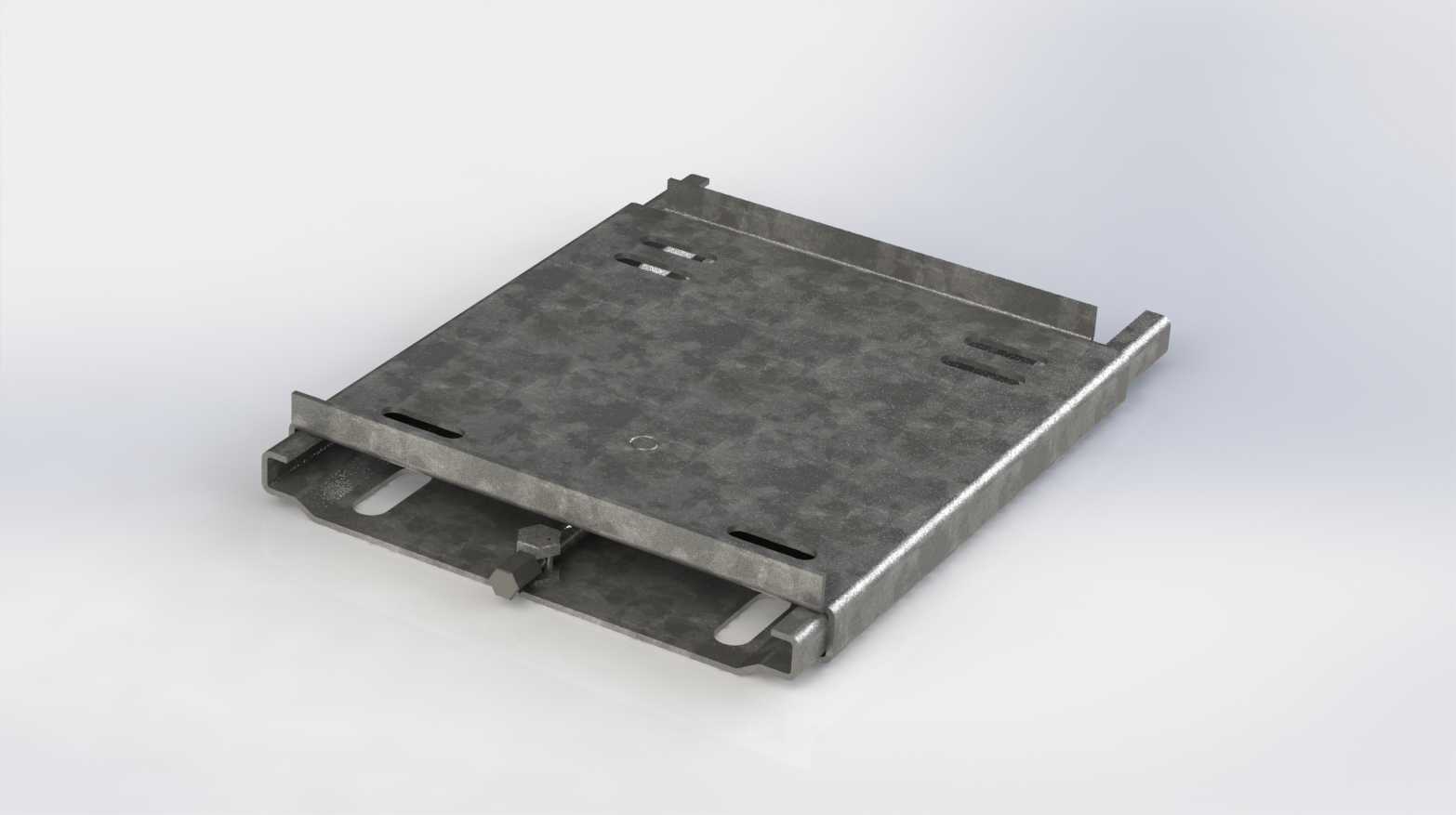

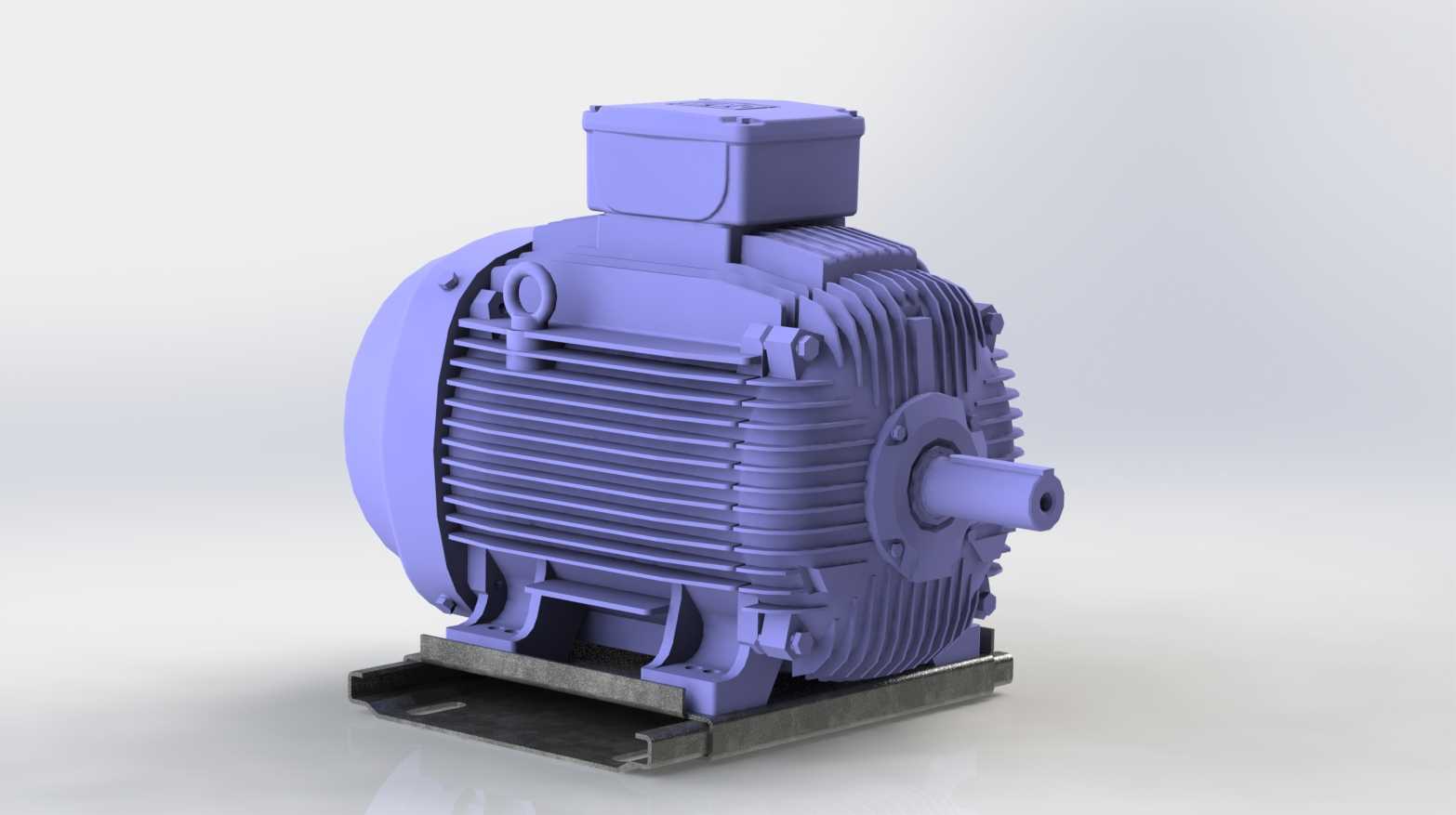

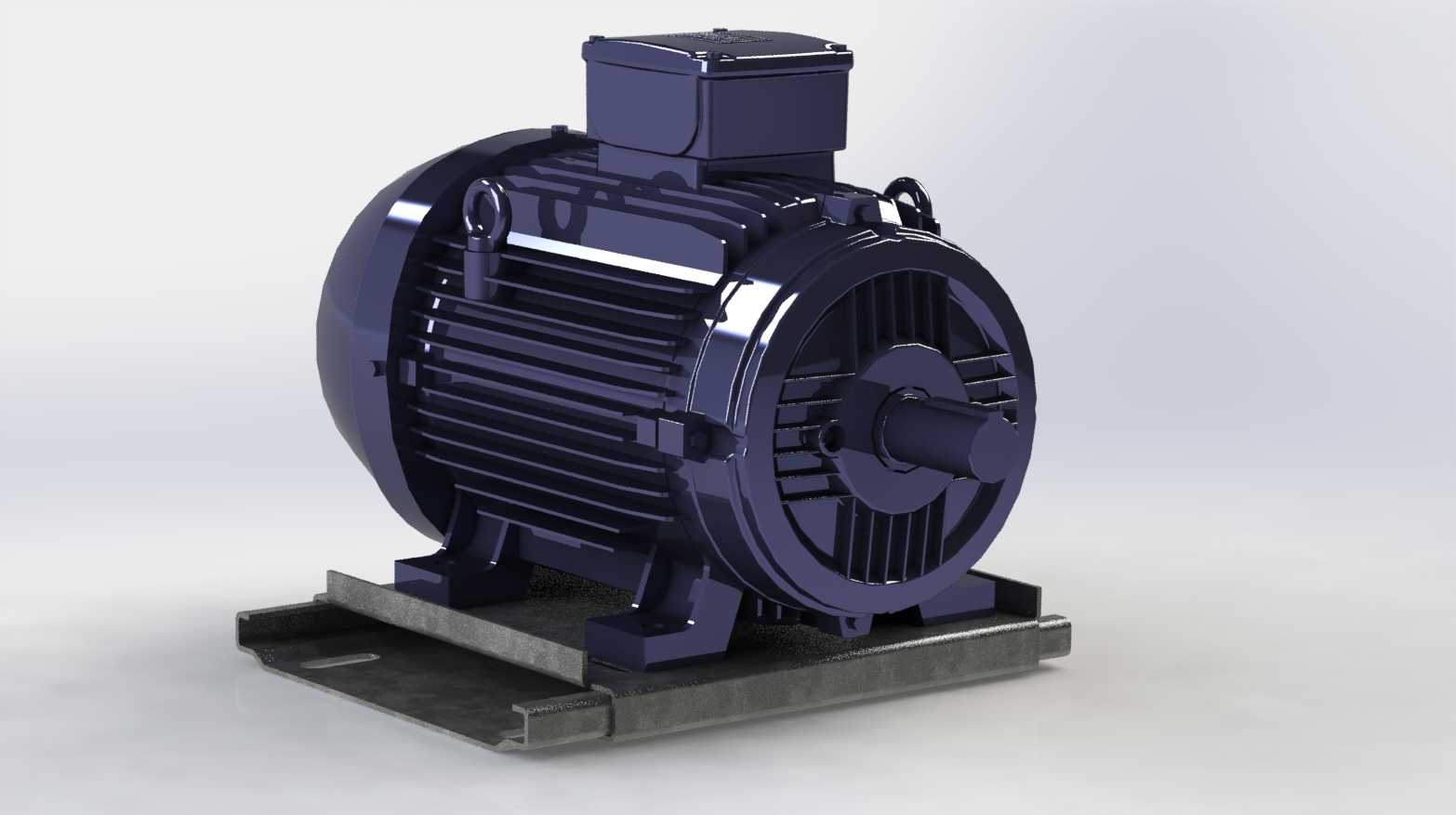

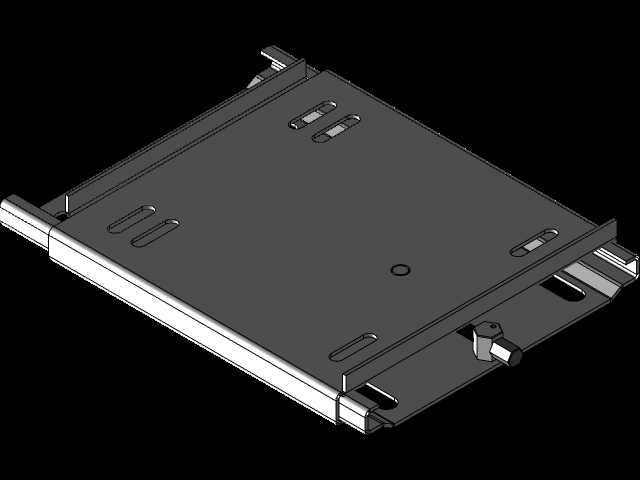

在工业传动系统的现场部署与设备改造场景中，电机安装底座的适配性直接决定了动力单元的安装效率、运行稳定性与后期维护便捷度，这款可调电机底座正是针对200、225机座规格，功率覆盖25-37Kw区间的三相异步电动机配套设计的安装承载构件，可广泛应用于风机、水泵、输送带、小型破碎机等通用工业设备的动力端安装场景，也适配生产线技改、旧设备替换等需要灵活调整电机位置的作业场景。从实际用途来看，该底座承担着电机承重、安装定位、传动张紧调节的核心作用，传统固定式电机底座在皮带传动、联轴器传动的场景中，一旦出现皮带磨损拉长、安装基础沉降、设备对位偏差等问题，往往需要重新打孔、垫塞垫片调整位置，不仅调整精度差，还会耗费大量的停机维护时间，这款可调底座通过滑轨式的调节结构，无需重新加工安装孔位，即可快速完成电机轴向位置的微调，精准匹配传动部件的张紧度与同轴度要求，大幅降低现场安装与后期维护的工作量。在功能特性上，底座采用分体式承载结构，上部为电机安装托板，预留了对应200、225机座电机的标准安装孔位，可直接匹配对应规格电机的底脚安装尺寸，下部为滑轨式固定基座，通过长槽型的调节孔位实现安装位置的连续可调，调节行程覆盖常规皮带张紧所需的调整范围，同时基座底部设计有加宽的支撑边，可通过膨胀螺栓或焊接方式固定在设备机架、混凝土基础或安装平台上，保证大扭矩输出工况下的结构稳定性，避免电机运行过程中出现移位、振动过大的问题。从设计思路来看，这款底座充分考虑了工业现场的实际安装痛点，首先针对目标电机的重量与运行扭矩参数，对托板与基座的板材厚度、加强筋结构做了匹配设计，保证37Kw电机满负荷运行时底座的结构强度充足，不会出现形变问题；其次调节结构采用简单可靠的螺栓锁紧方式，无需专用工具即可完成位置调整与锁紧，适配车间一线操作人员的作业习惯；同时整体结构做了工艺性优化，所有棱角处做倒角处理，避免安装过程中划伤操作人员，安装孔位均做了沉台设计，保证螺栓锁紧后表面平整，不会出现凸起干涉的问题。在外形尺寸与安装边界上，底座的整体宽度、长度完全匹配200、225机座电机的底脚安装跨距，托板的安装孔间距严格对应对应机座电机的标准底脚尺寸，无需额外加工即可直接安装；下部基座的固定孔位间距适配常规工业设备的机架安装梁尺寸，也可直接固定在常规的混凝土设备基础上，调节方向沿电机输出轴的轴向布置，调整过程中不会改变电机的输出轴中心高度，保证传动部件的同轴度不会在调整过程中出现偏差，整体安装边界紧凑，不会占用过多的设备安装空间，可在狭小的设备舱内完成安装与调整作业。
