丰田陆巡100系列后拖车牵引连接装置

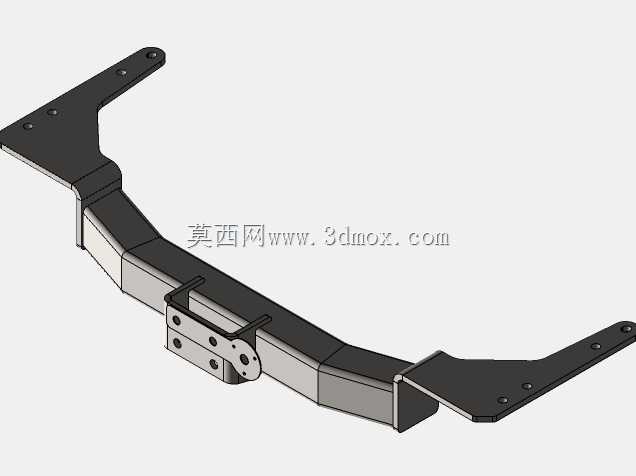

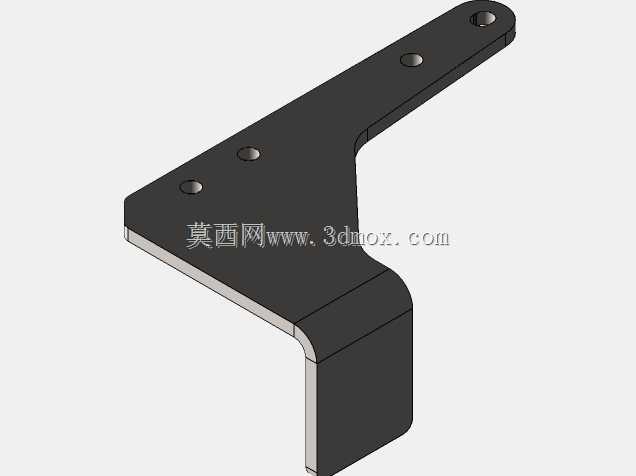

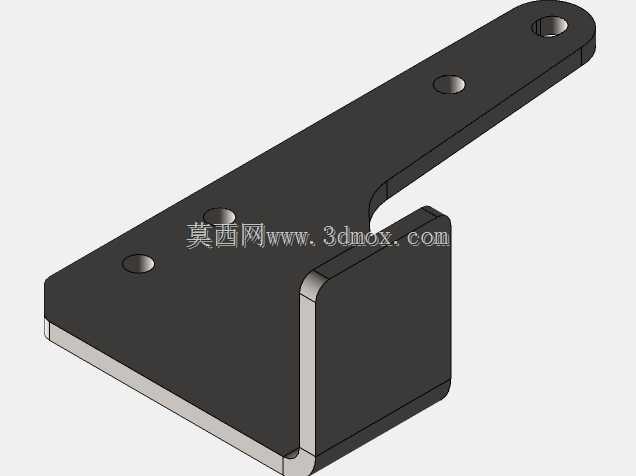

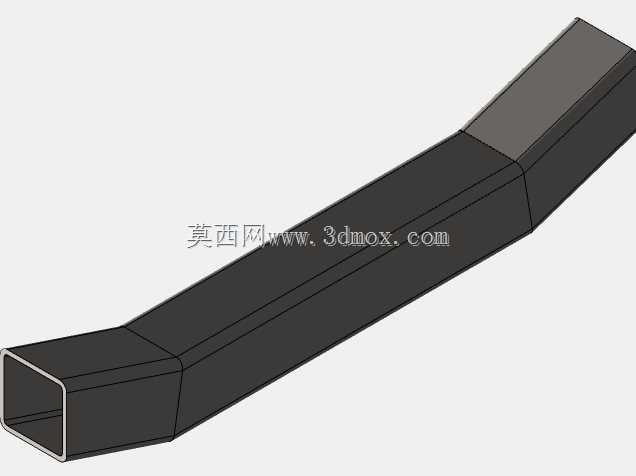

　　这款牵引连接装置主要适配丰田陆地巡洋舰100系列车型，作为车辆后加装的拖拽承载部件，核心作用是在车辆后部形成标准化的拖拽连接接口，满足户外越野场景下拖挂房车、救援拖拽、挂载后置装备架等实际使用需求，是硬派越野车型后装改装领域的常用结构件。从结构设计逻辑来看，整个部件采用三段式拼接的梁体结构，两侧的安装支臂完全贴合陆巡100车型后车架尾部的安装点位，支臂上的安装孔位严格匹配原车底盘预留的螺栓固定位置，不需要对原车车架进行打孔、切割等破坏性改装，安装时只需将支臂对位卡入原车底盘的安装位，穿入对应规格的高强度螺栓紧固即可完成主体固定，大幅降低改装施工的难度，也避免破坏原车底盘的防锈涂层与结构强度。中间的主体横梁采用变截面的弯折结构，

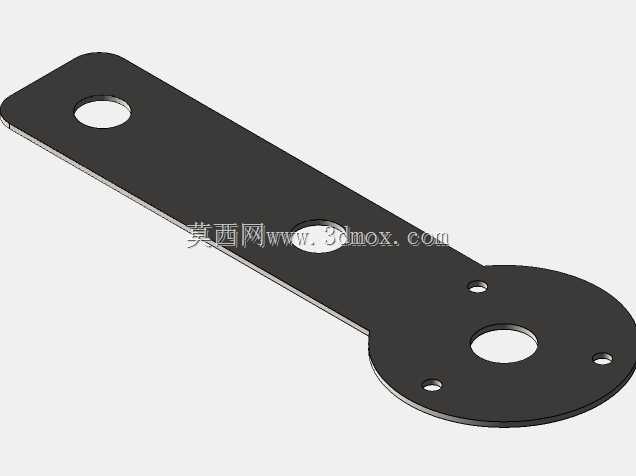

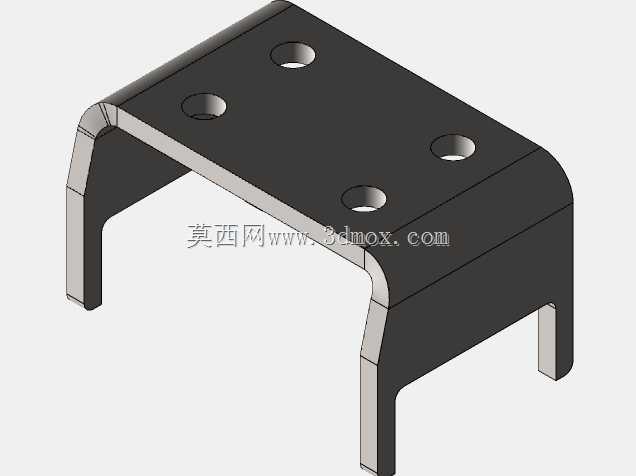

　　在控制整体重量的前提下保证足够的抗扭、抗弯强度，横梁中部集成的连接座是整个部件的核心受力区域，设计时预留了方口接口与多组螺栓固定位，既可以安装通用规格的拖车球头，也可以快速连接拖车钩、后置自行车架、储物筐等拓展附件，连接座周边设置的加强筋结构，能够分散拖拽时产生的集中应力，避免长期受力出现焊缝开裂、结构变形的问题。从安装边界来看，两侧支臂的外扩角度完全避让了原车后保险杠、后防撞梁以及尾部排气、倒车雷达线束的布置空间，安装完成后横梁主体隐藏在后保险杠内侧，不会超出车身尾部的原有外轮廓，不会影响原车的离去角参数，也不会干扰倒车雷达、后摄像头等原车电子设备的正常工作。梁体的整体厚度经过受力校核，在承受额定拖拽载荷时，

　　形变量控制在工程允许的安全范围内，即使在越野场景下承受冲击性拖拽载荷，也不会出现结构性失效。表面处理采用黑色喷塑工艺，既可以抵御户外行驶时泥水、盐分的腐蚀，也能和车辆底盘的深色部件形成视觉统一，不会出现过于突兀的改装痕迹。在实际使用场景中，这类牵引装置除了常规的道路拖挂需求外，更多面向越野穿越场景下的应急救援，当同队车辆出现陷车情况时，可以通过该装置连接拖车绳进行拖拽作业，相比原车后保险杠上的简易拖拽点，该装置的受力点直接连接在车架纵梁上，能够承受更大的拖拽拉力，不会出现拖拽时保险杠脱落的风险。设计过程中充分考虑了硬派越野车的使用工况，所有弯折处都做了圆弧过渡处理，避免应力集中，安装孔位都预留了足够的公差余量，

　　抵消车辆长期使用后车架出现的微小形变带来的安装对位偏差，连接座的接口尺寸符合通用拖车配件的标准规范，用户不需要额外定制转接件就可以搭配市面上主流的拖车配件使用。整个部件的重量控制在合理区间，不会给车辆后轴增加过多的簧下质量，避免影响原车的悬挂调校特性与行驶质感，梁体内部做了封闭处理，防止泥水进入内部造成锈蚀，延长部件的使用寿命。
