北极星四轮摩托后置多功能安装板结构设计

这款安装板的设计初衷，是适配Polaris 450cc 4x4 ATV四轮摩托车的后部挂载需求，核心解决户外作业场景下的便携动力单元搭载问题。从实际使用场景来看，全地形四轮摩托常被用于林区巡检、野外灌溉、山地应急作业等无铺装路面的工况，常规后货架仅能承载零散物资，无法为带动力的作业设备提供稳定的安装基准，这款安装板正是针对这一痛点开发。设计阶段首先考虑的是安装兼容性，安装板完全匹配原车后托架的安装孔位，用户无需对原车车架进行打孔、焊接等破坏性改装，仅需拆除原有后托架即可完成装配，安装孔位的公差控制在±0.2mm范围内，保证装配时的同轴度，避免行驶过程中出现安装应力集中导致的板件变形。

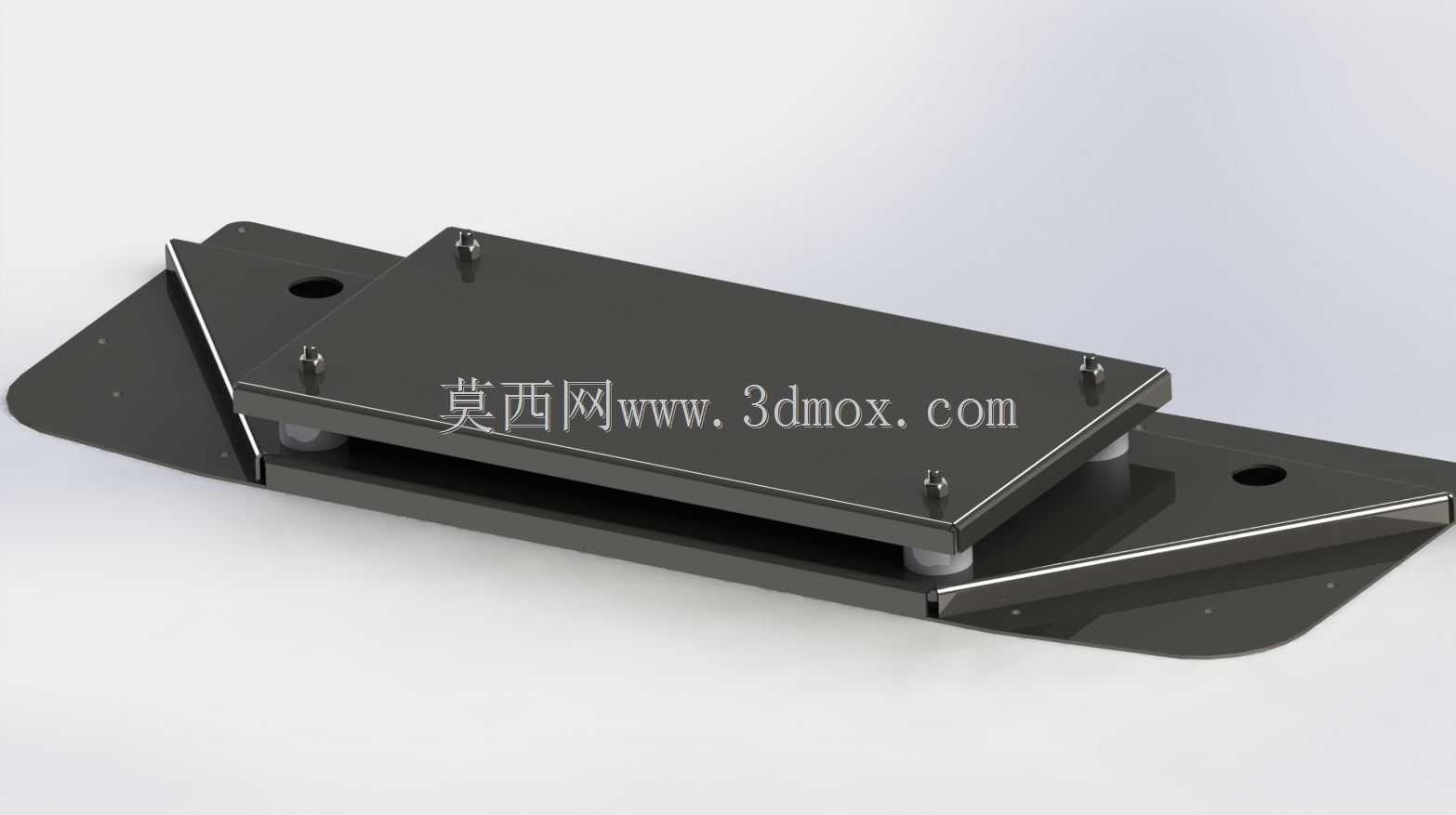

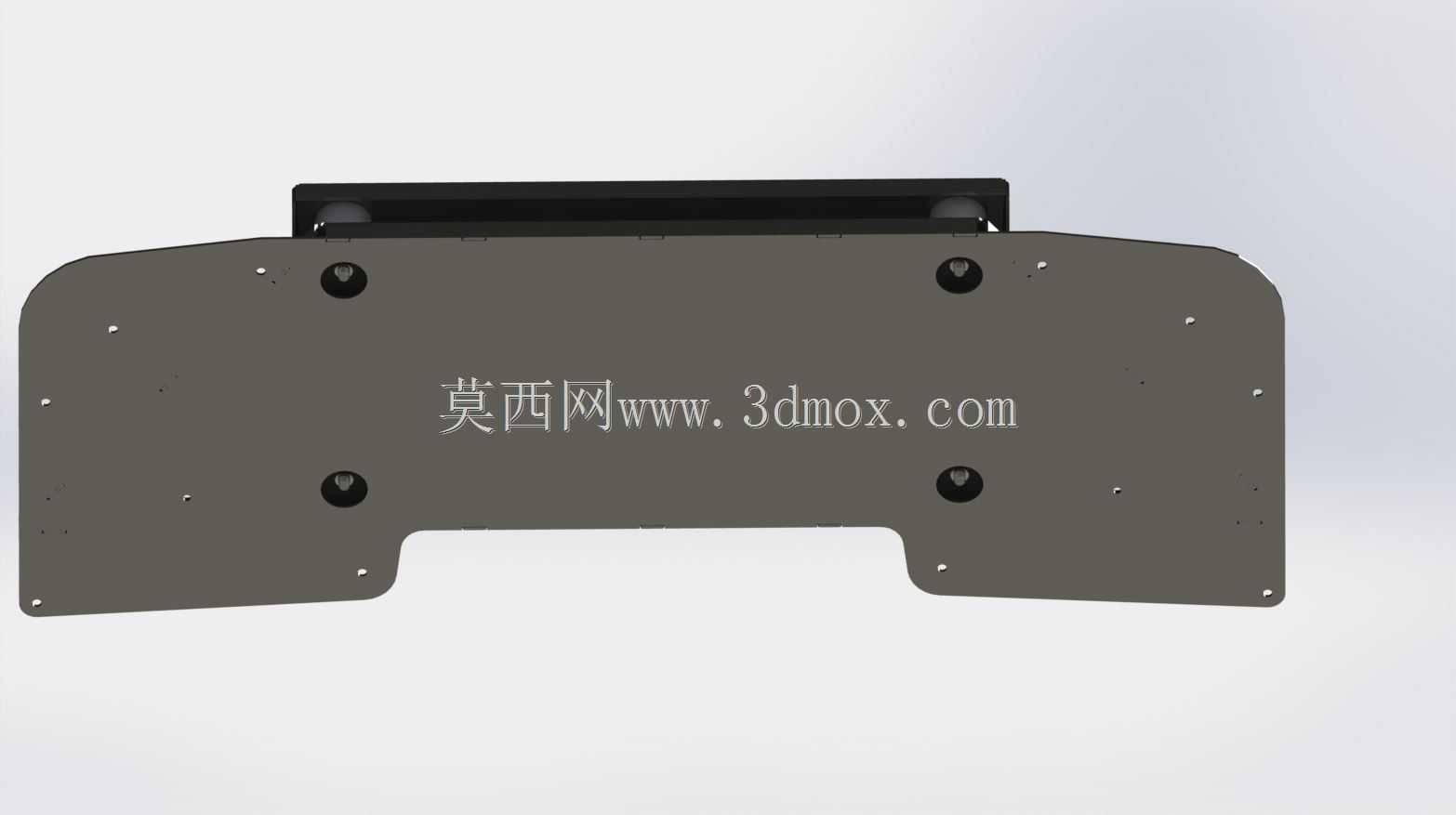

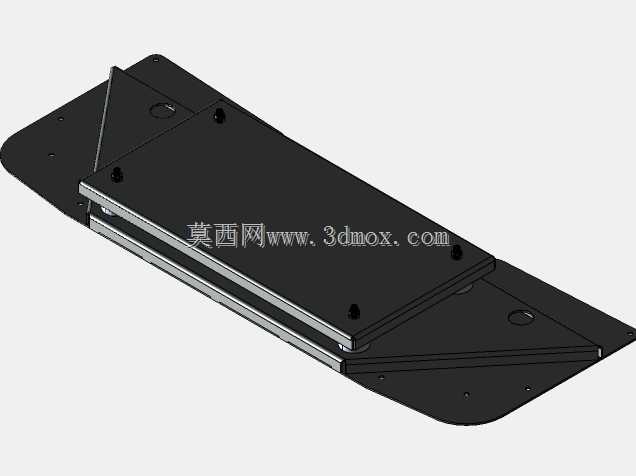

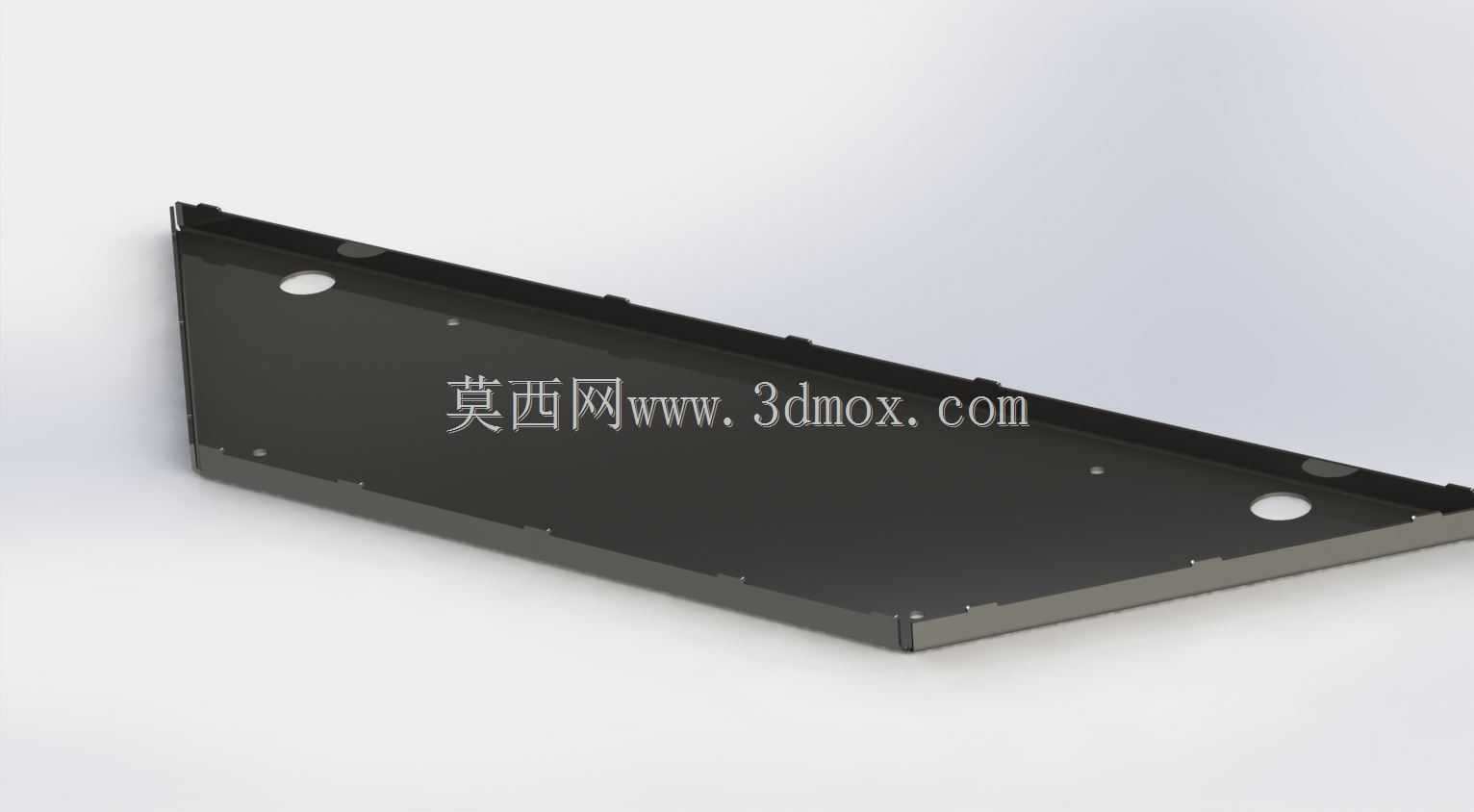

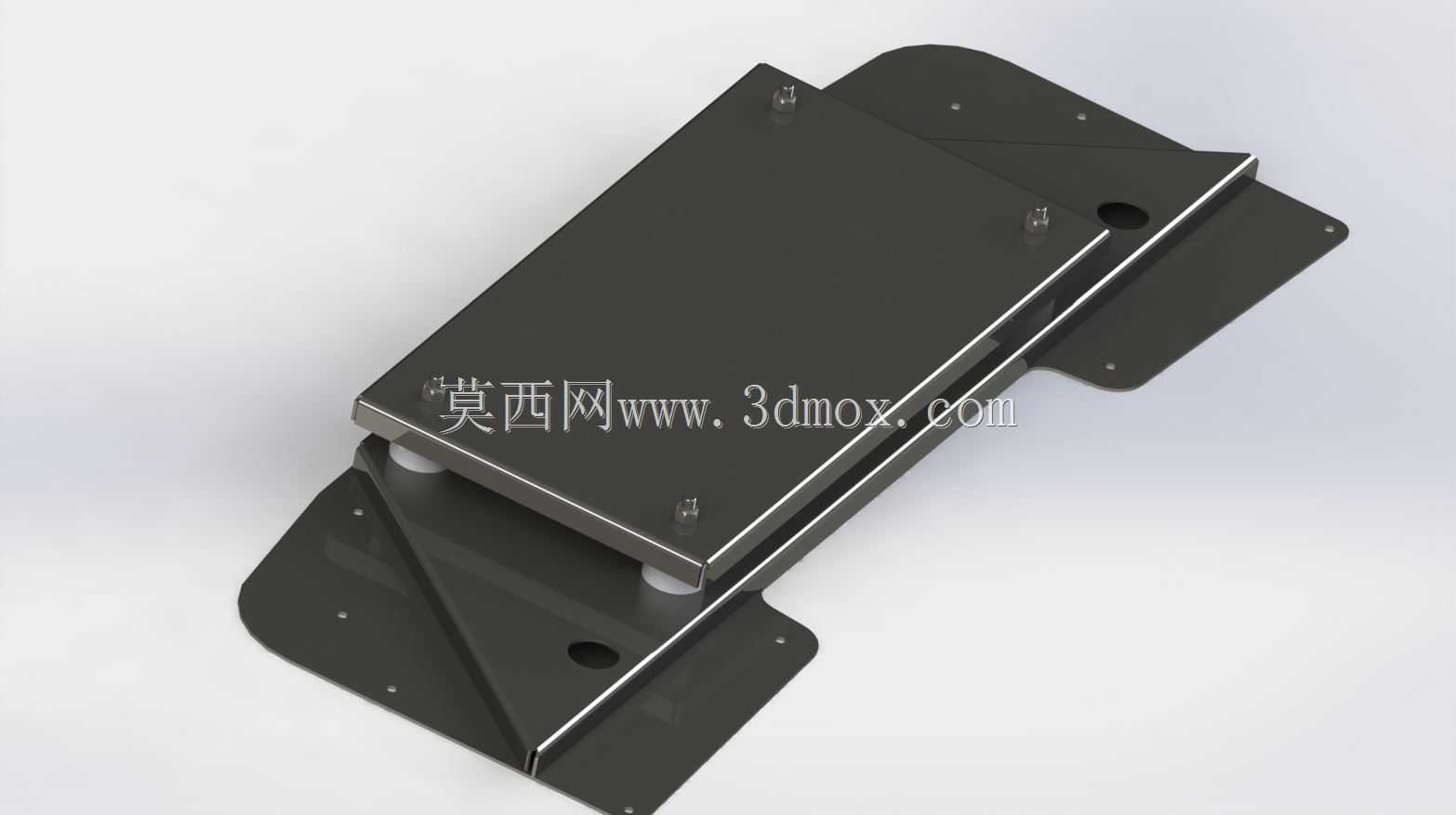

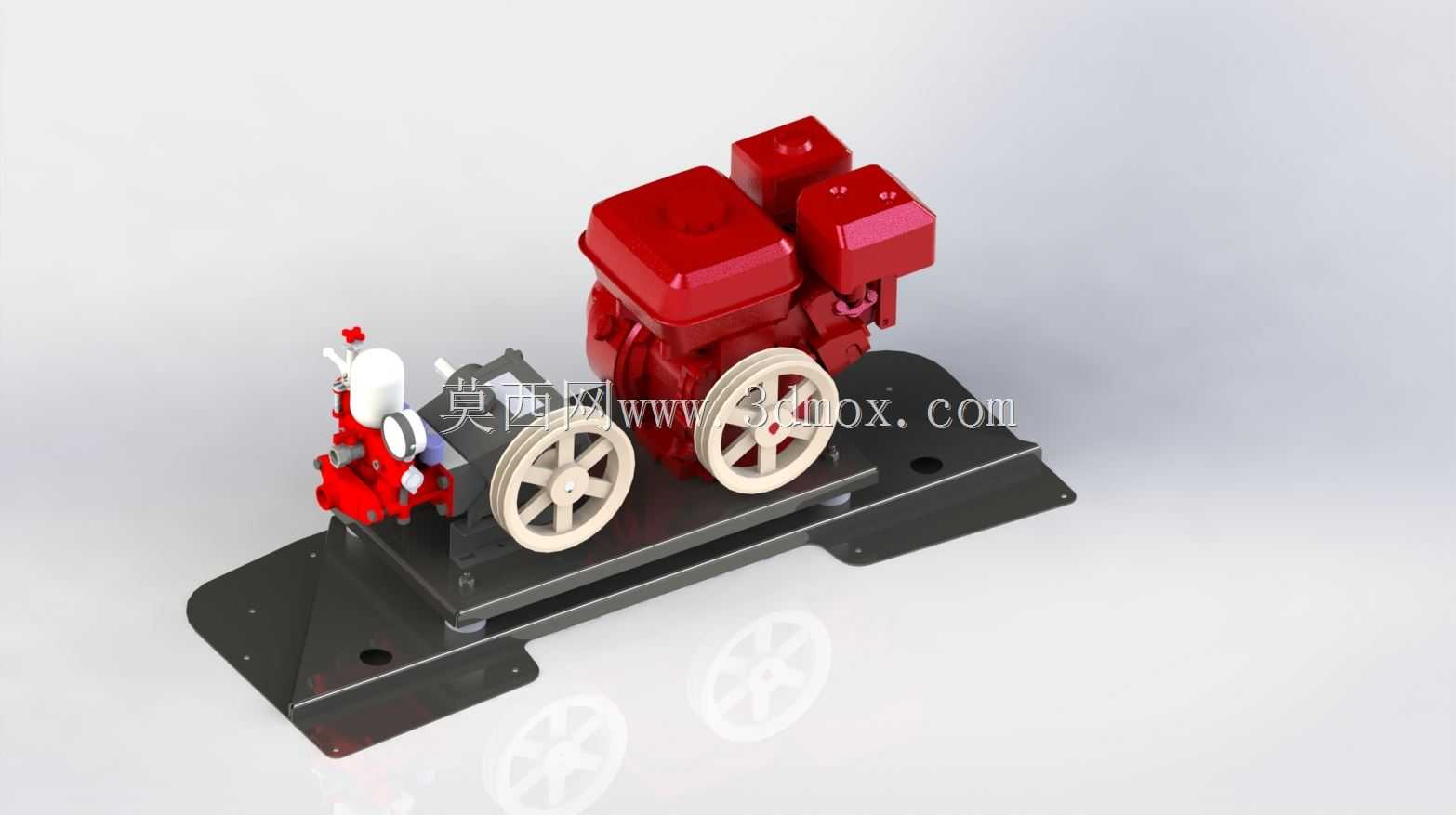

板体本身采用折弯成型的钢板结构，整体轮廓贴合原车尾部的造型曲线，边缘做了圆角钝化处理，避免户外使用时剐蹭操作人员或挂载的管线。考虑到最初的设计目标是搭载高压移动水泵，安装板上预留了多组不同间距的安装孔位，除了固定水泵机组的橡胶减震底座外，剩余的孔位可根据实际作业需求挂载工具箱、备用油桶、小型发电单元等其他设备，拓展性较强。橡胶底座的安装位做了下沉式设计，能够将动力单元的震动与车架进行有效隔离，避免发动机运转时的震动直接传递到摩托本体，提升行驶过程中的稳定性，同时也能减少震动对挂载设备内部精密部件的损伤。

从安装边界来看，安装板装配完成后不会超出原车的宽度与尾部长度范围，不会影响四轮摩托的通过性，在林间狭窄路段行驶时不会出现板体剐蹭树木、岩石的情况。板体的承重区域做了局部加厚处理，核心承载位置的厚度达到5mm，非承载区域通过减重孔优化重量，整体重量控制在合理范围内，不会过多增加车辆的后部载荷，避免影响车辆的前后配重平衡。安装板上的动力单元固定位采用了长圆孔设计，允许用户根据不同型号的水泵、发电机设备调整安装间距，适配不同尺寸的动力机组，不需要额外制作转接板即可完成多数小型户外动力设备的固定。板体表面做了喷塑处理，能够适应户外潮湿、泥泞的使用环境，减少雨水、泥水对板体的腐蚀，延长使用寿命。在实际作业中，搭载这款安装板的四轮摩托可以快速抵达车辆无法进入的山地、滩涂区域，直接完成灌溉、排水、应急供水等作业，不需要额外搬运动力设备，大幅提升野外作业的效率。
