便携气管收纳卷盘结构设计方案

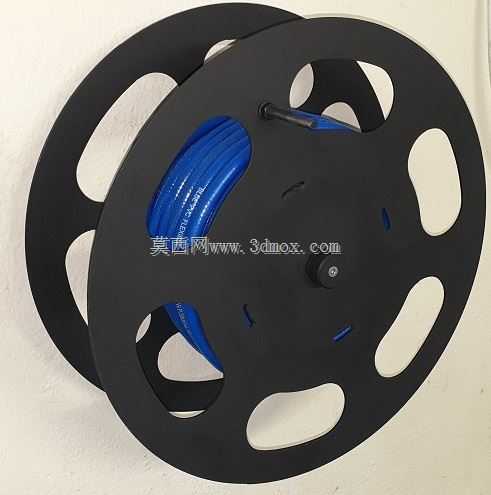

　　在车间气动工具作业、户外临时气路布设、小型设备气动供能场景里，软管随意拖拽堆放一直是现场管理的常见痛点：散落的PU气管不仅容易被过往工件、推车碾压造成管壁破损漏气，过长的管路弯折还会导致气阻增大，直接影响气动扳手、吹尘枪、小型气动夹具的输出压力稳定性，甚至绊倒作业人员形成安全隐患，这款软管卷盘正是针对这类小流量、短距离气路收纳需求设计的手动收纳结构。

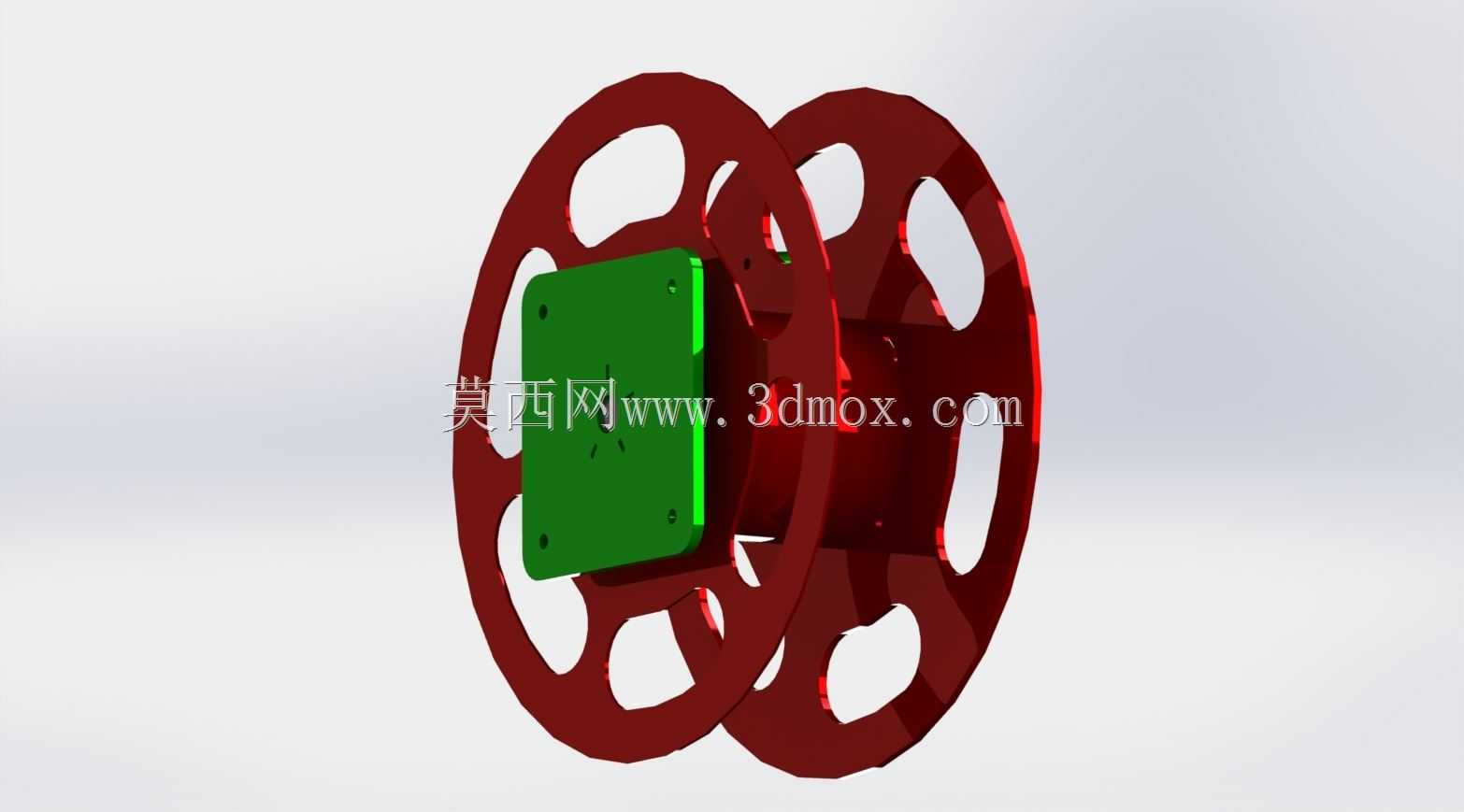

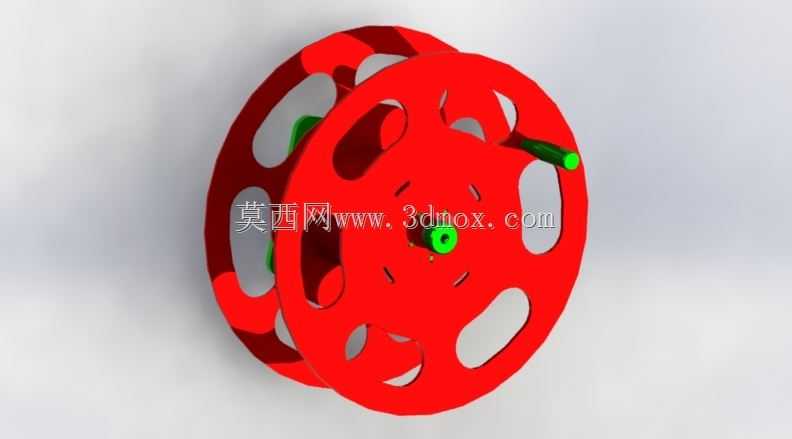

　　整体结构采用双侧镂空辐板式盘架设计，两侧盘片通过中心同轴的轮毂结构连接固定，辐板上开设的多组异形镂空孔并非单纯为了减重，一方面可以在卷绕软管时直接观察内部软管的剩余卷绕长度，判断当前可拉出的管路余量，避免过度拉扯导致管端接头与轮毂连接处受力脱开，另一方面镂空结构能减少盘架转动时的风阻，手动转动收管时更省力，同时在车间多尘环境下，镂空结构不会积存切削碎屑、焊渣等杂物，日常清理只需用压缩空气吹扫即可，无需拆解维护。中心轮毂的直径经过适配计算，针对常用的85mm、106.5mm规格PU气管，最小弯曲半径控制在气管外径的6倍以上，卷绕过程中管壁不会出现死折，避免长期卷绕后管壁产生不可逆的压痕变形，保证气路通畅。

　　盘架侧边设置有弹性锁止卡扣，当软管拉出到需要的长度后，卡扣会自动卡入软管外表面的防滑纹路位置，固定当前拉出长度，不会因为软管自身的弹性回弹力自动收卷，作业过程中无需额外固定管路；收管时只需轻轻向外拉动一小段软管，卡扣即可自动脱开，手动转动侧盘即可将软管整齐卷绕在轮毂上，操作无需额外的扳手或开关，戴劳保手套也能顺畅操作。盘架的中心安装孔采用标准通孔设计，既可以通过螺栓固定在墙面支架、设备侧边的挂板上作为固定收纳点使用，也可以搭配简易的手提支架做成便携移动式卷盘，适配临时维修、户外作业的移动需求，安装孔的位置公差控制在±0.1mm以内，适配市面上常见的挂装支架尺寸，无需二次打孔修改。

　　考虑到车间作业的磕碰场景，盘架边缘做了R3的圆弧倒角处理，没有尖锐的棱角，搬运、安装过程中不会划伤作业人员，也不会刮蹭到相邻的气管或线缆；盘片表面采用哑光磨砂处理，不会在车间照明下产生反光晃眼的问题，长时间操作也不会产生视觉疲劳。卷盘的整体宽度适配20米长度的8mm规格PU气管，或是15米长度的10mm规格PU气管，完全覆盖小型加工工位、设备维保作业的常用管路长度需求，卷绕完成后整体外径控制在300mm以内，不会占用过多的墙面或工具柜存储空间，侧边的盘片突出轮毂表面15mm，卷绕完成后软管不会超出盘片边缘，堆放或挂装时不会挤压到管壁。

　　在实际使用场景中，这类手动卷盘相比自动弹簧卷盘结构更简单，没有弹簧疲劳失效的问题，使用寿命更长，维护成本极低，除了收纳压缩空气管路外，也可以用来收纳低压水管、小型电缆线，适配多场景的柔性管线收纳需求，结构上没有复杂的传动零件，加工时只需采用普通钢板冲压成型即可，生产工艺简单，成本可控，适合批量加工制作，也适合小型加工厂自行改制适配自身工位的特殊收纳需求。设计过程中特意将两侧盘片的连接位置设置在轮毂内侧，没有突出的连接螺丝头，卷绕软管时不会刮伤管壁外表面，也不会勾住软管导致卷绕错位，每次收管时软管都能整齐排列在轮毂上，不会出现乱管、卡管的问题。
