手动驱动简易坚果开壳破碎装置

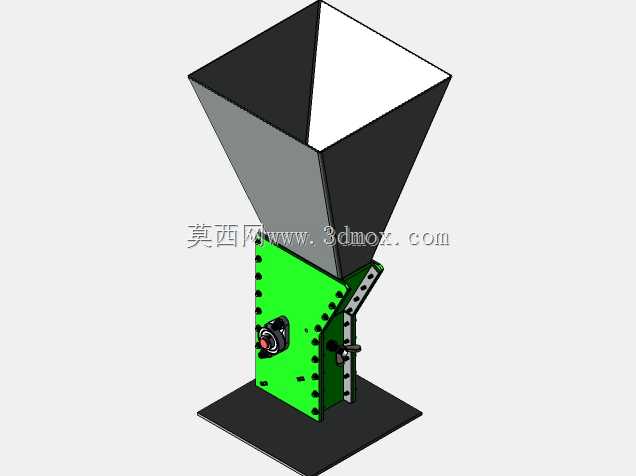

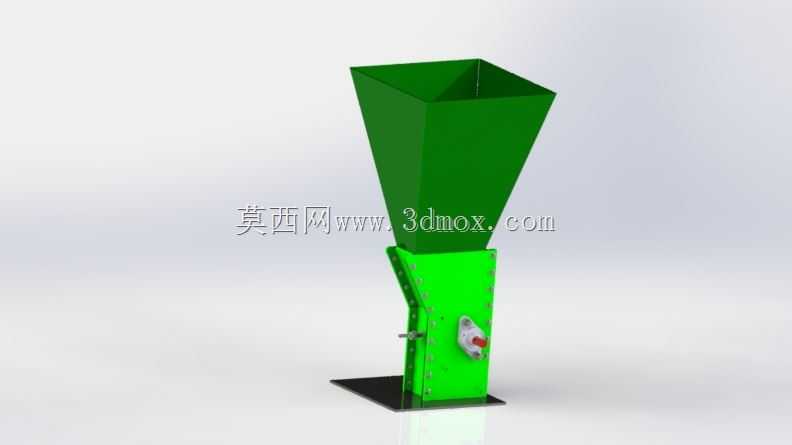

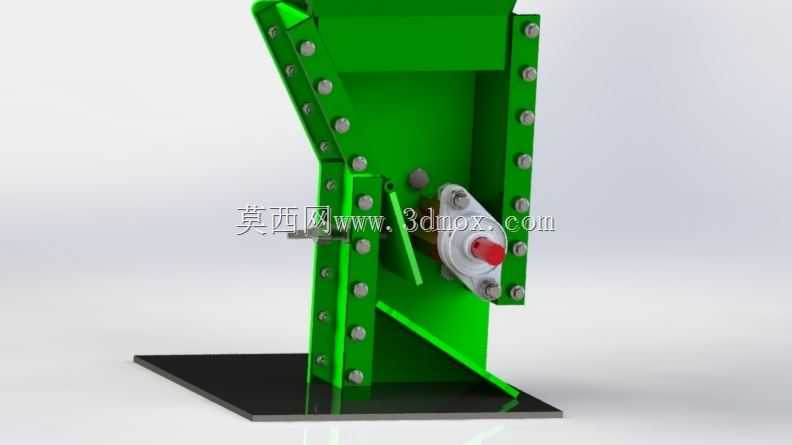

这款小型破碎装置主要面向小批量坚果初加工场景，也可适配家庭作坊式的坚果处理作业，针对核桃这类带硬壳的物料实现壳仁分离的前置破壳工序，替代传统手工敲击的低效作业方式，降低操作人员的劳动强度，同时避免手工敲击过程中碎壳飞溅带来的安全隐患。从结构设计来看，装置上部采用上宽下窄的方锥形进料斗，大敞口的设计方便操作人员持续投料，锥面的倾斜角度经过反复校核，能够保证坚果依靠自身重力顺畅滑入下方的破碎腔，不会出现物料卡滞在进料段的问题，进料斗与下方破碎腔体采用螺栓紧固连接，日常维护时可以快速拆卸，清理腔体内残留的果壳碎渣。破碎腔体采用立式直板拼接结构，侧面预留的操作轴位既可以连接手动摇柄实现单人手动操作，也可以对接小型齿轮箱实现低速动力驱动，适配不同作业场景的动力条件，两种驱动模式切换无需改动主体结构，只需要更换输入端的连接部件即可。腔体内部的破碎间隙可以通过侧面的调节旋钮进行微调，操作人员可以根据不同批次坚果的壳厚、尺寸调整间隙大小，尽可能降低破壳过程中果仁的破碎率，提升后续壳仁分选的成品率。装置底部设置平板式安装底座，底座上预留四个对称的安装孔位，可以直接通过膨胀螺栓固定在木质或者钢制工作台面上，作业过程中不会因为手动施力出现设备晃动偏移的问题，整体安装占用的台面尺寸不足0.1平方米，不需要专门预留大面积的作业空间。设计过程中优先考虑了结构的易加工性，所有板件均采用常规厚度的板材裁切成型，没有复杂的曲面加工特征，普通的钣金加工车间即可完成全部零部件的加工制作，装配环节不需要专用工装，普通操作人员按照装配关系即可完成整机组装。设备作业时，物料从进料斗进入破碎腔后，在内部相对运动的挤压部件作用下，果壳沿自身纹理方向产生裂纹并开裂，处理后的物料从腔体下部的出料口排出，整个作业过程没有高速运转部件，运行噪音远低于大型工业破碎设备，适合小型作业场景使用。
