分段式无线电通讯桅杆结构设计

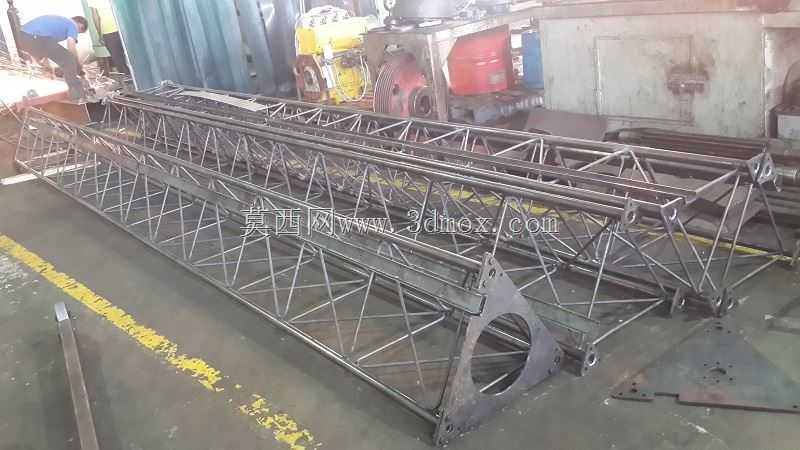

　　这类分段式桅杆主要服务于中小功率无线电通讯场景，常见于业余无线电应急通讯点位、郊野临时监测站点、小型广播差转点位的架设作业，区别于大型通讯塔的重载设计，这类轻量化桅杆更侧重快速转运、非大型吊装设备下的人工架设能力，适配无硬化路面的山地、郊野、临时作业区的部署需求。从结构拆分逻辑来看，整体架体采用分段模块化设计，下段六米段采用标准桁架格构式结构，单段长度控制在人工可搬运的尺寸边界内，每段端部设置定位销接结构与快装锁紧组件，架设时无需复杂工装，仅靠2-3名作业人员即可逐段拼接抬升，避免了大型吊装设备进场的场地限制。顶部四米段做了截面收窄处理，一方面降低顶部风阻系数，减少高空中段的风载弯矩，另一方面适配不同规格的天线振子、八木天线、

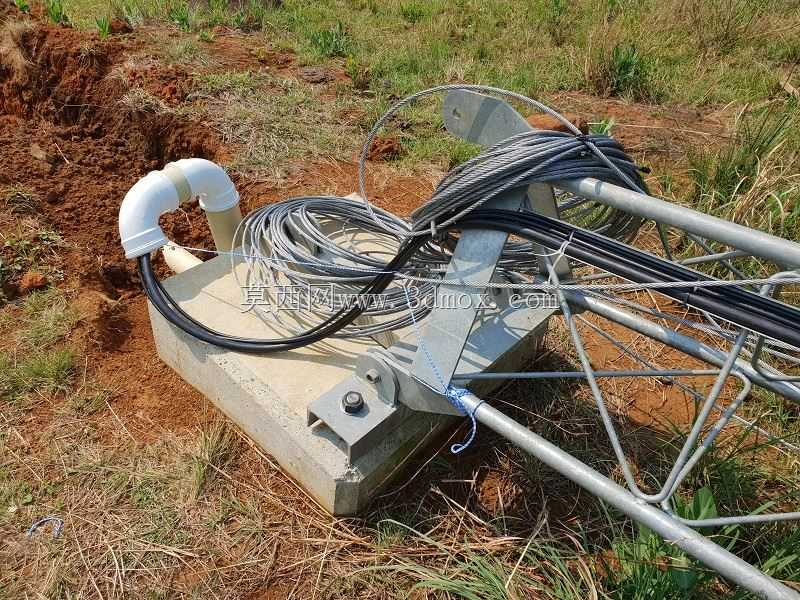

　　whip天线的安装接口，顶部预留的安装孔位可兼容不同频段天线的固定需求，无需额外焊接改装。结构受力层面，下段桁架采用等边三角形截面布局，相比四边形截面在同等耗材用量下拥有更好的抗扭刚度，杆件连接节点采用相贯线贴合设计，避免了额外节点板带来的风阻增量与重量冗余，每段架体的连接法兰做了加厚处理，可承受架设过程中临时牵拉的侧向力，也能适配不同地质条件下的拉纤固定需求，底部安装段预留了地锚连接点位，可配合混凝土预制基础或者便携地桩完成固定，在硬质地表也可通过配重块压装的方式完成临时部署。设计过程中优先考虑了户外长期服役的受力特性，针对常见的十级以下阵风载荷做了挠度校核，架体整体拼接完成后的顶部侧向偏移量控制在通讯天线允许的摆动范围内，

　　不会因为风致振动影响信号收发精度。杆件选型上采用等径薄壁型材，在保证结构刚度的前提下尽可能控制单段重量，每段架体的重量控制在单人可肩扛转运的范围内，适配应急通讯场景下的快速转场需求。顶部段除了天线安装位之外，还预留了馈线走线的固定卡扣点位，可将射频馈线沿架体内侧规整固定，避免馈线在风中摆动拉扯天线接口，也减少了馈线外露带来的信号损耗与老化风险。不同于固定式通讯塔的永久部署属性，这类分段桅杆可在任务结束后逐段拆解，收纳后可装入普通货运车辆甚至小型皮卡的货厢，转场到下一个点位重复使用，整体结构没有易损的一次性连接部件，所有锁紧组件均为标准件，野外作业时出现损坏可快速替换。在安装边界上，整体架设完成后总高度为十米，

　　底部安装占地范围不超过两平方米，拉纤展开后的固定范围半径控制在四米以内，不会占用过大的场地空间，适合在林区、山顶、郊野公园这类场地受限的区域部署。结构细节上，每段架体都设置了攀爬借力的踏点，作业人员可沿架体攀爬至顶部完成天线调试与维护作业，踏点做了防滑处理，即使在雨天潮湿环境下也能保证作业安全。架体表面做了防锈蚀处理，可适应户外高湿、盐雾环境下的长期使用，不需要频繁做防腐维护。
