标准通讯用SIM卡实体三维结构设计

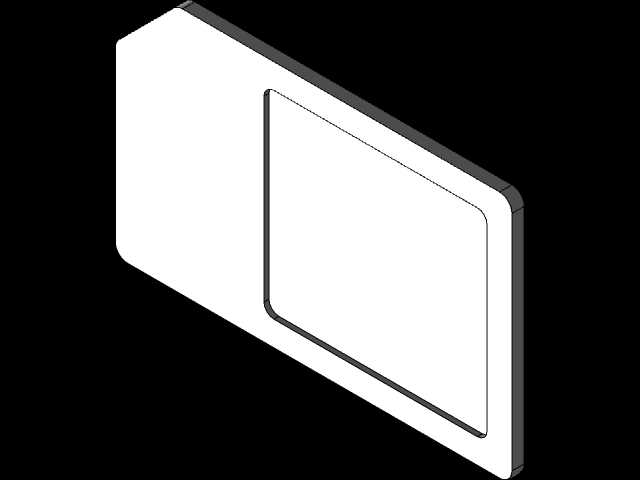

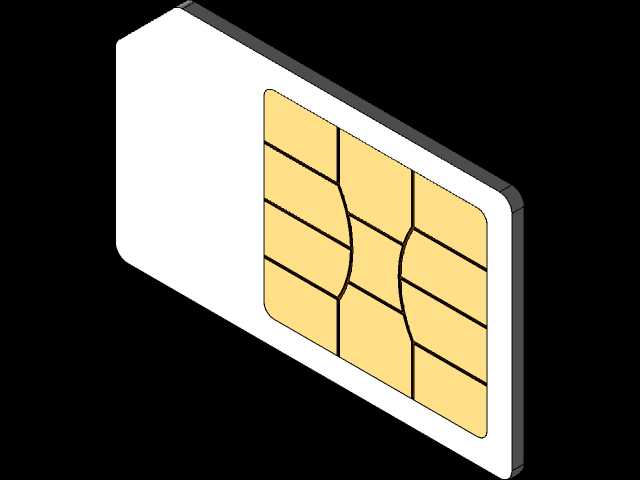

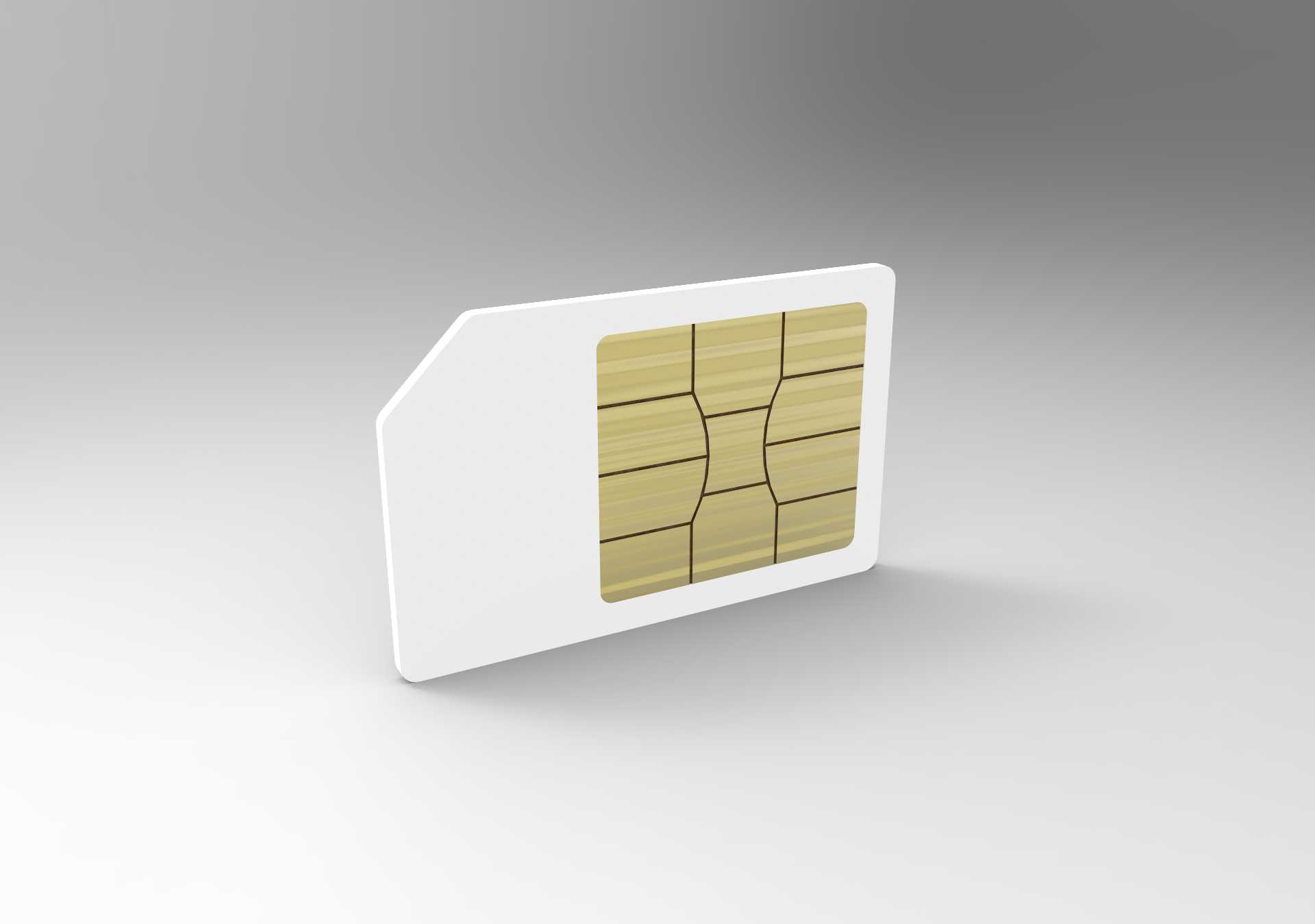

本次设计的SIM卡是移动通信终端设备的核心身份识别载体，广泛应用于智能手机、功能机、物联网智能终端、车载通讯模组、可穿戴通讯设备等各类需要接入蜂窝移动网络的电子设备中，承担着用户身份鉴权、通讯加密密钥存储、网络接入认证、通讯录与短信息数据暂存的核心功能，是移动通讯链路中用户侧不可或缺的硬件载体。在实际应用场景中，SIM卡需要适配不同设备的卡槽结构，从早期的全尺寸SIM卡逐步迭代出Micro SIM、Nano SIM等不同规格，本次设计还原了标准SIM卡的完整实体结构，可用于各类通讯设备的卡槽干涉校验、装配模拟、产品展示渲染等场景。从产品功能特性来看，SIM卡整体采用硬质PVC基材包裹内置芯片触点的结构，卡基一侧设计有标准的斜角防呆结构，能够避免用户插卡时方向错误导致的触点对位偏差、卡槽损坏等问题；卡面的金属触点区域按照通用通讯标准排布，能够与卡槽内的弹性触针稳定贴合，保证数据传输与供电的稳定性，触点区域做了微凸的高度设计，确保在卡体插入卡槽后触点能够保持足够的接触压力，避免设备震动、晃动时出现接触不良、断网等故障。在设计思路上，首先严格遵循通用SIM卡的外形尺寸规范，卡体整体厚度控制在适配标准卡槽的范围内，长宽尺寸完全符合通用SIM卡的安装边界要求，斜角的角度、位置都按照通用标准设计，保证不同厂商生产的卡槽都能够兼容适配；其次对卡基的边缘做了微小的圆角处理，避免插卡过程中尖锐边缘刮伤卡槽内壁的塑胶或金属结构，同时也能减少卡体插拔过程中的阻力，提升插拔手感；内置芯片区域的位置与金属触点的排布完全对齐，保证触点与内部芯片的引脚能够稳定导通，卡基内部预留了芯片嵌入的腔体空间，能够还原真实SIM卡的层压结构，可用于结构教学、装配演示等场景。在安装边界设计上，充分考虑了不同设备卡槽的公差范围，卡体的外形尺寸预留了合理的装配间隙，既不会因为尺寸过大导致插卡卡顿、无法完全推入卡槽，也不会因为尺寸过小导致卡体在卡槽内晃动、触点接触偏移；卡体的厚度均匀一致，表面平整度控制在合理范围内，保证插入卡槽后不会出现卡滞、弹出不畅的问题，金属触点的位置精度能够满足卡槽触针的对位要求，避免出现触点错位导致的无法识别卡、读卡失败等问题。该三维结构能够完整还原SIM卡的真实形态，可用于通讯产品的结构设计验证、装配流程模拟、产品宣传渲染、教学演示等多个场景，帮助设计人员在设备研发阶段完成卡槽与SIM卡的适配校验，减少开模后的适配问题，缩短产品研发周期。
