100W规格24V直流开关电源结构设计

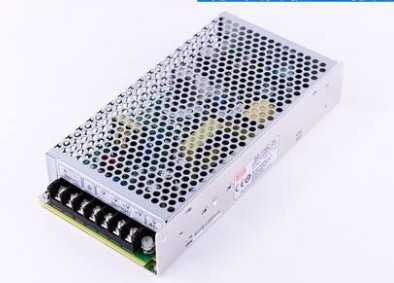

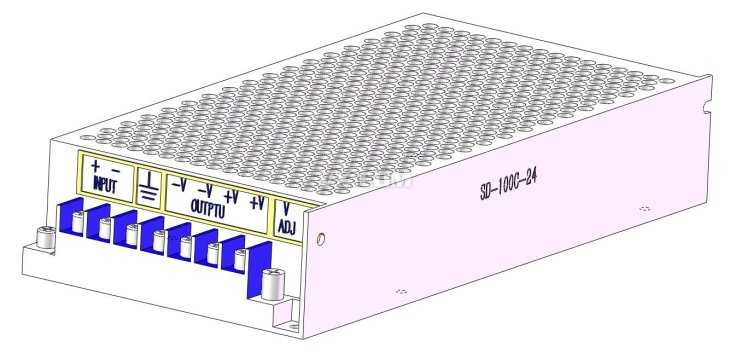

这款24V直流供电单元，广泛应用于工业自动化控制柜、小型工控设备、通讯基站前端供电、LED照明驱动、实验室测试台架等场景，作为交流转直流的核心电能转换部件，承担着将市电交流输入转换为稳定24V直流输出的核心作用，可为PLC模块、传感器组、小型执行器、工控触摸屏等低压直流器件提供稳定可靠的电能供给，避免电压波动对精密电子器件造成的冲击损伤，保障整套设备运行的供电稳定性。从功能特性来看，该电源采用经典的开关电源拓扑结构，正面设置清晰的输入输出接线分区，输入侧标注交直流输入极性与接地标识，输出侧划分电压输出端口与电压调节端口，运维人员接线时可通过丝印标识快速区分接线位，避免错接引发的设备烧毁问题；顶部采用整面蜂窝状通风孔设计，在保障壳体结构强度的同时，最大化提升内部功率器件的自然散热效率，无需额外加装散热风扇即可满足满负载运行的散热需求，降低运行过程中的噪音与故障点。在设计思路上，整体采用封闭式金属壳体结构，既可以屏蔽内部功率电路工作时产生的电磁干扰，避免对周边精密传感设备造成信号扰动，也可以阻挡工业场景中的粉尘、金属碎屑进入电源内部，提升复杂工况下的运行可靠性；壳体两侧预留标准安装固定耳，安装耳上开设圆形固定孔位，可直接通过螺丝固定在控制柜内的标准安装梁上，也可适配平板式安装场景。从安装边界来看，整体为规整长方体造型，边角做小圆弧过渡处理，不会在安装运维过程中划伤操作人员；接线端子采用下沉式蓝色防护座设计，接线完成后导线端头不会裸露在外，降低触电与短路风险；侧面预留的电压调节孔位，可在不拆解壳体的情况下通过小型螺丝刀微调输出电压，适配不同线路压降场景下的末端电压需求，安装时仅需预留接线操作空间与顶部通风空间即可，无需额外预留过大的检修间隙，能够有效节省控制柜内部的安装空间，适配紧凑化的设备布局需求。
