Weg182T机架左置工业电动机结构设计

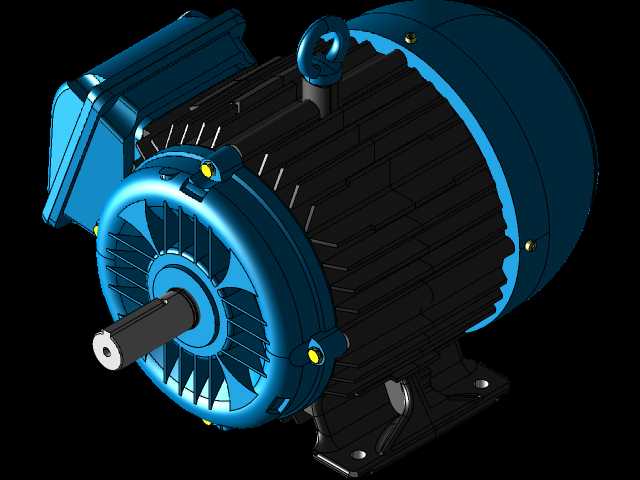

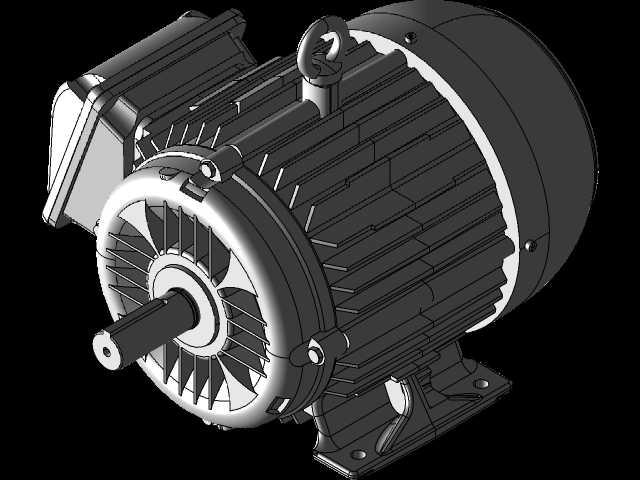

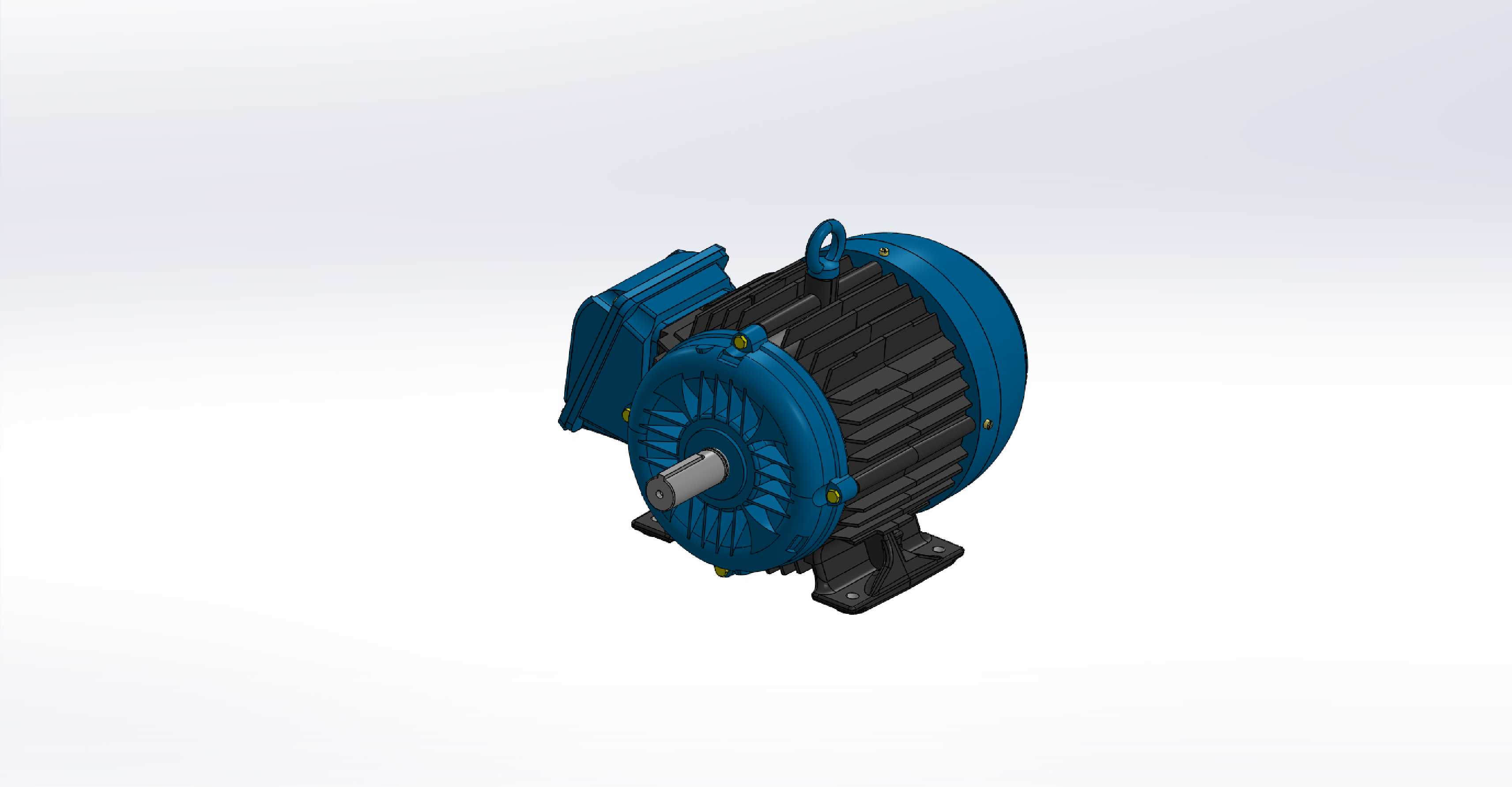

这款左置机架结构的工业电动机，是面向通用工业传动场景打造的核心动力输出部件，可广泛适配风机、水泵、输送线、小型机床、食品加工设备、农用机械等多类需要稳定旋转动力输出的工业装备，作为整套设备的动力核心，承担着将电能转化为旋转机械能、驱动整套作业机构稳定运转的核心作用，能够在常规工业厂房、户外作业站点、配套设备集成等多种工况下提供持续可靠的动力输出。从产品功能特性来看，这款电机采用成熟的鼠笼式异步电机结构设计，外壳排布有密集的轴向散热筋，能够在电机持续运转过程中通过转子自带的风叶带动空气沿散热筋快速流通，及时带走绕组与铁芯产生的工作热量，避免电机因长时间高负载运行出现过热退磁、绝缘老化加速的问题，有效延长设备的连续运行时长与整体使用寿命。电机顶部设计有一体式吊环结构，能够在设备进场安装、后期检修移位时直接通过吊具完成整台电机的吊装转运，无需额外捆绑吊装点位，大幅降低现场安装的操作难度与吊装风险。接线盒采用侧置独立腔体设计，与电机主体的散热腔体完全分隔，能够避免外界粉尘、水汽侵入接线端子部位，保障电气连接的稳定性，同时接线腔预留有充足的走线空间，方便现场施工时完成电缆接入与端子压接作业。从设计思路层面，这款电机采用左置安装机架的布局形式，安装脚位与电机主体采用一体化铸造成型结构，能够保障安装基准的统一性，避免拼接式机架带来的安装公差累积问题，在设计过程中充分考虑了通用工业场景的安装互换性，输出轴的轴径、键槽尺寸、安装孔的孔距与中心高都匹配行业通用的182T机架标准，用户在替换同规格旧电机、或者集成到新设计的设备中时，无需额外调整安装位的尺寸、也无需定制专用的连接法兰，能够直接完成装配对接，大幅降低设备的设计与改造成本。输出轴端采用标准的圆柱轴加平键连接结构，能够通过联轴器、皮带轮、齿轮等多种传动部件与负载端完成连接，适配不同传动形式的设备需求，轴端还设计有标准的螺纹孔，方便用户安装轴端挡圈，避免传动部件在高速运转过程中出现轴向窜动脱落的问题。从外形尺寸与安装边界来看，这款电机的整体外形充分考虑了工业现场的安装空间限制，接线盒侧凸尺寸、散热筋的外圆直径、吊环的顶部高度都经过紧凑化设计，既保障了足够的散热面积与结构强度，也尽可能压缩了非必要的外凸尺寸，能够适配空间相对局促的设备安装舱位；底部安装脚的四个安装孔采用长圆孔设计，允许现场安装时在小范围内调整电机的轴向位置，方便用户调整皮带张紧度、或者校准与负载端的同轴度，降低现场安装的调试难度。电机端盖采用高强度铸铁材质，轴承室的加工精度达到行业较高标准，能够为转子提供稳定的旋转支撑，减少运转过程中的径向跳动，降低运转噪音与轴承磨损速度，保障电机在长期高负载运行下的稳定性。
