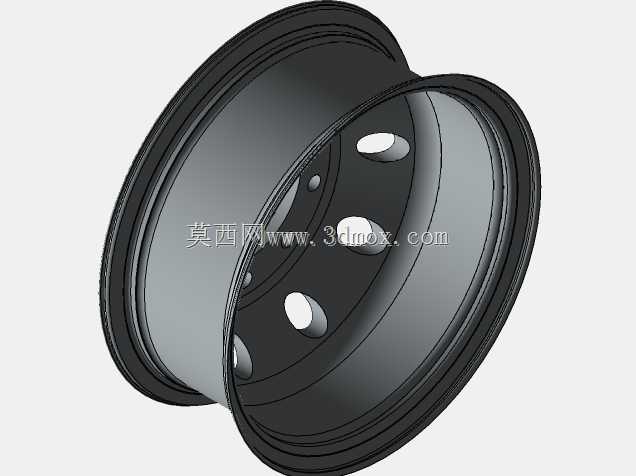

8.5X22规格卡车钢制轮毂结构设计

　　商用车行走系统的承载部件里，钢制轮毂是直接衔接轮胎与车桥轴头的核心结构，这款8.5X22规格的轮毂，适配断面宽度8.5英寸、轮辋名义直径22英寸的载重子午线轮胎，主要应用在重型载货卡车、工程自卸车的非转向驱动桥位置，日常承担整车满载状态下的垂直载荷、起步制动时的扭矩传递，以及非铺装路面行驶时的侧向冲击载荷。从结构设计逻辑来看，轮辋部分采用多段式滚压成型的钢制结构，轮缘位置做了加厚卷边处理，避免轮胎拆装过程中出现锐边割伤胎圈的问题，同时轮缘的径向跳动公差控制在1.2mm以内，保证高速行驶时轮胎不会出现异常偏摆。轮辐与轮辋的连接采用圆周满焊工艺，焊缝位置避开了应力集中的轮座圆弧区，防止长期交变载荷下焊缝出现疲劳开裂。

　　轮辐上的螺栓孔采用等节距圆周排布，孔位加工时预留了0.2mm的装配间隙，既方便轴头对位安装，也能抵消部分制动时产生的热膨胀量，避免螺栓出现剪切断裂。中心定位孔的尺寸严格匹配对应车桥的轴头凸缘直径，装配时采用止口定位方式，相比螺栓定位的结构，能大幅降低轮端的动平衡偏差，减少整车行驶时的方向盘抖动问题。轮辐上的减重孔采用长圆形结构，并非单纯为了降低重量，孔位的排布经过受力仿真优化，在不降低轮辐整体抗弯强度的前提下，能给制动鼓留出足够的散热空间，长下坡工况下制动鼓产生的热量可以通过减重孔快速流通散出，避免制动效能热衰退。轮辋的胎圈座位置做了5度的倾斜角设计，和轮胎胎圈的锥面完全贴合，充气后胎圈能均匀压紧在胎圈座上，不会出现慢漏气的问题，

　　同时胎圈座表面做了喷丸处理，提升表面粗糙度的同时也能增强防锈能力，避免长期使用后锈迹粘连胎圈导致拆胎困难。从安装边界来看，这款轮毂的偏距参数经过匹配计算，装配后整车的轮距符合原厂设计要求，不会出现轮胎蹭擦钢板弹簧或者车架翼板的问题，轮辋的气门嘴孔位置预留了足够的操作空间，后续给轮胎充气、检测胎压时不需要额外调整轮毂角度。在实际使用场景中，这类钢制轮毂相比铝合金轮毂，抗冲击能力更强，在工地、矿山这类非铺装路面行驶时，即使遇到路面凸起的石块撞击，也不容易出现开裂变形的问题，后期维护成本更低，轮辋表面出现轻微变形时可以通过专用设备校正，不需要整体更换。设计过程中需要重点关注轮辐与轮辋连接位置的应力分布，

　　满载状态下这个位置的交变应力幅值最大，通过调整轮辐的过渡圆弧半径，把应力集中系数降到2.0以下，能有效提升轮毂的疲劳寿命，通过台架弯曲疲劳试验的循环次数满足商用车轮的行业标准要求。另外轮辋的槽深尺寸经过优化，既保证轮胎拆装时有足够的操作空间，也不会因为槽深过大降低轮辋的整体刚度，避免轮胎充气后轮辋出现径向变形。轮辐的安装面做了车削加工，平面度控制在0.1mm以内，装配后和轴头法兰面完全贴合，不会出现局部间隙导致的螺栓松动问题，螺栓孔的端面也做了锪平处理，让螺母的压紧面完全贴合，保证每个螺栓的预紧力均匀分布。
