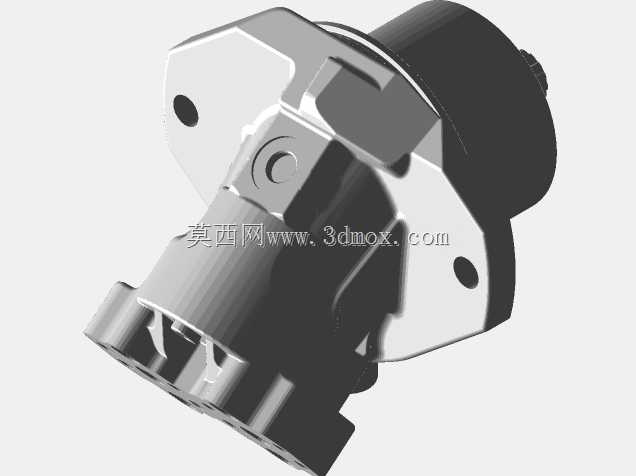

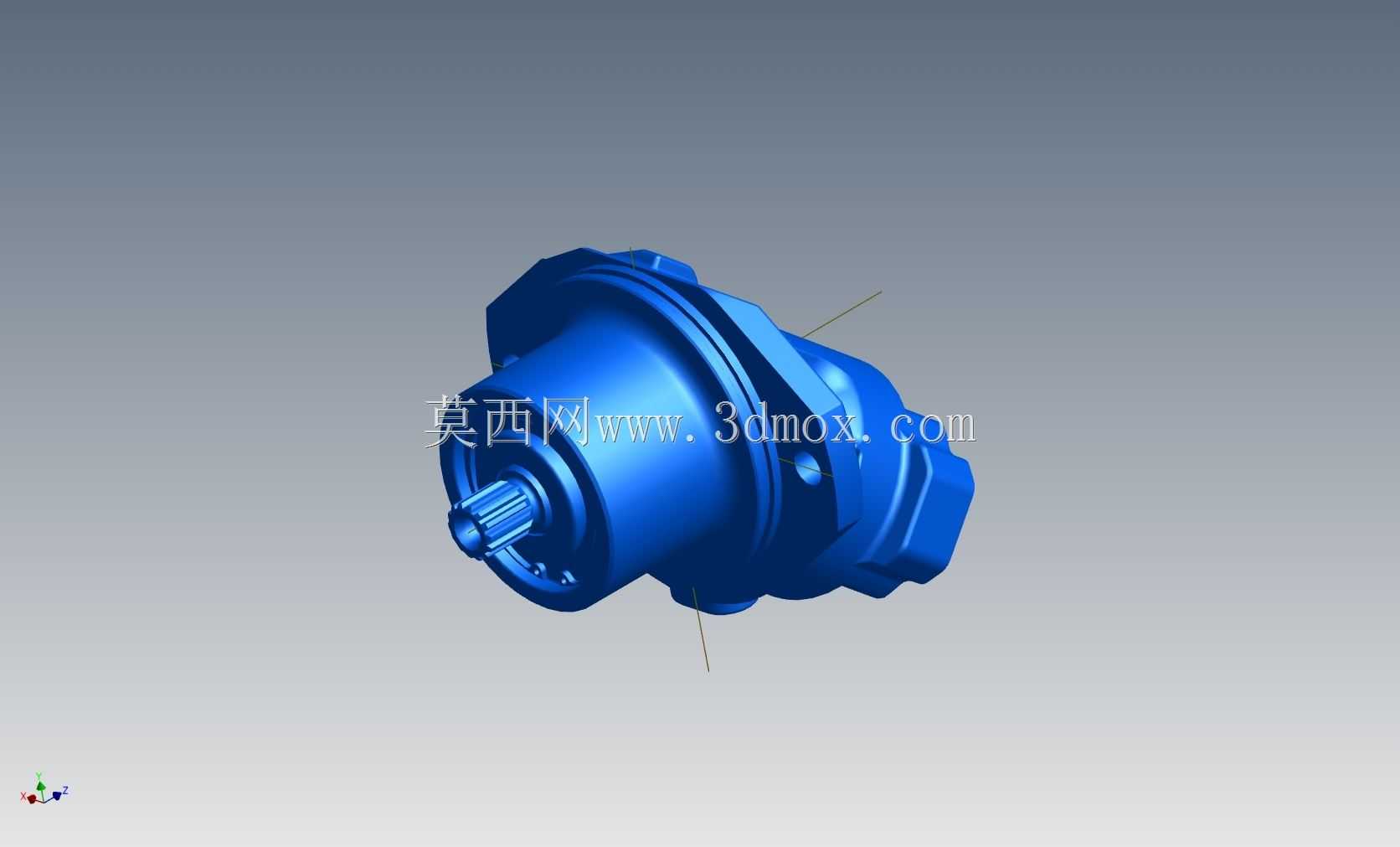

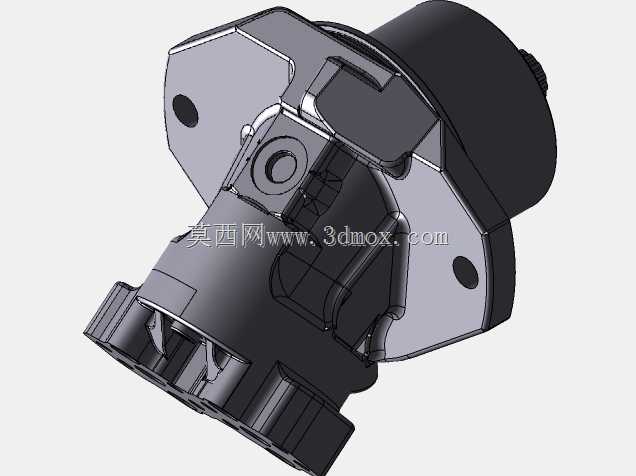

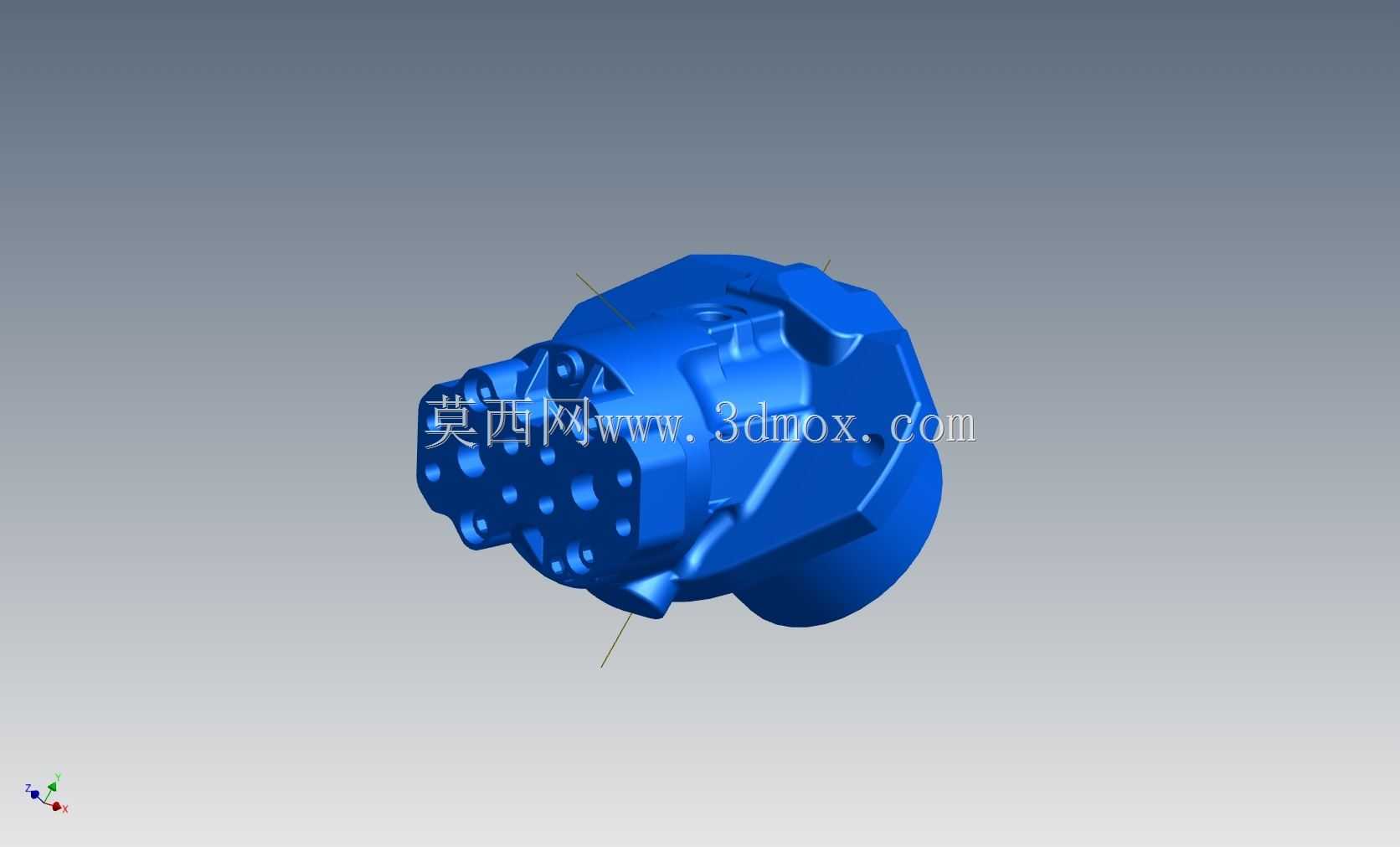

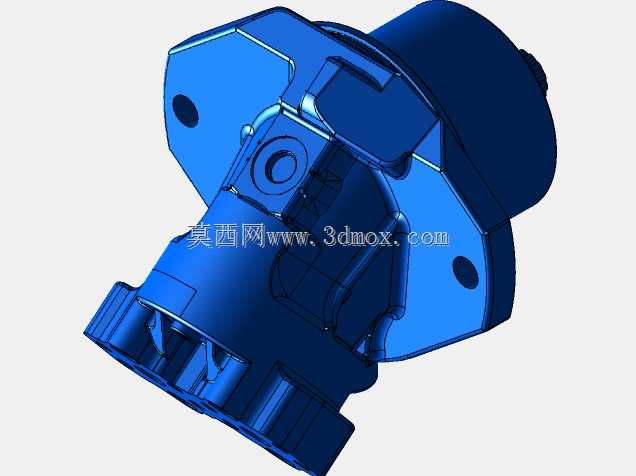

博世力士乐弯轴式轴向柱塞液压泵结构

这款弯轴式轴向柱塞液压泵是液压传动系统中的核心动力转换元件，主要应用在工程机械、重型矿山设备、大型农业机械、船舶甲板机械以及高端工业液压站等需要高压大流量液压动力输出的场景中，能够为整套液压回路提供稳定的压力油源，驱动液压油缸、液压马达等执行元件完成负载的推拉、回转等动作，是重载液压装备动力单元的核心组成部分。在实际作业场景中，这类液压泵可以适配开式液压回路的使用需求，能够在设备重载作业、频繁换向、转速波动的复杂工况下保持稳定的输出特性，为设备的动作可靠性提供基础保障。从功能特性来看，该泵采用固定排量设计，具备双向旋转的能力，可根据主机的动力输入转向灵活适配安装需求，无需额外调整泵体的内部配流结构即可匹配不同旋向的动力输出轴。其核心的弯轴式柱塞结构设计，能够让柱塞在缸体内部的往复运动行程更充分，相比同规格的斜盘式柱塞泵具备更强的抗污染能力、更高的容积效率，在高压连续作业的工况下容积效率衰减更慢，能够长期保持稳定的流量输出，同时该结构的抗冲击负载能力更强，能够承受设备作业过程中产生的瞬时压力冲击，降低泵体内部结构损坏的概率。在产品设计思路上，这款泵的结构布局充分考虑了主机厂的安装适配需求，安装法兰采用通用的ISO标准规格，安装螺栓孔的跨距设置为200mm，能够直接适配多数主流重载液压设备的动力舱安装位，无需额外设计转接法兰即可完成装配；输出轴采用标准的花键规格，能够和不同厂家的动力输出端、联轴器实现快速匹配，降低主机厂的配套设计成本。油口采用标准SAE法兰连接形式，进油口、回油口以及后端的控制油口均采用行业通用的规格尺寸，能够和标准的液压管路接头直接适配，无需定制特殊接头即可完成管路连接，同时无回路冲洗的结构设计简化了泵体的外接管路需求，降低了系统集成的复杂度。在安装边界方面，该泵的整体外形结构紧凑，在保证大排量输出能力的前提下尽可能压缩了径向和轴向的安装尺寸，能够适配空间较为紧凑的动力舱布局，安装时只需保证输入轴和动力输出轴的同轴度在允许范围内，同时预留足够的管路连接操作空间即可完成装配，日常维护时只需按照保养周期检查油液清洁度、更换轴封即可，维护操作十分便捷。
