空气制动拉紧螺钉式刹车调整臂结构模型

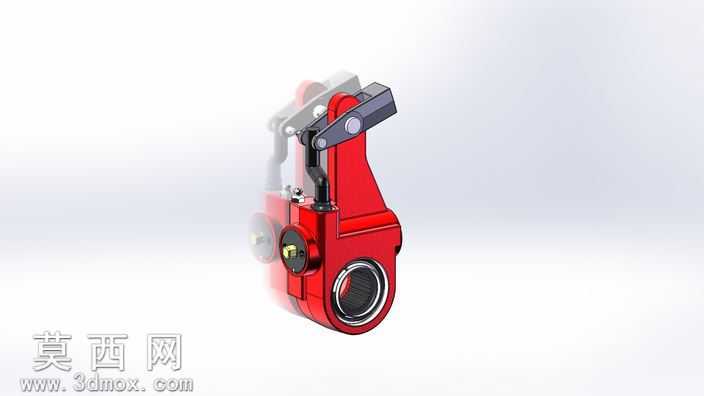

本模型为商用车空气制动系统配套的刹车调整臂三维结构，建模过程以SolidWorks为核心工具完成全参数化构建，首先依据商用车制动间隙自动补偿的功能需求拆解整体结构，将模型划分为壳体主体、调节蜗杆、蜗轮齿圈、控制臂组件、拉紧螺钉、复位弹簧、连接销轴七大核心模块，各模块均采用自底向上的装配逻辑完成配合约束，确保蜗轮蜗杆啮合间隙、控制臂摆动行程、螺钉锁紧行程均符合实际制动部件的尺寸公差要求。建模阶段对壳体的铸钢材质特征做了细节还原，壳体表面的铸造拔模斜度、安装定位凸台、注油孔螺纹、销轴安装孔的倒角特征均逐一绘制，未对非关键结构做过度简化；内部蜗轮齿圈采用渐开线齿形参数化生成，齿面啮合接触区域做了贴合实际的公差预留，调节蜗杆的方头调节端、锁紧卡槽结构完全匹配实车调整操作的结构需求，拉紧螺钉的螺纹段、光杆定位段、锁紧头结构按照空气制动管路的安装空间做了适配设计。渲染阶段采用Keyshot完成材质与场景搭建，壳体赋予铸钢喷红漆的材质效果，还原金属漆面的细微颗粒质感与边缘磨损的做旧细节，蜗杆、蜗轮、销轴等运动部件赋予调质合金钢的哑光金属材质，弹簧部件赋予弹簧钢的亮面金属质感，控制臂的铰接衬套赋予耐磨橡胶的深色哑光材质，通过三点布光突出调整臂的结构层次，半透明叠加的运动示意效果直观展现制动间隙调整过程中控制臂的摆动行程与蜗轮蜗杆的传动逻辑。设计思路围绕空气制动系统的间隙自动补偿功能展开，重点还原调整臂在制动过程中随刹车片磨损自动调节制动间隙的机械结构，拉紧螺钉的锁紧结构可避免车辆运行过程中调节机构出现松脱移位，壳体的密封结构设计可阻挡泥水、粉尘进入内部蜗轮蜗杆啮合区域，延长部件的使用寿命，各连接销轴的润滑通道结构也在模型中做了完整呈现，可直接用于商用车制动系统的教学演示、结构改进验证以及配套维修培训的三维演示素材，模型各部件可单独导出用于工程图生成、运动仿真分析等后续设计环节。
