圆锥滚子轴承外圈三维结构设计

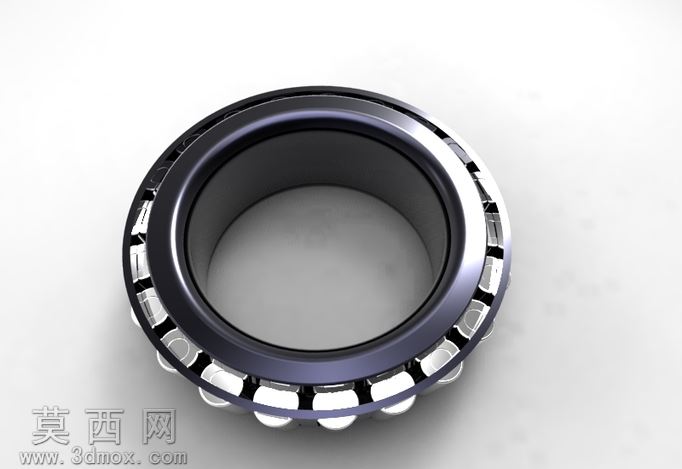

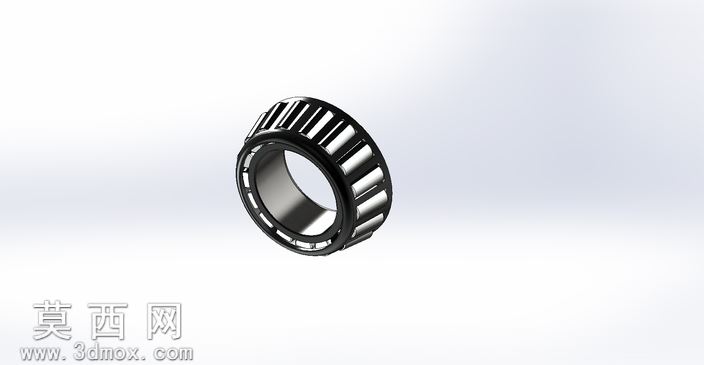

本作品为圆锥滚子轴承外圈的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，整体严格遵循滚动轴承的通用设计规范，还原真实工业级圆锥轴承外圈的结构特征。建模初期先梳理圆锥轴承外圈的核心结构逻辑：该零件作为圆锥滚子轴承的外环承载部件，整体为带锥度的环形结构，内圈设置有与圆锥滚子匹配的锥形滚道，滚道表面的锥度参数经过精准校准，可保证与圆锥滚子的锥面完全贴合，均匀承受径向与轴向的复合载荷。建模时先绘制旋转截面草图，对内外径尺寸、滚道锥角、外圈壁厚、挡边高度等核心参数进行约束，通过旋转凸台命令生成外圈基体，随后对外圈的安装倒角、滚道边缘过渡圆角、外圆柱面的粗糙度预留区域进行细节处理，所有圆角与倒角参数均符合机械加工的工艺要求，避免出现应力集中的尖锐结构。材质设置阶段选用高碳铬轴承钢作为基础材质，通过材质编辑器调整金属表面的反光度、粗糙度与环境反射参数，还原轴承钢经过淬火热处理后的金属质感，外圆柱面设置为均匀的亚光金属质感，滚道接触面则设置为高精度磨削后的亮面金属效果，通过渲染环境的光影调整，清晰呈现滚道的锥面结构与外圈的壁厚变化。结构设计上充分考虑圆锥轴承外圈的实际使用场景，外圈的外圆柱面为基准安装面，尺寸公差预留了与轴承座配合的安装余量，滚道的锥度参数与同系列圆锥滚子、内圈的参数完全匹配，可实现整套轴承的装配验证，挡边结构可限制滚子的轴向位移，保证轴承运转过程中滚子不会出现脱出问题。渲染阶段采用柔和的工业产品展示光影，通过多角度光源照射突出零件的环形结构与锥面特征，避免出现过强反光遮挡结构细节，整体模型可用于机械结构的装配仿真、轴承选型的可视化展示、机械设计教学的演示素材，也可作为相关传动部件设计的参考模型，帮助设计人员快速完成包含圆锥轴承的机械结构整体装配，减少重复建模的工作量，提升机械设计的整体效率。
