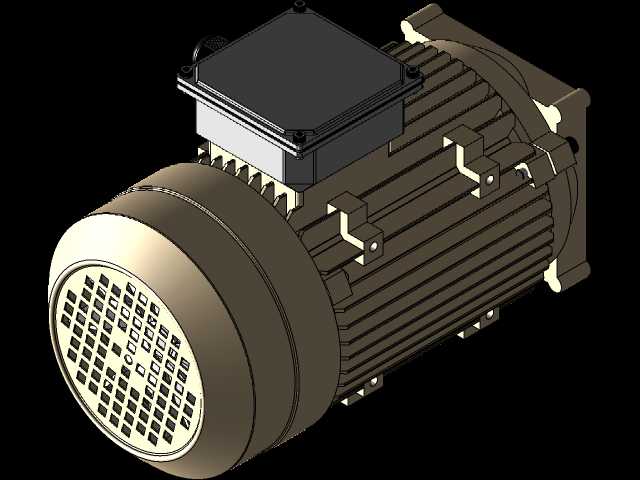

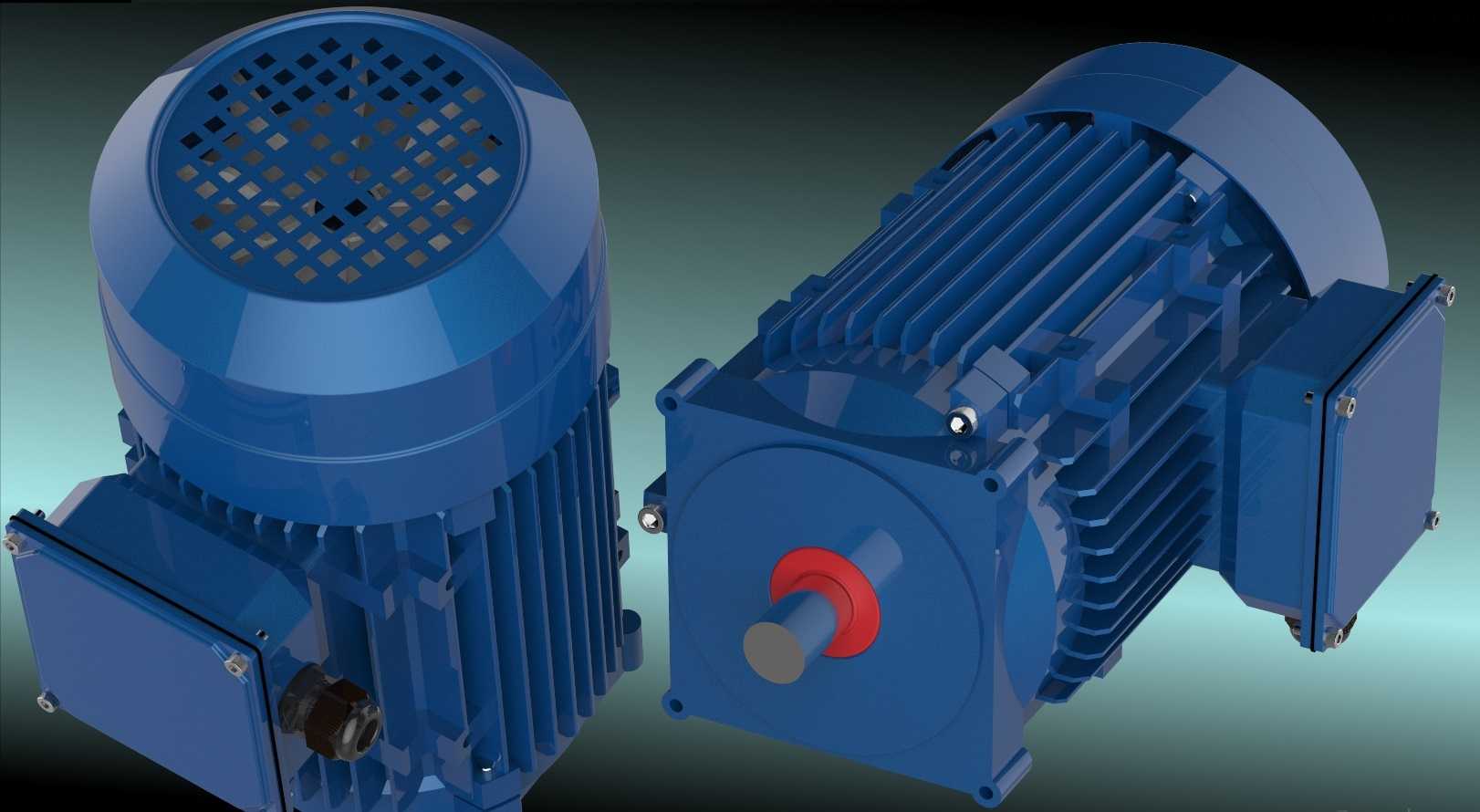

方形法兰安装式90机座交流电机结构

这款方形法兰交流电机机座结构，是工业传动场景中应用极为广泛的动力输出核心部件，适配液压装置、液压升降机、压力机等多类需要稳定旋转动力输出的工业设备，可在常规工业车间环境下为整套设备提供持续可靠的动力源，也可适配各类输送线、小型加工设备的动力配套需求，覆盖轻工加工、重工制造、物料输送等多个应用场景。从实际用途来看，该结构作为交流电机的承载主体，需要同时容纳定子、转子、绕组、散热结构等电机核心组件，同时承担动力输出端的连接定位、整机安装固定、运行过程中的散热导流、外部接线防护等多重功能，是保障电机长期稳定运行的核心结构载体。在功能特性设计上，机座外部采用轴向排布的散热筋结构，能够在电机运行过程中大幅增加与空气的接触面积，配合尾部风罩内的散热风叶，可快速将绕组运行产生的热量传导散发，避免电机长时间高负载运行出现过热故障；输出端采用方形法兰安装结构，相比圆形法兰拥有更高的安装定位精度，法兰面的安装孔位采用对称式布局，可直接与被驱动设备的安装面对接固定，无需额外加装过渡连接支架，能够有效缩减动力单元的整体安装空间，同时保证动力输出轴与被驱动部件的同轴度，降低传动过程中的振动与噪音。接线盒设置在机座侧方，采用密封式结构设计，可对内部接线端子起到防护作用，避免车间内的粉尘、切削液飞溅进入接线部位引发电路故障，同时预留的电缆密封套结构可适配不同线径的动力电缆接入，保证接线部位的密封可靠性。从设计思路来看，该机座结构采用一体化压铸成型的设计逻辑，在保证结构整体强度的前提下尽可能缩减不必要的壁厚，降低整机重量；尾部的风罩采用格栅式通风结构，既能够保证散热气流的顺畅通过，又可阻挡外部较大体积的杂物进入风罩内部触碰旋转风叶，提升运行安全性。在外形尺寸与安装边界上，该机座对应90规格的电机安装尺寸，方形法兰的安装孔位间距、输出轴的轴径与伸出长度、机座的底脚安装孔距均符合通用工业电机的尺寸规范，可直接替换同规格的常规电机产品，无需对配套设备的安装结构进行改造；整机的径向尺寸与轴向长度经过优化，在保证内部组件安装空间充足的前提下，尽可能压缩了整体体积，可适配安装空间较为紧凑的设备场景，安装时只需保证法兰安装面与设备安装面贴合平整，紧固螺栓按照对角顺序锁紧即可完成固定，后续维护过程中也可快速完成拆装更换。
