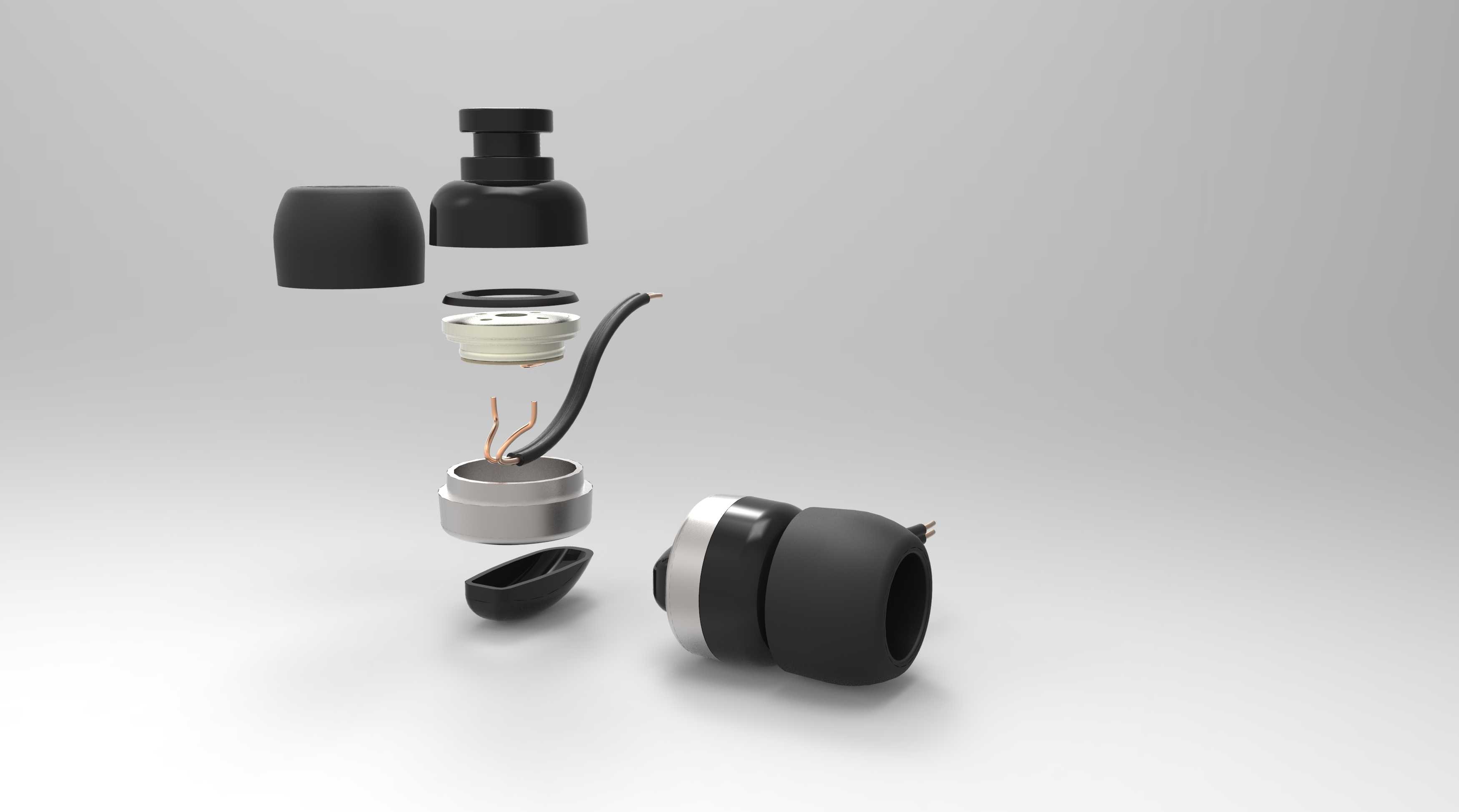

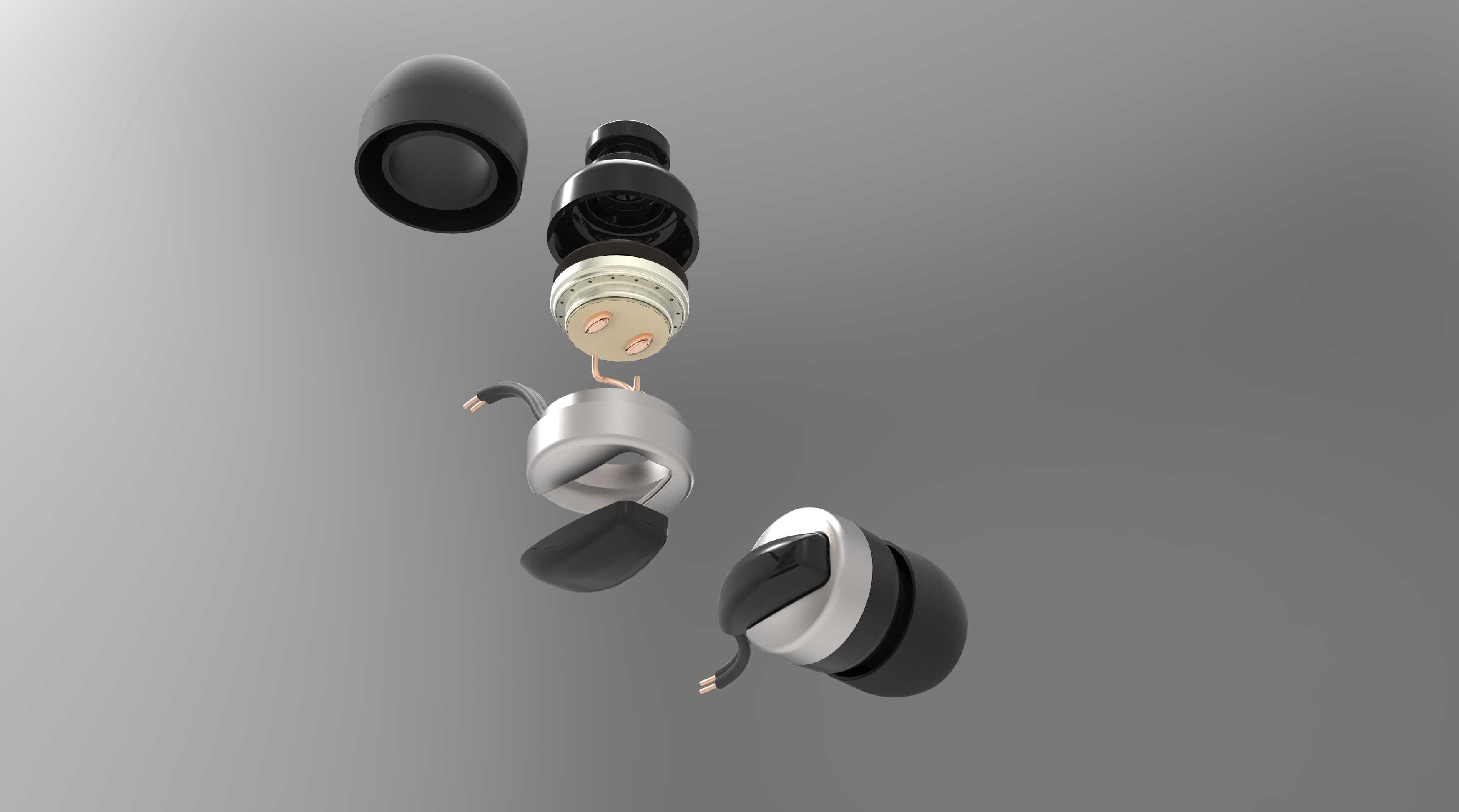

入耳式有线耳机爆炸结构三维设计

本次呈现的入耳式有线耳机结构设计，聚焦日常随身音频收听场景的实际使用需求，覆盖通勤出行、办公桌面、居家休闲等多场景的佩戴使用要求，核心用途是为终端设备提供音频输出通路，将电信号转化为可被人耳接收的声波信号，同时兼顾佩戴舒适度与结构耐用性。从产品功能特性来看，该款耳机采用入耳式佩戴结构，依靠软质硅胶耳塞与耳道的贴合实现被动物理隔音，能够有效降低环境杂音对音频收听的干扰，提升低频段的声音表现；内部集成发声单元、信号引线、壳体支撑结构、出线防护结构等核心部件，各部件通过分层嵌套的方式完成装配，出线位置做了弯折缓冲设计，可降低日常使用中线材弯折拉扯导致的内部引线断裂风险，提升产品的使用寿命。在设计思路层面，整体结构围绕小体积空间内的部件合理排布展开，首先根据人耳耳道的常规生理形态确定耳塞套的外形轮廓与尺寸区间，保证佩戴时的贴合度与异物感控制；其次将发声单元、金属配重环、后腔泄压结构在圆柱型壳体内做轴向排布，充分利用壳体内的有限空间，同时通过金属配重件调整整机的重量分布，避免佩戴时出现重心外滑脱落的问题；前腔与后腔壳体采用卡扣配合的装配方式，既保证装配后的结构密封性，也为后期维修拆解预留了操作空间，硅胶耳塞套采用过盈配合的方式套接在前出声管位置，可根据使用者的耳道尺寸更换不同规格的耳塞套，适配不同人群的佩戴需求。从外形尺寸与安装边界来看，整机装配完成后的最大外径控制在14毫米以内，入耳段长度控制在12毫米，适配绝大多数成年人的耳道尺寸，不会因插入过深造成耳道胀痛；内部各部件的装配公差控制在0.1毫米以内，保证各部件嵌套后无松动晃量，出声管位置做了圆角过渡处理，避免佩戴时尖锐边缘划伤耳道内壁；线材出线位置的弯曲半径预留了3毫米的安全边界，可承受日常使用中的反复弯折，不会出现线材外皮破损的问题。整体结构在满足声学性能要求的前提下，尽可能压缩了整机的体积与重量，单耳重量控制在5克以内，长时间佩戴也不会产生明显的坠重感，兼顾了实用性与佩戴体验。
