立式塑料注射成型生产设备结构设计

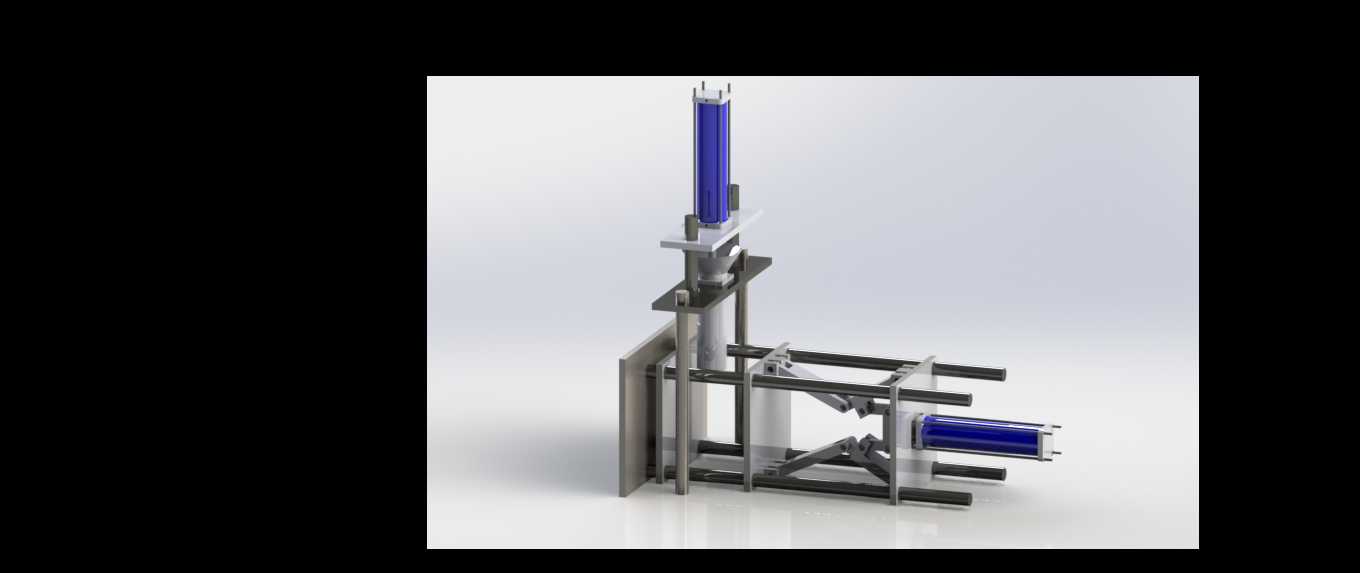

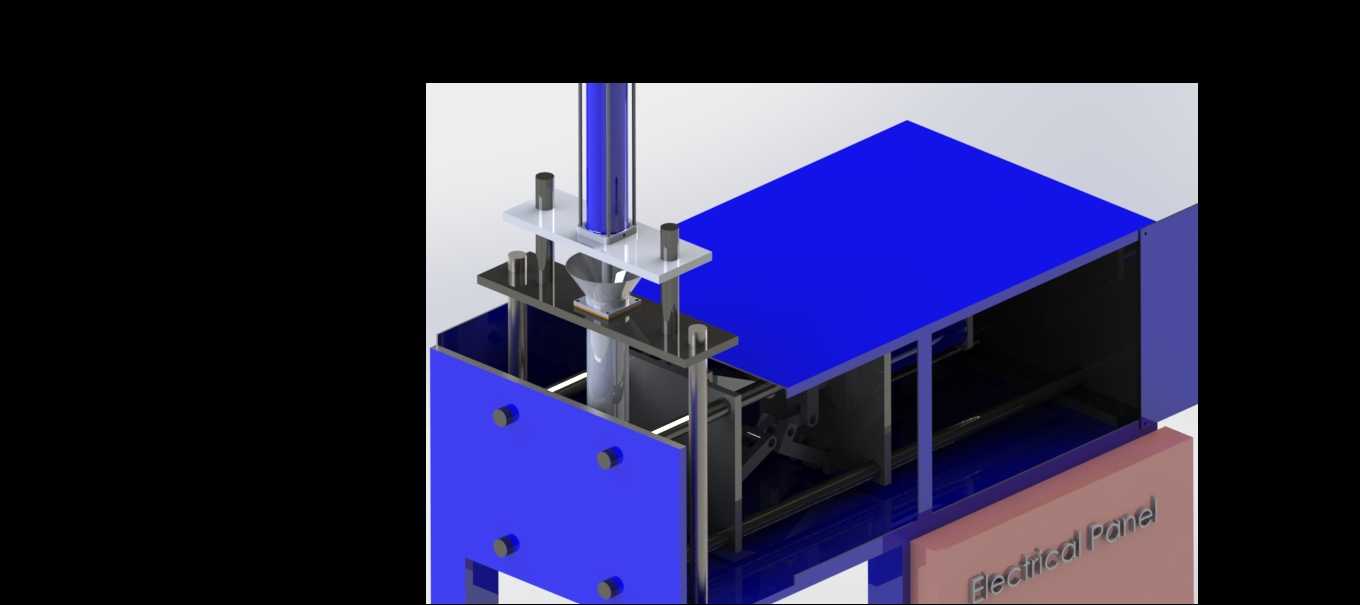

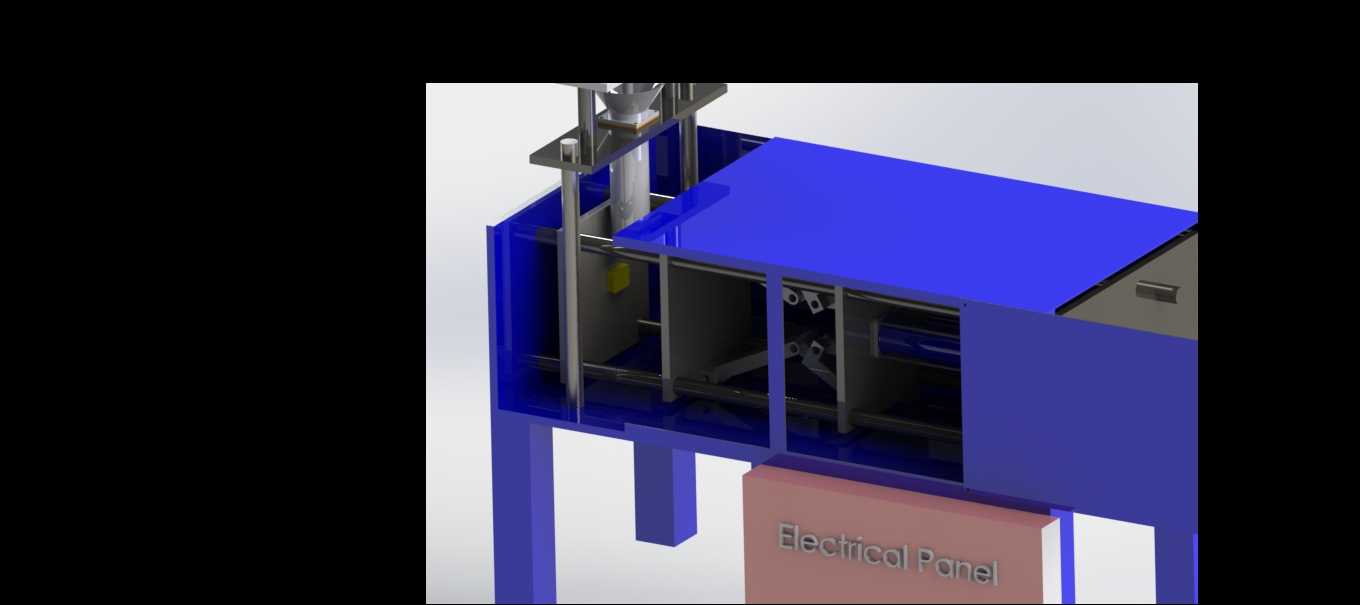

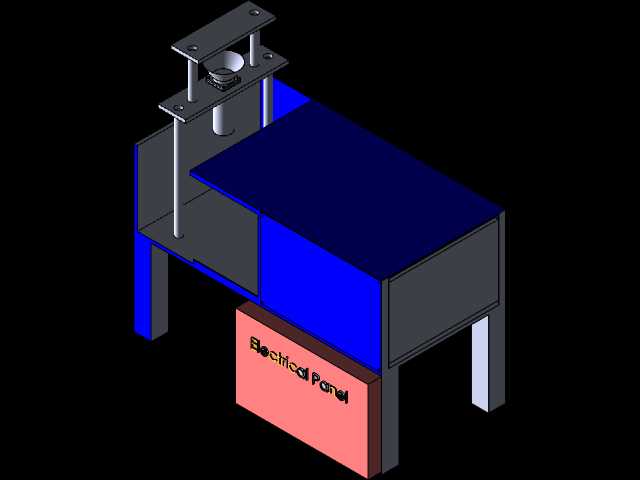

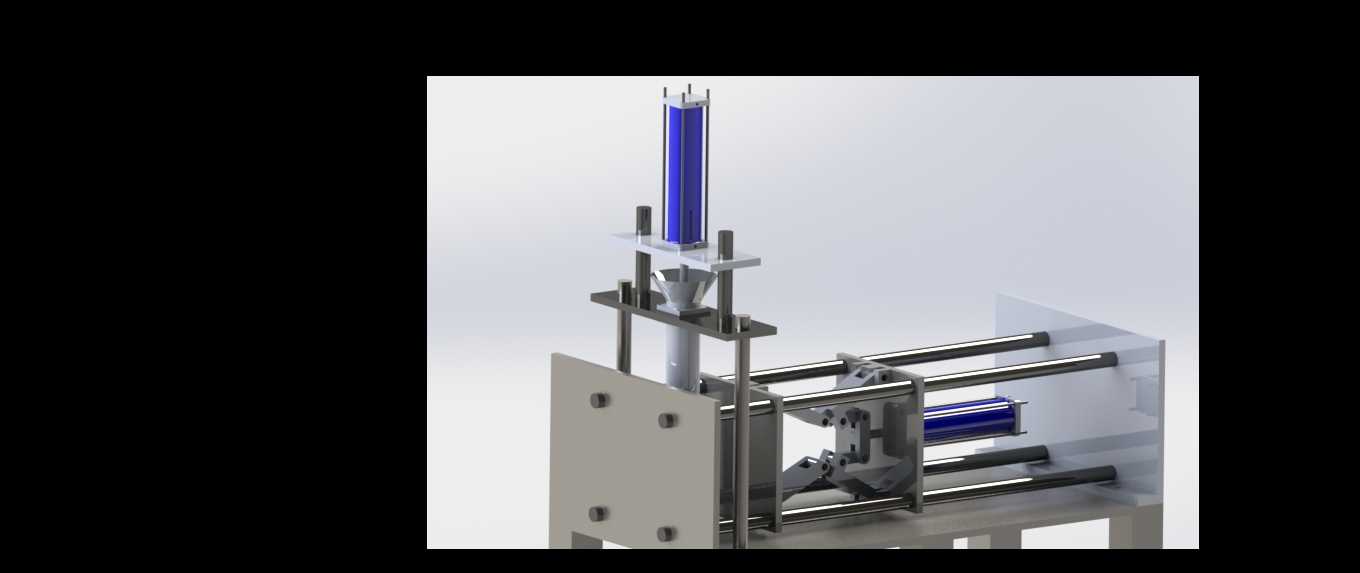

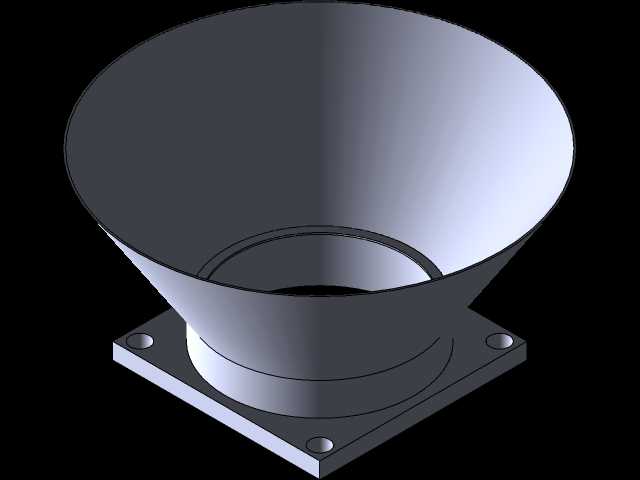

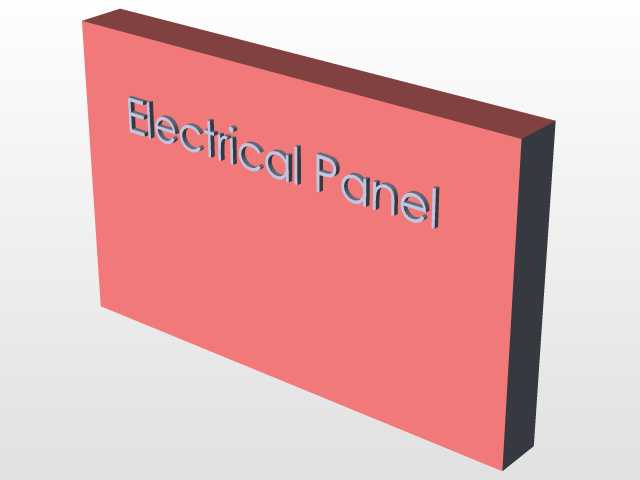

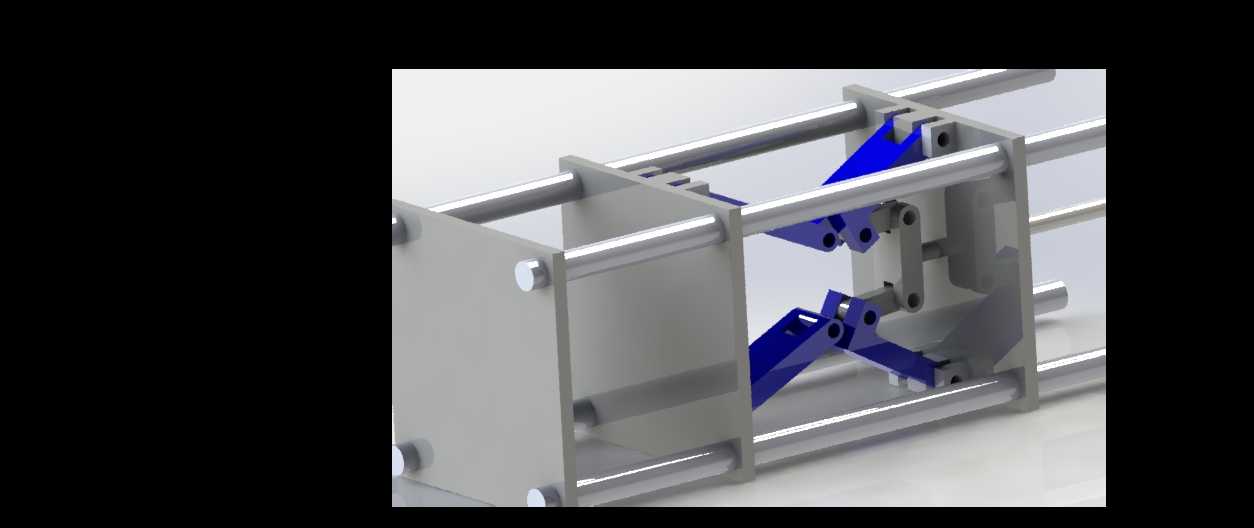

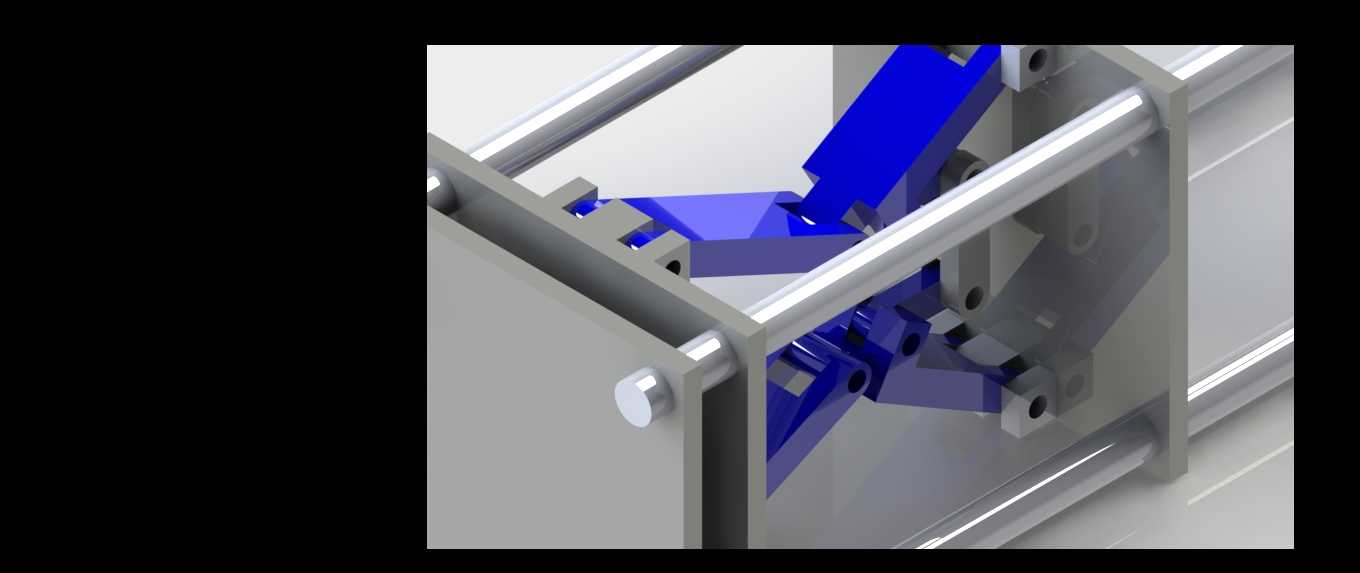

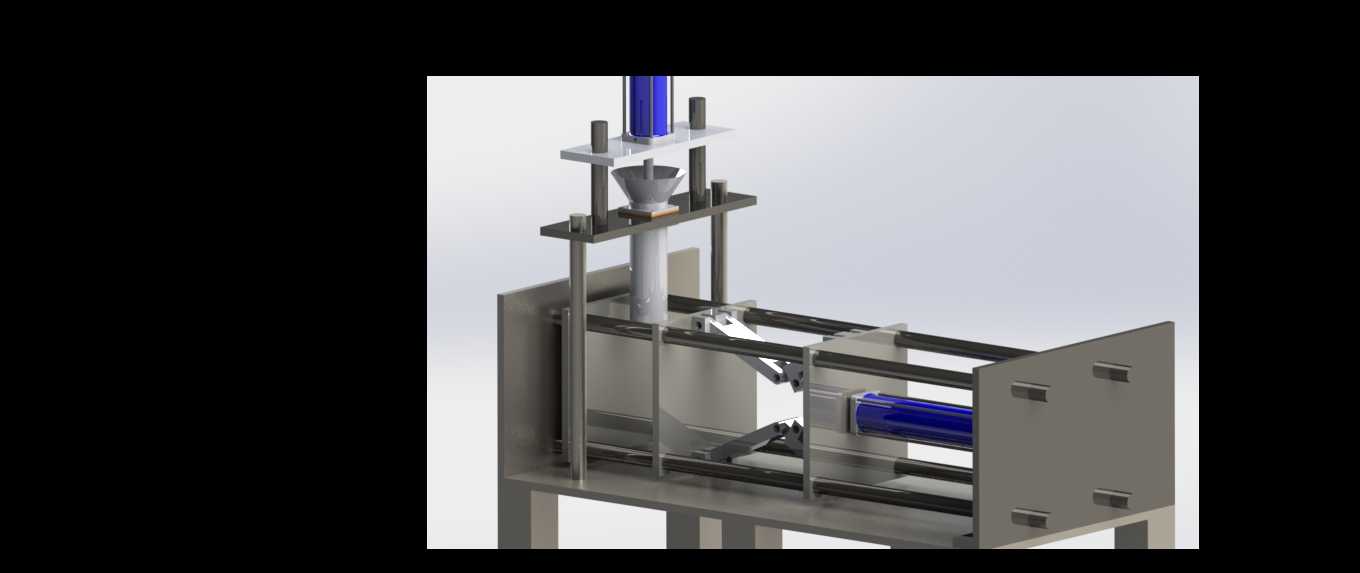

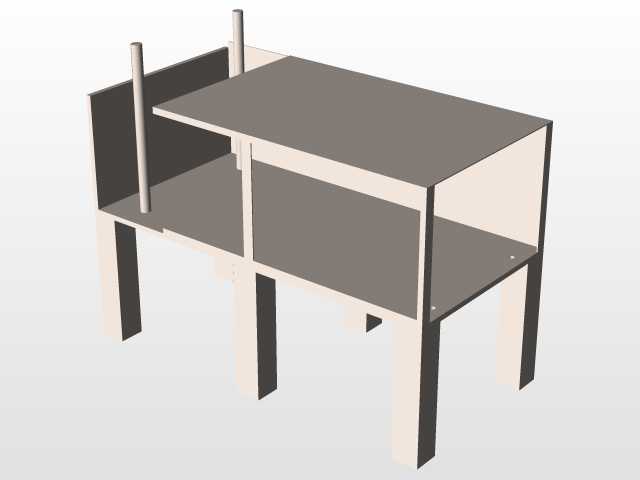

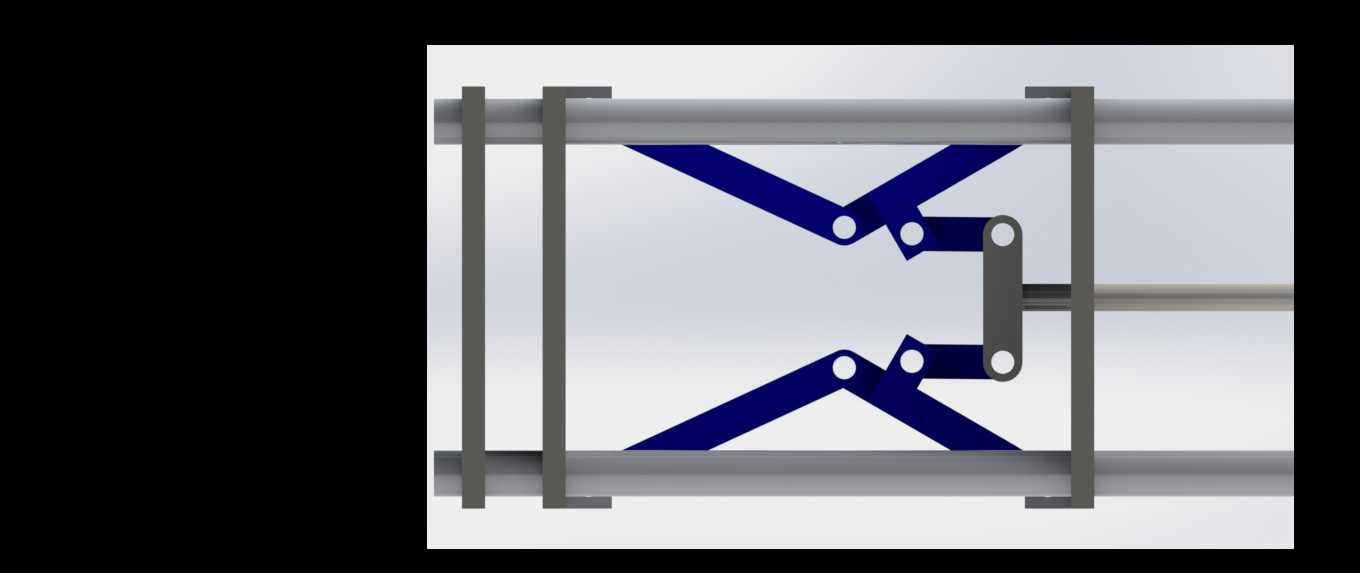

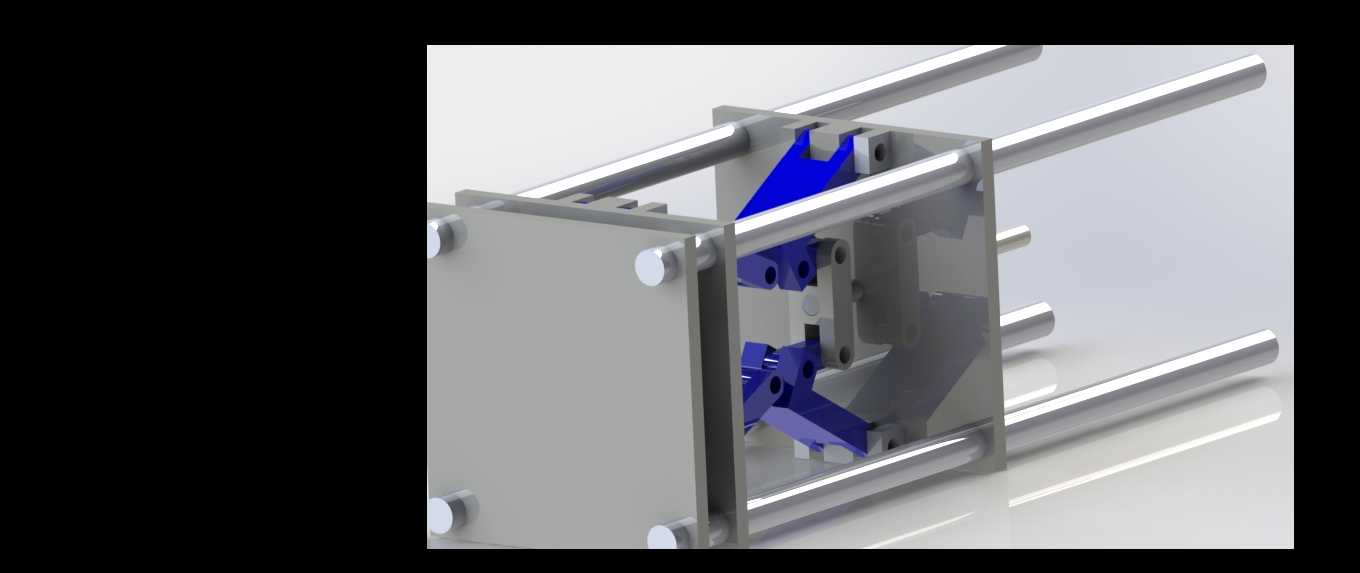

这款立式塑料注射成型设备，主要面向中小型塑料制品加工生产场景，可适配日用塑料配件、小型工业塑料结构件、电子电器塑料外壳等多类制品的成型作业，在小型注塑加工厂、制品打样车间、职业院校实训场地都能适配对应的生产与教学需求。设备采用立式机架布局设计，整体支撑结构采用方钢焊接框架作为承载主体，底部四条支撑腿预留了地脚螺栓安装孔位，可直接固定在硬化车间地面上，安装时需预留周边不小于八百毫米的操作与维护通道，设备上部操作台面高度适配成年操作人员站立作业的舒适区间，无需额外搭建操作站台即可完成上料、取件、参数调整等常规操作。设备的功能模块划分清晰，上部设置立式注射单元，集成了料斗、加热料筒、注射推进结构，可完成塑料原料的加热熔融、定量注射动作；中部为合模成型区域，设置了动模、定模安装工位，配套的锁模结构可提供足够的合模压力，避免注射过程中出现溢料、飞边问题；侧部独立设置电气控制舱，将电气控制元件与机械传动、加热单元做物理分隔，既可以避免机械运行振动、料筒散热影响电气元件使用寿命，也能方便检修人员单独对电控部分做维护调试，无需拆解机械主体结构。在设计思路上，这款设备优先考虑了小型生产场景的实用性需求，没有冗余的复杂功能结构，整体传动路径短，日常维护时可快速拆解外侧防护板接触到内部传动、加热部件，降低日常运维的难度；设备的料筒加热区域做了隔热防护设计，可减少热量散失降低生产能耗，同时避免操作人员误触造成烫伤。设备的整体外形尺寸适配小型车间的空间排布，无需超高厂房即可完成安装，进料口位于设备顶部，可配套小型自动上料机完成原料补给，下部合模区域预留了取件操作空间，既可以人工取件，也可配套小型机械手完成自动取件作业，适配不同自动化程度的生产需求。设备的电气舱做了独立的走线布局，强弱电线路分离排布，减少信号干扰，保障设备运行稳定性，整体结构兼顾了生产实用性、维护便捷性与空间适配性，可满足小批量塑料制品生产、新品打样、成型工艺教学等多场景的使用需求。
