立式合模结构塑料注射成型设备

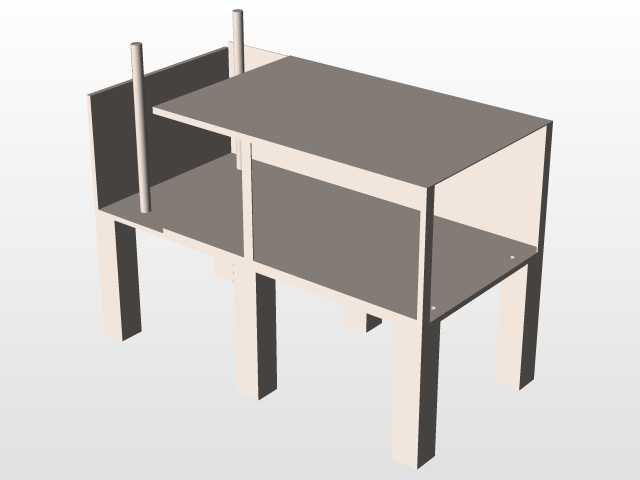

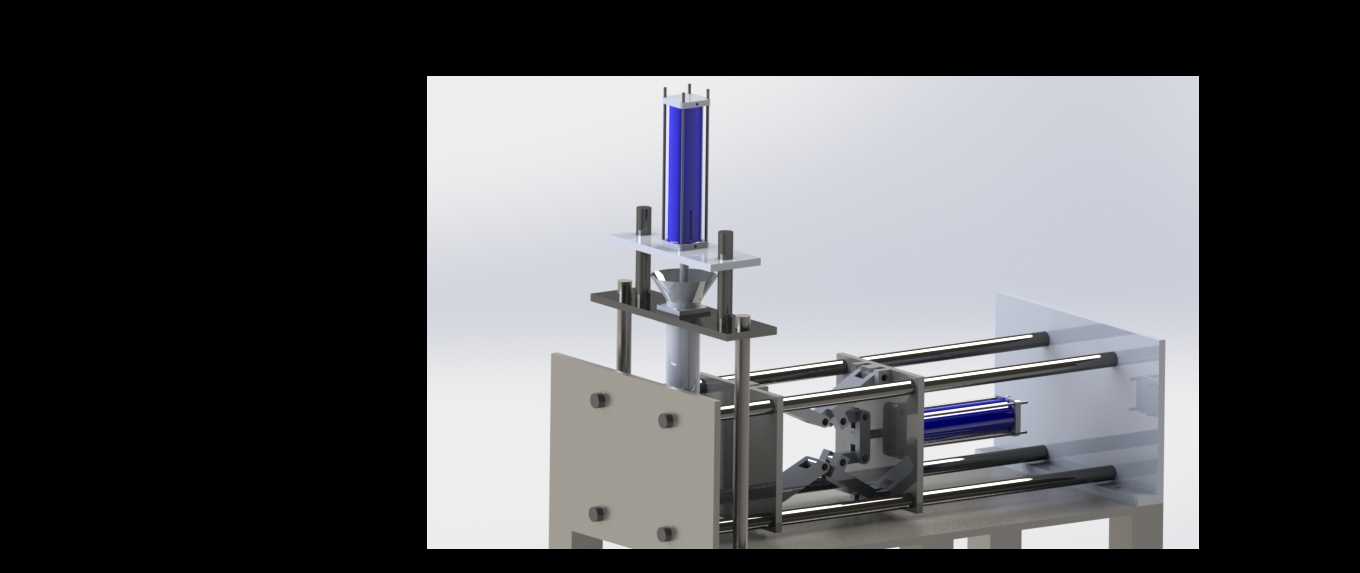

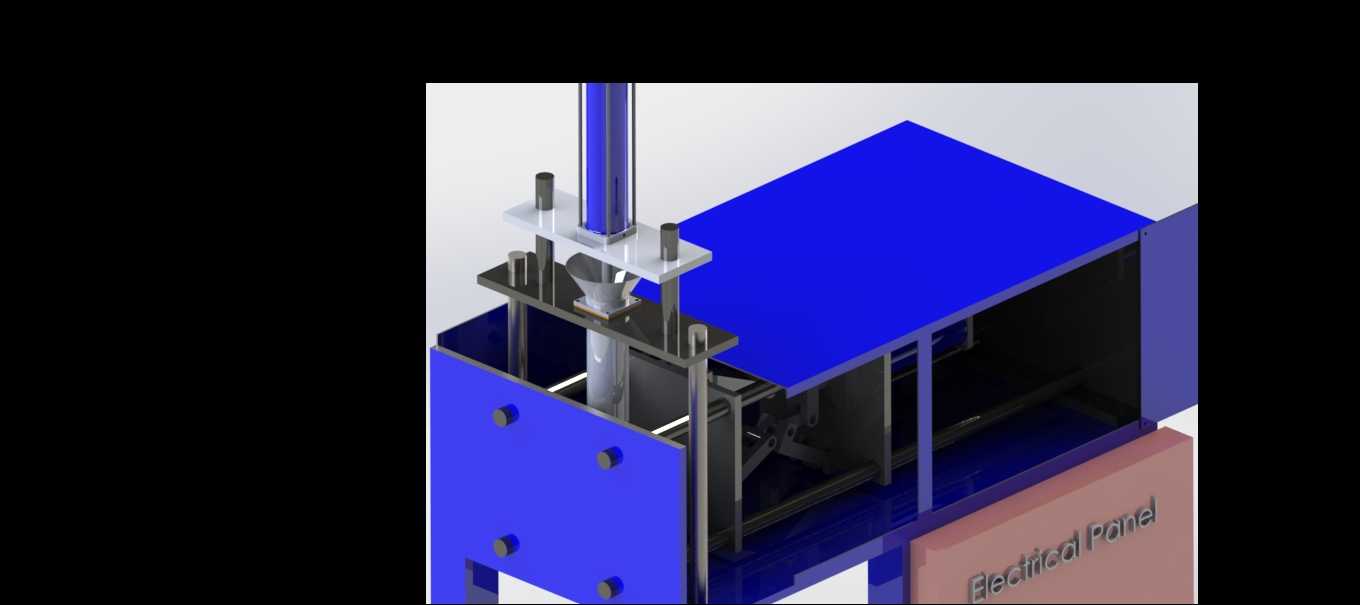

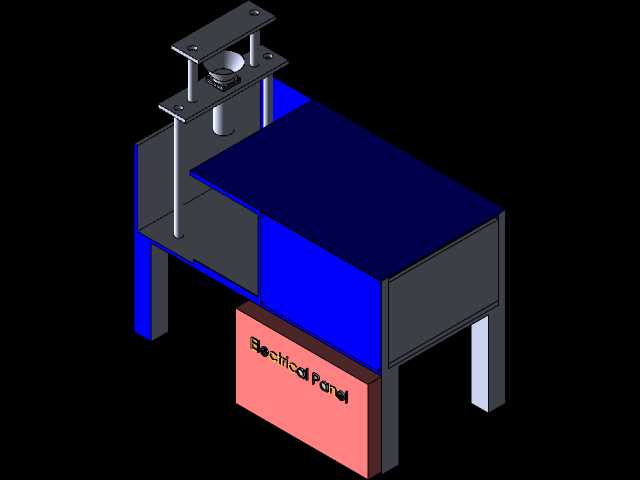

该塑料注射成型设备主要面向小批量塑料制品试制、实验室高分子材料成型实验、小型精密塑料件生产场景，可适配通用热塑性塑料的注射加工需求，能够完成从原料塑化、高压注射、保压冷却到开模顶出的完整注塑工序，适合小型加工车间、科研院所材料成型实验室、手板制作工坊等场景使用，可生产小型塑料结构件、塑料连接件、实验用标准试样等多种塑料制品。设备采用立式注射配合卧式合模的结构布局，上方立式布置的注射单元包含料筒、射嘴、驱动压合结构，可依靠竖向压力完成熔融塑料的高压注射动作，料筒区域预留加热元件安装位，可根据加工原料的熔融温度匹配对应的加热圈配置，保证原料充分均匀塑化，避免出现冷料、塑化不均导致的制品缺陷。卧式合模部分采用多根平行光轴作为动模板的导向支撑，导向轴经过同轴度校准设计，可保证动模板开合过程中的运行精度，避免合模错位导致的飞边、制品尺寸超差问题；合模驱动单元横向布置于定模板侧，可输出稳定的合模锁模力，抵消注射过程中模腔内部的熔融料压力，防止胀模问题发生。整体机架采用方钢焊接框架结构，底部预留设备安装固定孔位，可直接通过膨胀螺栓固定于硬化混凝土地面，无需额外制作复杂安装基础；设备整体占地宽度适配小型车间的工位排布，操作侧预留足够的操作空间，方便操作人员完成取件、模具更换、参数调整等日常操作。设计过程中优先考虑了结构的易加工性与装配便利性，所有安装板件采用标准板材切割加工，导向轴、紧固件均选用通用标准件，降低设备的加工制造成本与后期维护配件更换难度；合模行程与注射行程均预留足够的调节余量，可适配一定尺寸范围内的不同注塑模具，无需对设备主体结构进行大幅改动即可完成多品类小批量产品的生产切换；动模板侧预留顶出机构安装位，可根据模具结构配置对应的机械顶出或液压顶出结构，保证成型后制品可顺利脱离模腔，避免取件过程中出现制品变形、损坏的问题。设备的管路与线路排布预留专用走行空间，可将加热线路、驱动单元动力管路规整布置于机架侧方，避免线路管路与运动部件发生干涉，提升设备长期运行的稳定性与安全性。
