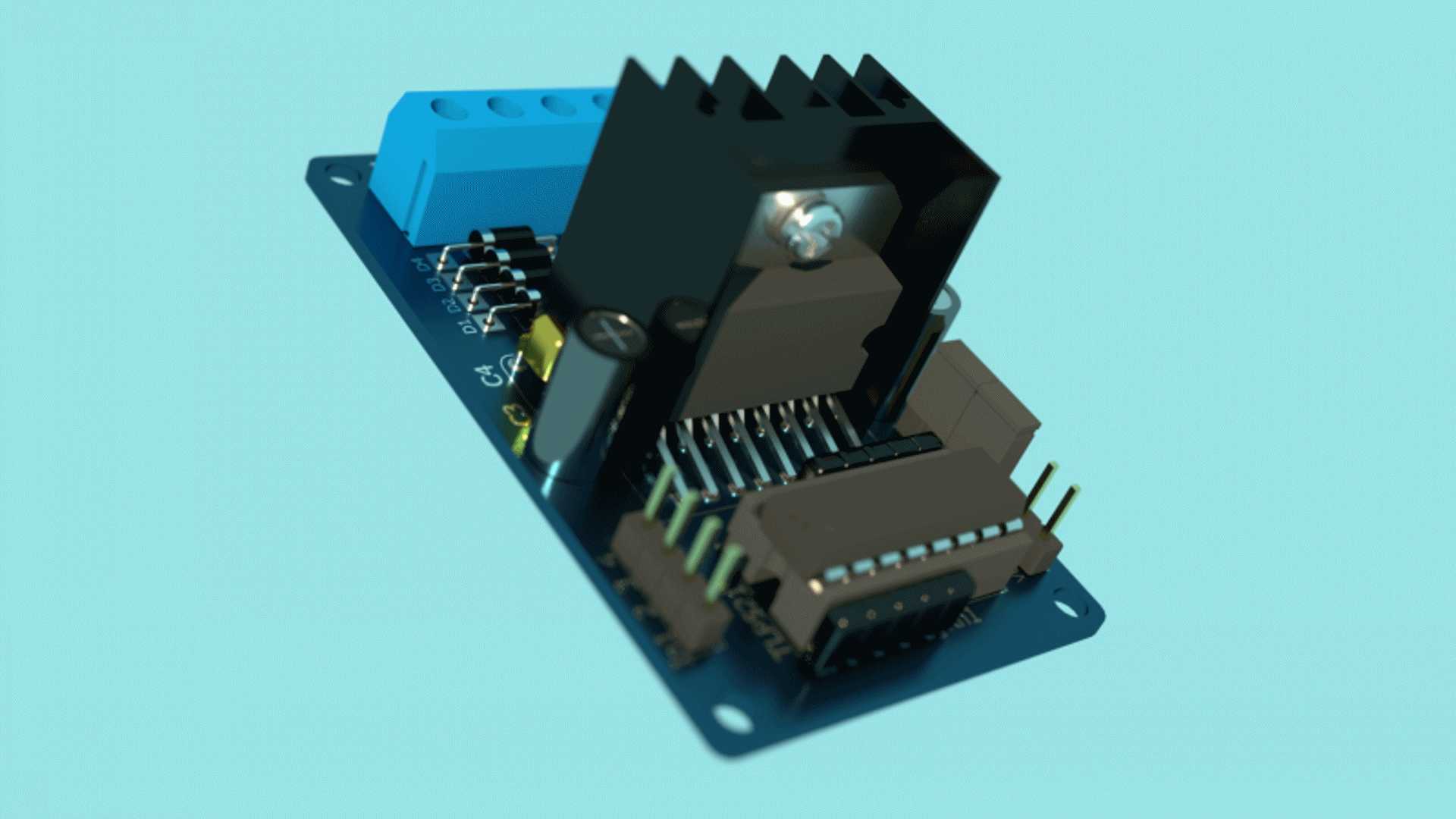

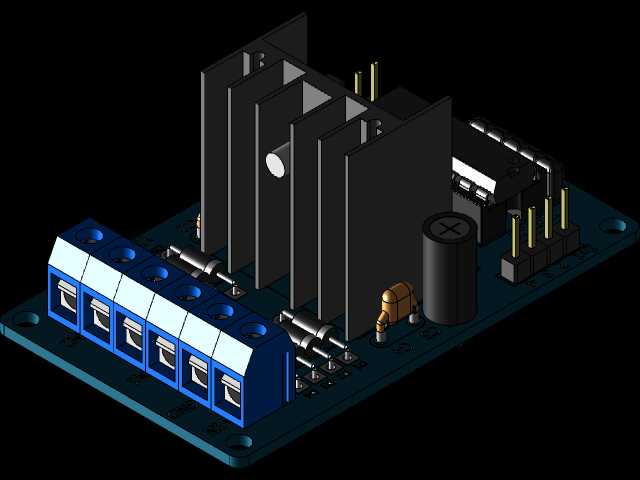

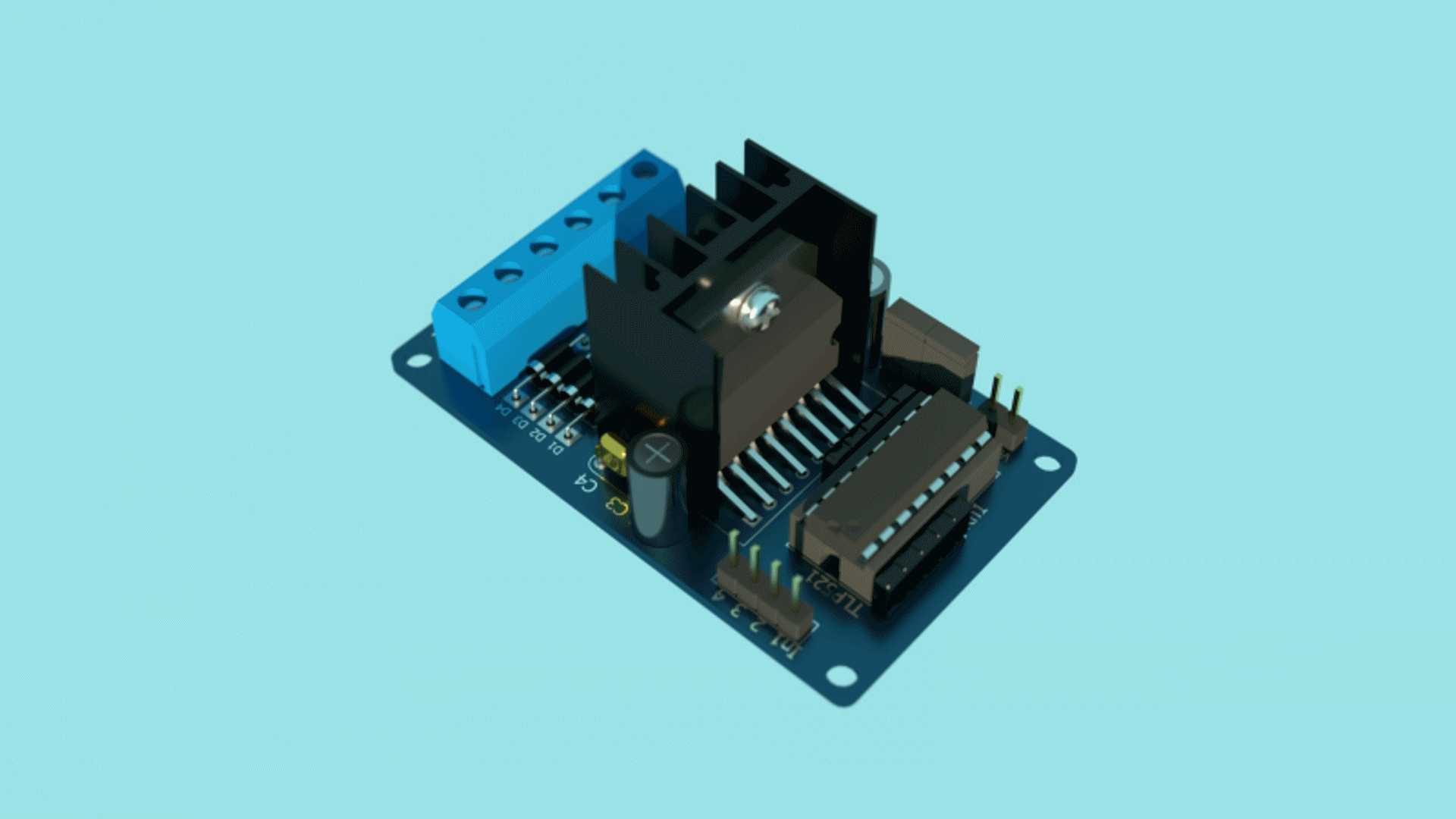

L298N双路直流电机驱动控制板

这款L298N电机驱动板是小型运动控制场景中应用极为广泛的功率驱动部件，常被用于桌面级智能小车、教育类机器人原型、小型自动化执行机构、DIY机电一体化装置中，承担主控单元与动力电机之间的功率转换与信号放大职能，解决普通微控制器IO口输出电流不足、无法直接驱动电机运转的痛点。该驱动板可同时支持两路直流电机的独立控制，适配3V到36V宽范围的电机供电电压，单路持续输出能力可满足25W以内直流电机的驱动需求，能够实现电机的正转、反转、调速等基础运动控制功能，板载微处理器接口包含四路逻辑控制输入、5V逻辑供电引脚与接地引脚，电机侧输出端对应两路电机的动力接线端子，同时预留了高压动力电源的输入与接地接口，逻辑端与动力端的供电分离设计，既可以通过板载电路从动力电源取电为逻辑侧供电，也支持外部独立5V电源给逻辑单元供电，适配不同的接线场景需求。在设计思路上，该驱动板采用成熟的L298N双H桥驱动方案，板载大面积散热片为功率芯片提供散热保障，避免长时间大电流工作时芯片过热触发保护；接线端子采用不同颜色与引脚间距区分逻辑接口、动力接口，降低用户接线时的错接概率，板载滤波电容能够抑制电机启停时的电压尖峰，减少对前端控制信号的干扰，板上预留的固定安装孔位，方便用户将驱动板固定在机架或者安装面板上。外形尺寸方面，驱动板本体长宽尺寸为3.8cm×6.3cm，安装孔的孔位间距为3.3cm×5.8cm，包含板载散热片在内的整体高度为2.7cm，紧凑的尺寸能够适配狭小的安装空间，在小型机器人底盘、桌面自动化装置的有限内部空间中也能顺利布置，不会占用过多的结构安装位置。在实际使用中，该驱动板可以搭配各类单片机控制板使用，通过PWM信号即可调节电机转速，通过四路逻辑信号的电平组合即可切换电机的运转方向，不需要额外搭建复杂的外围驱动电路，能够大幅缩短小型机电装置的开发周期，降低电子部分的搭建难度，是教育机器人开发、小型智能设备原型制作、DIY机电项目中非常实用的驱动部件。
