TCRT5000红外跟踪传感模块结构设计

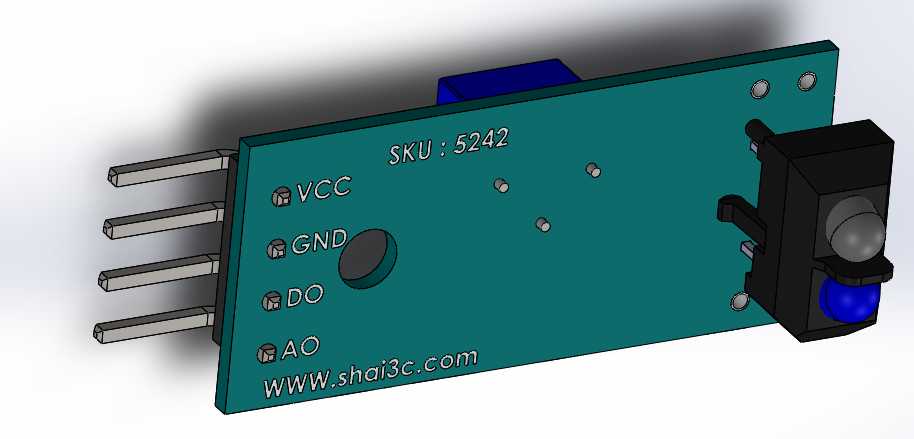

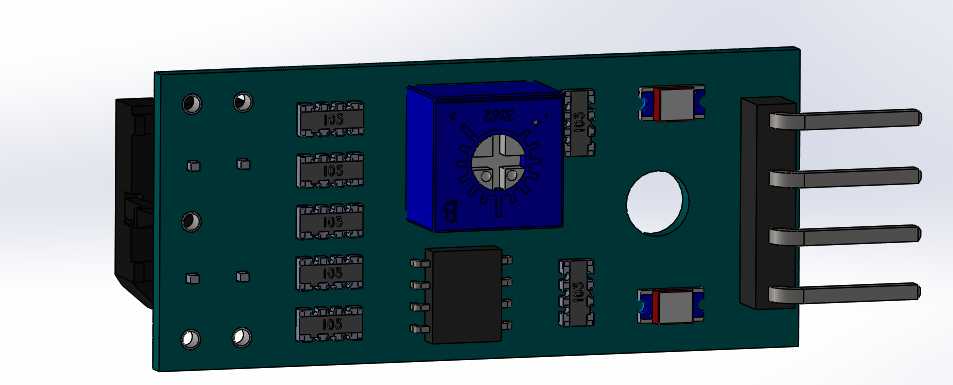

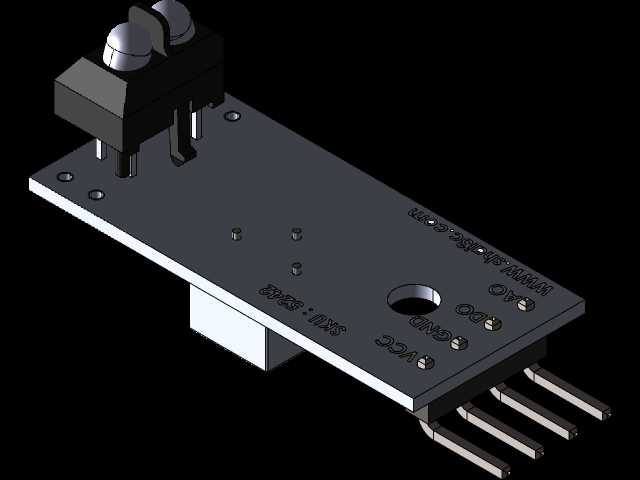

这款红外跟踪传感模块的三维结构设计，围绕小型智能装备的近距离检测需求展开，可广泛适配智能循迹小车、物料分拣线工位检测、小型自动化设备的障碍物识别、流水线产品计数等常见工业与教学场景，是嵌入式传感检测单元里应用频次极高的基础功能部件。从实际用途来看，该模块依靠红外发射与接收的光路反馈实现非接触式检测，既可以识别黑白色差完成路径跟踪，也能感知近距离内的障碍物遮挡输出开关信号，还可通过对反射光强度的采集输出模拟量信号，适配不同灵敏度要求的检测场景，无需复杂的外围光路调整即可直接嵌入设备主控回路。在功能特性的结构实现上，设计阶段充分考虑了使用中的抗干扰需求，将红外发射管与接收管以固定间距集成在模块单侧的黑色遮光座内，黑色遮光结构可有效阻隔环境杂散光对接收管的干扰，避免外界光源导致的检测误判；模块板载的信号处理电路区域与接插引脚分区排布，减少信号走线之间的串扰，保证输出信号的稳定性。设计思路上，整体采用紧凑化的PCB载板结构，将传感头、信号调理元件、接线引脚全部整合在单块板材上，省去了额外的安装转接件，既压缩了模块整体占用空间，也降低了生产装配的复杂度。板上预留的两个固定安装孔位，匹配常用的M2螺丝规格，可直接固定在设备的安装平面上，安装孔的位置经过反复校核，既不会与板上的电子元件产生干涉，也能保证传感头的检测端面与安装基准面保持固定的垂直距离，确保检测距离的一致性。从外形尺寸与安装边界来看，模块整体为薄型长方体结构，接线引脚从板体一端平行引出，引脚间距采用标准的2.54mm排针规格，可直接插接在标准面包板或设备主控板的对应排座上，无需额外接线转接；传感头突出于板体侧边，安装时只需保证传感头端面与被检测面保持1-10mm的有效检测距离即可，周边预留3mm以上的避让空间即可避免结构干涉，不管是集成在小型移动机器人的底盘前端，还是固定在流水线支架上做定点检测，都能灵活适配安装空间要求。板上丝印清晰标注了电源、地、数字输出、模拟输出的引脚定义，装配时可快速识别接线位置，避免错接导致的元件损坏，圆形的电源指示开孔位置醒目，可直观反馈模块的供电状态，方便现场调试时快速排查供电故障。
