90千瓦440伏交流低压成套配电柜体结构

这款低压配电柜体主要面向工业厂区低压配电场景，适配90千瓦功率等级、440伏交流供电系统的动力配电需求，常见于生产车间动力回路配电、中小型设备集群供电管控、工业现场分区配电节点等场景，承担进线电源分断、回路过载保护、短路防护、负载配电分配、用电状态监测的核心作用，是工业供配电链路里连接上级供电母线与下级用电负载的关键中转管控设备。

从实际用途来看，该柜体可同时对接多路下级动力负载，将上级输入的440伏交流电按照不同负载的功率、供电需求分路输出，每一条输出回路都配置独立的保护与通断元件，当单路负载出现过载、短路、漏电等异常工况时，对应回路的保护元件会快速动作切断供电，既避免故障范围扩大影响其他回路正常供电，也能防止电气故障引发的设备损毁、火灾等安全隐患，同时柜内集成的监测元件可实时采集主回路的电流、电压参数，方便运维人员快速掌握供电状态。

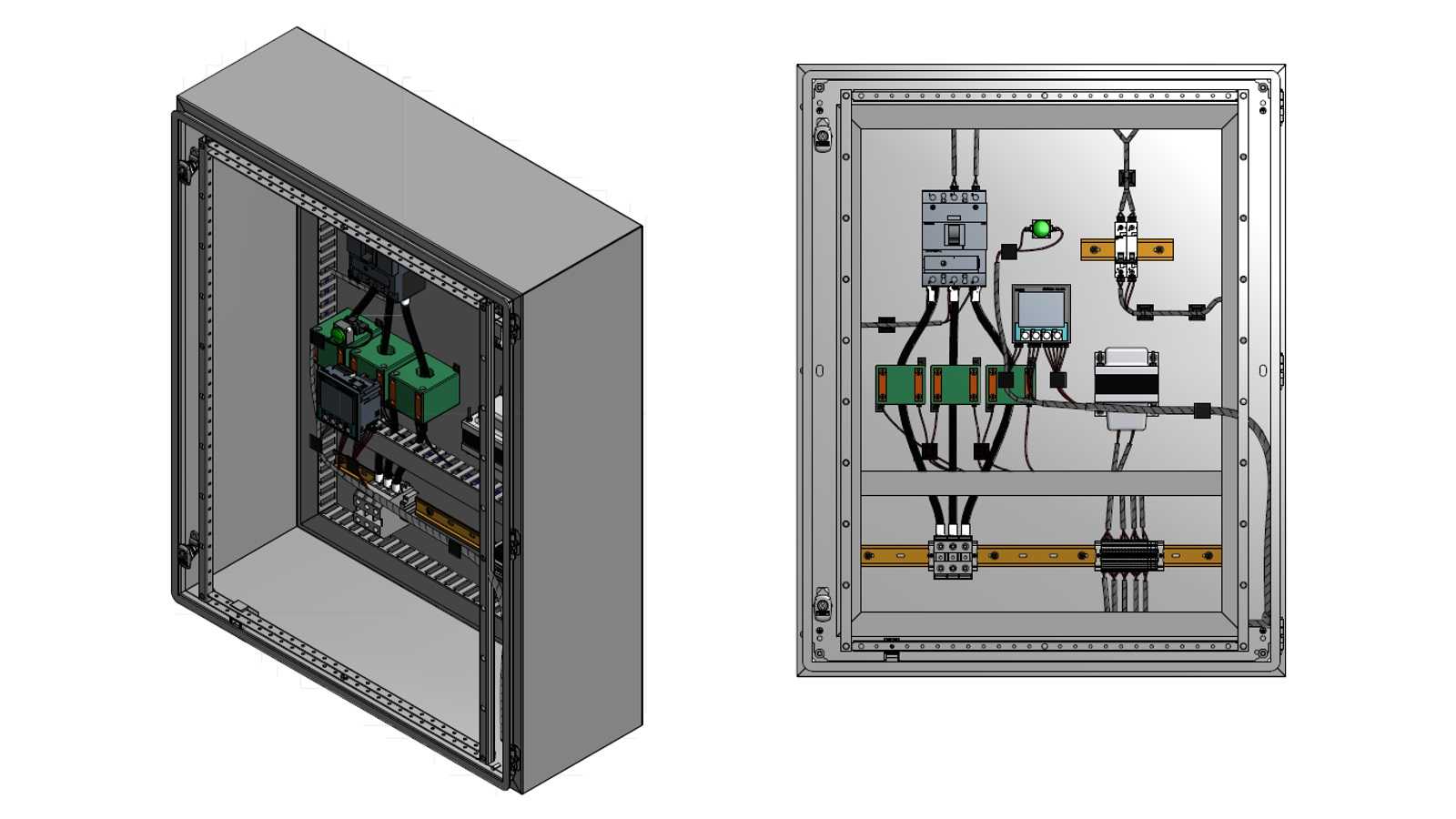

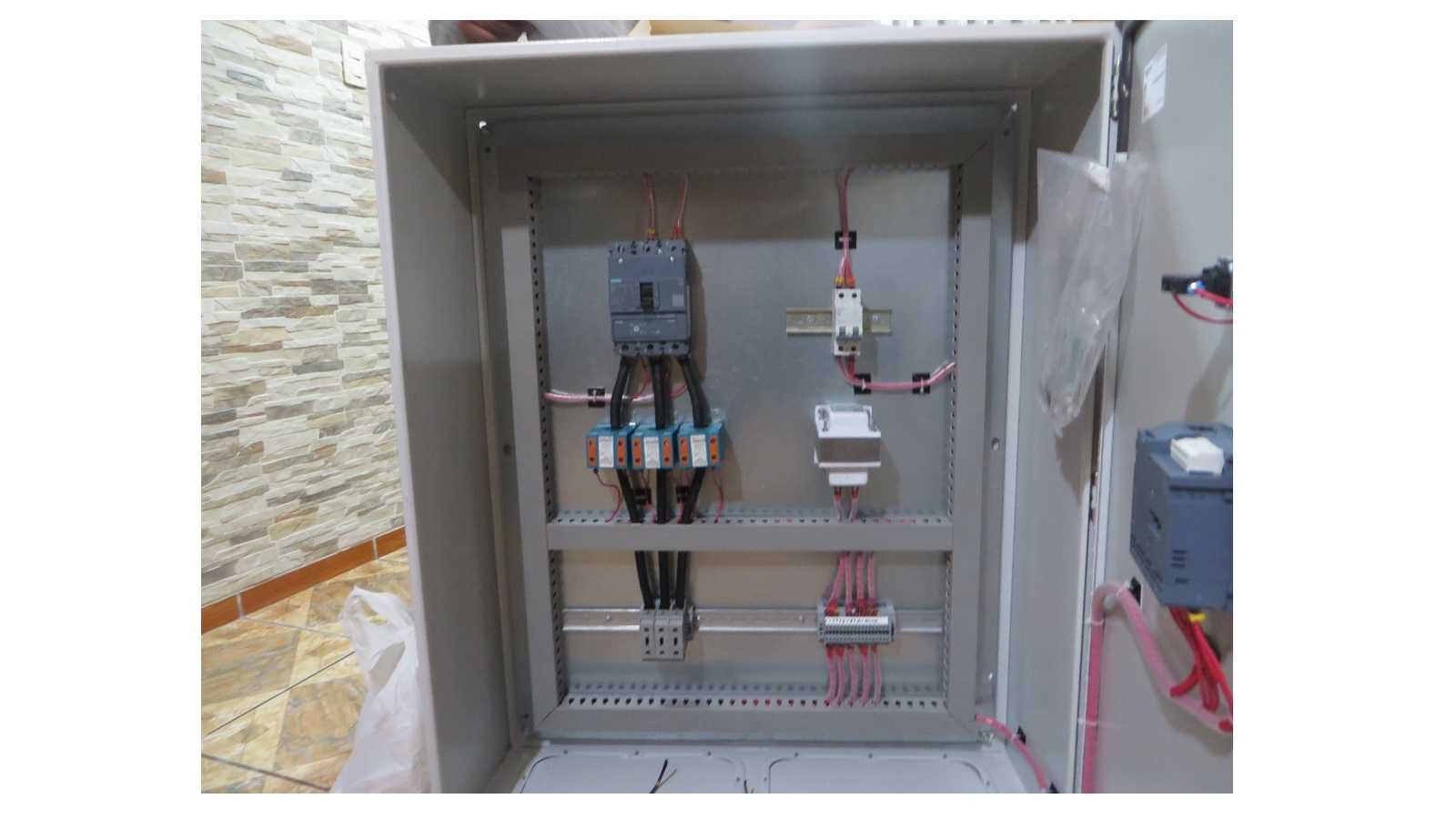

在功能特性设计上，柜体采用立式封闭柜型结构，柜门与柜体框架采用密封配合设计，可适配车间多尘、存在少量飞溅物的常规工业环境，避免外界杂物落入柜内引发放电故障。柜内采用分层安装布局，上部区域布置主进线断路器，作为总电源通断与主回路保护的核心元件，中部区域排布分路断路器、接触器、电流监测元件，按照回路走向有序排列，下部区域设置进出线接线端子排，方便外部电缆的接入与接出，所有元件都通过标准DIN导轨固定，预留了充足的元件拆装、接线操作空间。柜内布线遵循强弱电分离、横平竖直的布线原则，动力线缆与控制信号线缆分开排布，每束线缆都通过线卡规整固定，既避免线缆杂乱干扰后续运维，也能减少线缆之间的电磁干扰，保障监测元件的信号采集精度。柜体框架采用标准化型材拼接而成，具备足够的结构强度，可承受柜内所有电气元件的重量，同时预留了接地连接点位，所有金属可导电部件都可靠接入接地系统，防范漏电带来的触电风险。

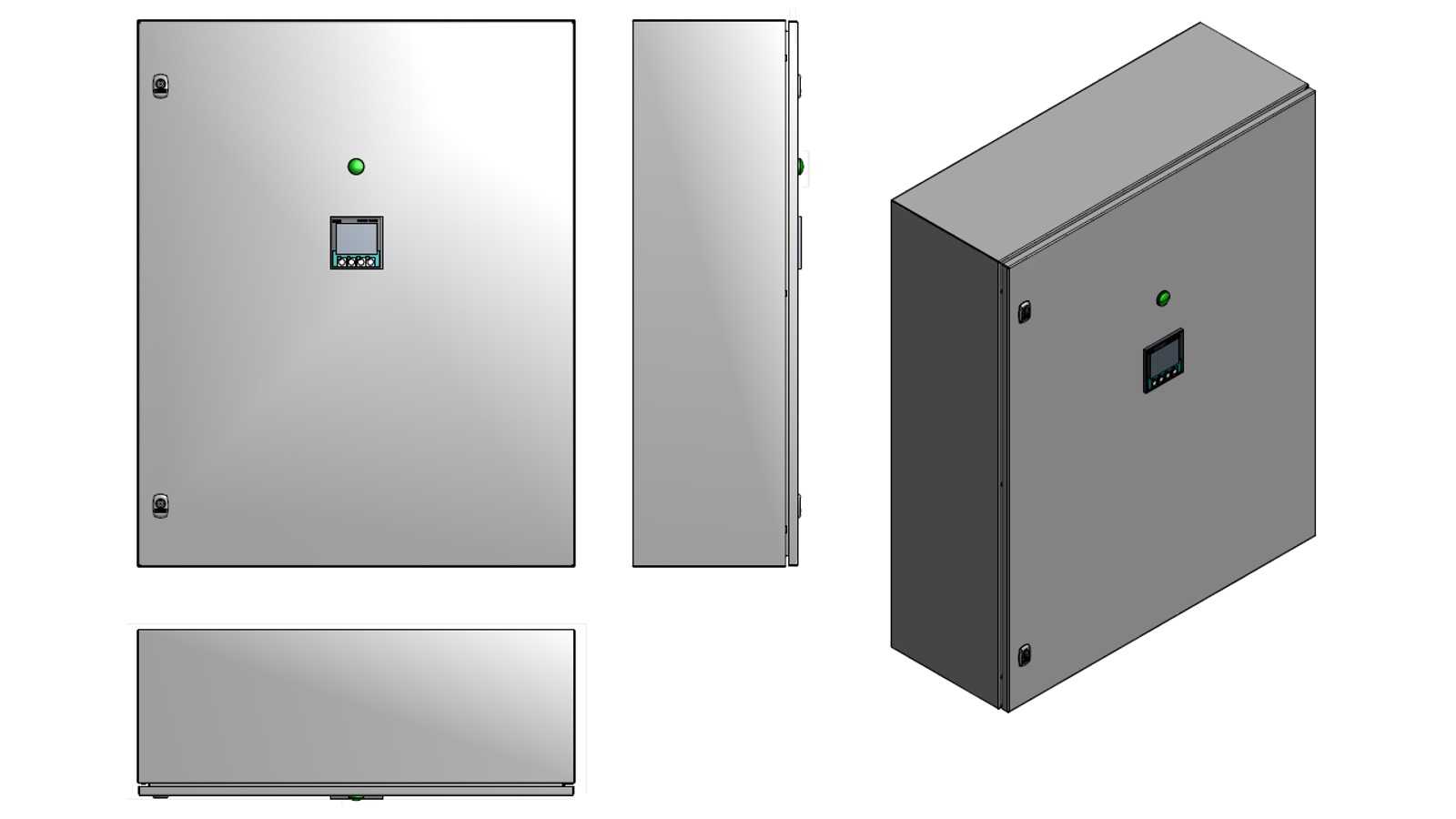

在安装边界设计上，柜体采用靠墙安装的立式结构，背部预留少量散热与安装操作间隙，正面柜门可完全开启，开启角度满足元件拆装、接线操作的空间需求，柜体侧面预留了辅助元件扩展安装位，可根据后续使用需求加装防雷模块、剩余电流保护模块等扩展元件，进出线孔位设置在柜体下部，适配车间常见的下进下出电缆布线方式，柜内预留了充足的布线余量空间，可满足不同线径动力电缆的弯曲半径要求，避免线缆过度弯折损伤绝缘层。
