三马达联动电气控制实训装置三维结构

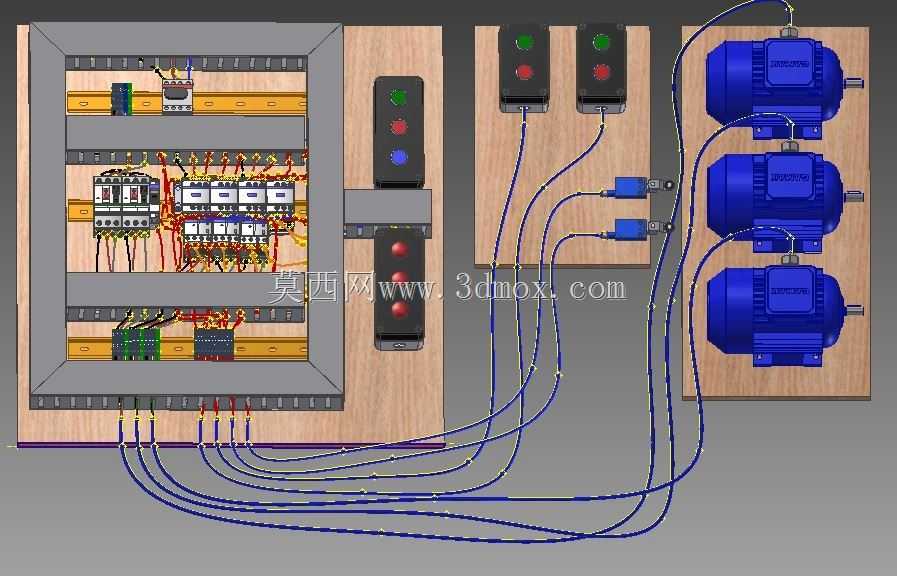

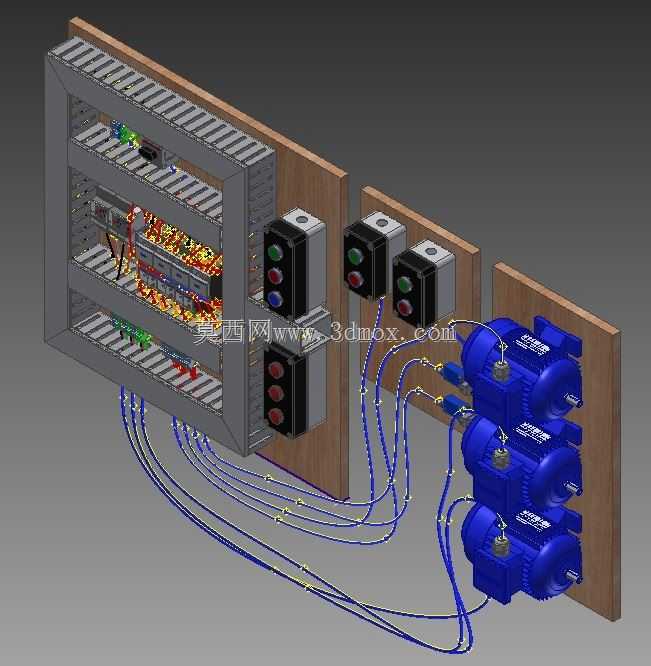

　　这套三维结构还原的是工业现场常见的多电机顺序控制实训与实操验证装置，核心覆盖三台异步电机的启停、联锁、状态反馈全回路硬件搭建，常应用于职业院校电气装配实训、小型产线电控系统预组装验证场景，也可作为非标设备电控部分的设计参考样例。从结构布局来看，整套装置分为电控柜安装区、操作按钮区、负载电机区三个独立安装板块，各板块之间通过预埋走线槽完成线缆布设，完全贴合车间现场电控安装的工艺规范。电控柜采用标准壁挂式柜体结构，内部预留了三层DIN导轨安装位，最上层导轨布置总电源进线断路器、浪涌保护模块，中层布置三台电机对应的交流接触器、热继电器、中间继电器等执行与保护元件，最下层布置接线端子排，所有元件的安装间距严格遵循电气间隙要求，

　　接触器之间预留15mm散热间隙，热继电器与对应接触器直接插接减少接线冗余，端子排两侧预留20mm的接线操作空间，柜内走线全部沿侧边线槽布设，强电与控制线分槽布置避免信号干扰。操作按钮区分为两个独立的壁挂式按钮盒，靠近柜体的短按钮盒布置三盏状态指示灯，分别对应三台电机的运行反馈，下方设置红色急停按钮，可在紧急状态下切断全回路控制电源；远端的长按钮盒布置三组启停按钮，每组对应一台电机的独立控制，按钮盒采用斜面安装设计，操作面与竖直面呈15度夹角，符合现场操作人员的站立操作视角，按钮的安装孔径统一为22mm，适配行业通用的LA38系列按钮元件，接线端全部预留线号管标识位，方便后期查线与维护。三台电机采用卧式安装支座固定在安装板上，

　　每台电机的进线端都搭配独立的接线盒，电机轴端预留了负载安装接口，可根据实训需求接驳传送带、小型减速器等模拟负载，电机与安装板之间垫有3mm厚的橡胶减震垫，减少运行时的振动传递。整套装置的安装边界经过精准校核，电控柜外形尺寸为600mm×800mm×250mm，安装孔位距柜体边缘50mm，适配常规墙面膨胀螺栓安装；两个按钮盒的安装中心距分别为300mm、800mm，符合操作人员左右手操作的舒适距离；电机安装区总宽度为900mm，三台电机等距排布，相邻电机中心距为250mm，预留了足够的散热与接线空间，线缆从电控柜出线端到各按钮盒、电机的走线长度都做了冗余预留，弯曲半径不小于线缆直径的6倍，符合电气布线的工艺要求。

　　设计过程中重点考虑了回路的可扩展性，柜内预留了20%的导轨安装空位与15%的端子备用点位，可后续增加传感器接入、变频调速等功能模块，所有元件的选型都贴合工业现场常用型号，没有采用特殊定制件，方便实际加工组装时的物料采购。从功能实现逻辑来看，整套硬件支持三台电机的顺序启动、逆序停止控制，也可通过接线调整实现单独启停、联锁保护等多种控制逻辑，按钮指示灯的电压等级统一为AC220V，电机主回路电压为AC380V，控制回路通过熔断器做短路保护，热继电器实现电机的过载保护，急停按钮采用常闭触点接入安全回路，触发时直接切断接触器线圈电源，所有接线点位都对应实际工程中的线号规则，三维模型中完整还原了每一根线缆的走线路径与接线端子位置，可直接用于生成接线工艺图、指导现场装配作业，也可作为电气设计人员的布局参考，验证不同元件排布下的走线合理性、操作便捷性与维护可达性，避免实际安装时出现元件干涉、走线困难、操作位不合理等问题。
