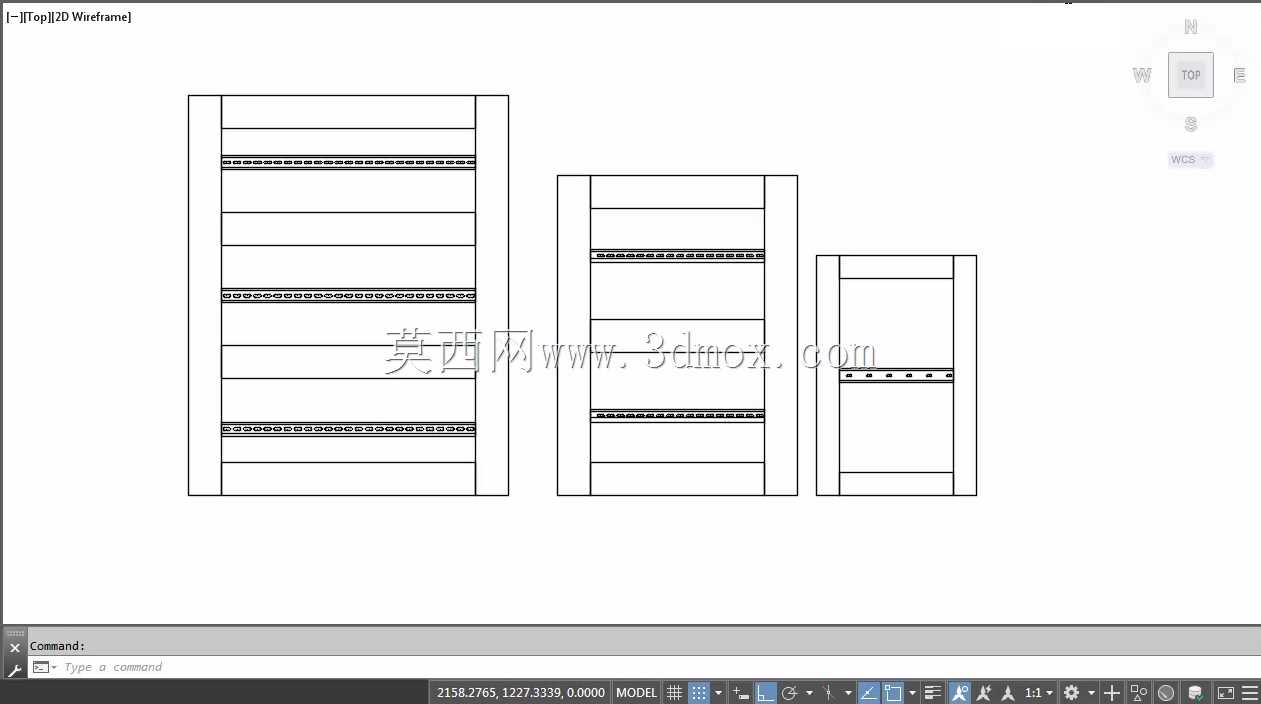

电气柜内导轨安装结构三维设计

项目分类:配电柜 发布时间:2022-05-03 ID:623145
  • 电气柜内导轨安装结构三维设计

  在工业电气控制系统的柜体装配环节,导轨作为承载各类电气元件的基础安装载体,其布局合理性直接决定了柜内空间利用率、元件散热效率以及后期运维的操作便捷性。这套导轨安装结构的设计,完全围绕低压电气柜的实际装配需求展开,适配常规工业现场的电控柜内部安装场景,可用于承载断路器、接触器、接线端子排等各类标准DIN导轨安装型电气元件。从结构设计逻辑来看,整套导轨采用三段差异化长度的规格配置,分别对应柜内不同区域的元件排布需求:最长段导轨适配柜体主回路区域,可排布多极主断路器、大电流接触器等尺寸较大的主回路元件,预留的元件间距完全满足电气间隙与爬电距离的安全规范要求,避免大电流工况下出现拉弧风险;中等长度导轨对应控制回路区域,可排布中间继电器、

  小型断路器、信号端子等控制类元件,导轨上预设的定位孔位与柜体安装梁的孔位完全匹配,安装时无需二次打孔即可完成快速定位;最短段导轨适配柜内侧边的辅助元件区域,可排布接地端子、信号隔离器、小型开关电源等辅助元件,充分利用柜体边角的冗余空间,避免柜内空间的无效浪费。在安装边界的设计上,每段导轨的两端都预留了足够的布线空间,导轨与柜体侧壁、柜门内侧的距离经过反复校核,既保证元件安装完成后柜门可以正常闭合,不会出现元件与柜门磕碰的情况,也预留了线束弯曲的最小半径,避免柜内布线时出现线束过度弯折导致的线芯损伤。导轨背部的安装卡扣结构采用标准DIN导轨的通用卡扣尺寸,可直接卡装在柜体的C型安装梁上,也可通过螺丝进行二次固定,

  适配不同承重需求的安装场景:当承载元件总重量较轻时,直接卡扣安装即可满足固定强度要求,大幅提升现场装配效率;当承载大电流元件总重量较大时,可通过导轨两端及中部的预留螺丝孔进行加固,避免长期使用后导轨出现变形脱落的问题。从实际使用场景来看,这套导轨结构可适配不同深度、不同宽度的标准立式电气柜,无论是工厂产线的动力配电柜、设备配套的控制机柜,还是楼宇配电的楼层配电箱,都可以根据柜内实际的元件排布需求,灵活选用对应长度的导轨进行组合安装。导轨表面的处理工艺采用常规电气安装件的镀锌钝化处理,既具备基础的防锈防腐能力,适配工业车间多粉尘、偶尔有凝露的使用环境,也不会因为表面涂层过厚影响元件卡扣的安装顺滑度。在设计过程中,

  还充分考虑了后期运维的操作需求,每段导轨之间预留了足够的手指操作空间,运维人员更换元件时可以轻松完成元件的卡扣拆装,不需要拆除相邻导轨上的其他元件;导轨上预留的槽位也可以配合扎带固定线束,让柜内的主回路线束、控制回路线束、信号线束可以分层排布,避免不同电压等级的线束之间出现信号干扰,同时也让柜内布线更加规整,方便后期故障排查时快速定位对应线路。不同于市面上常规的统一长度导轨,这套分段式的导轨设计可以减少现场切割导轨的工作量,设计阶段就根据常规柜型的元件排布需求确定了三种标准长度,现场装配时直接选用对应长度的导轨即可,不需要额外进行切割打磨,既提升了装配效率,也避免了现场切割产生的金属碎屑掉入柜内引发的电气短路风险。导轨的承重性能经过校核,单段最长导轨在满装元件的情况下,中部最大变形量控制在允许范围内,不会因为元件重量导致导轨中部下弯,影响元件的安装固定可靠性。
