带立式控制柜体的ANSI流程泵站结构

　　这套泵站结构的设计，首先要匹配ANSI标准流程工业的现场安装要求，在化工、市政水处理、常规工业流体输送场景里，这类带就地控制柜的集成式泵站，能大幅减少现场布线和安装调试的工作量。从结构布局来看，动力端采用卧式电机直联泵体的布置方式，泵组整体固定在预制的钢制安装基座上，基座表面预留了泵脚、电机脚的螺栓安装孔位，同时基座底部做了加强筋结构，避免泵组长时间运行产生的振动传导到安装地面，也能抵消管路连接带来的应力变形。

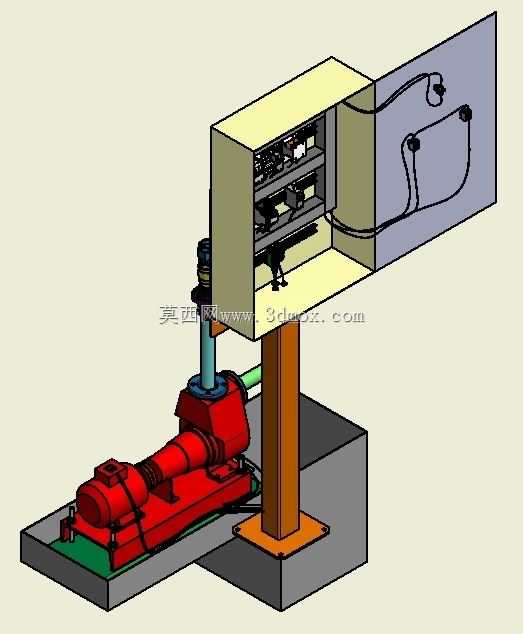

　　立式安装的控制柜通过方形立柱固定在泵组侧方的基座延伸段上，立柱和基座、柜体底部都采用法兰盘加螺栓的连接方式，安装时可以根据现场操作高度调整柜体的安装高程，柜体内部做了分层安装板设计，上层预留了PLC、继电器等控制元件的安装位，下层布置接线端子排和主回路断路器，柜门上预留了操作按钮、指示灯的开孔位置，柜体侧面开了穿线孔，动力电缆和控制电缆通过穿线孔沿立柱内部走线，直接连接到电机接线盒和现场仪表端，既避免线缆外露被现场介质腐蚀，也让整体布线更规整。

　　泵体的进出口管路做了标准化的法兰连接接口，进口端预留了水平管路对接的法兰面，出口端沿垂直方向向上延伸，对接现场工艺管路，设计时已经考虑了管路支撑的位置，在出口管路靠近泵体的位置预留了管架安装点，避免管路重量直接压在泵体法兰上造成密封面泄漏。从安装边界来看，整个泵站集成单元的横向尺寸覆盖泵组基座和控制柜立柱的安装范围，纵向预留了电机接线、泵体检修的操作空间，垂直方向的最高点是控制柜顶部，安装时需要保证顶部预留足够的散热空间，不能紧贴现场的顶棚或者其他设备。

　　设计过程中特意将控制柜和泵组的振动源做了隔离，立柱和基座连接的位置加了橡胶减震垫，避免泵组运行的振动传导到柜体内，造成柜内电气元件接线松动或者元件损坏。泵组基座的安装平面做了平面度要求，安装时需要通过垫铁调整水平度，保证电机轴和泵轴的同轴度符合安装规范，减少运行时的轴承磨损。柜体的防护等级按照常规工业现场的要求设计，柜门和柜体之间加了密封胶条，能防止现场的飞溅水、粉尘进入柜内，适合安装在室内或者有简单遮雨的户外工况。

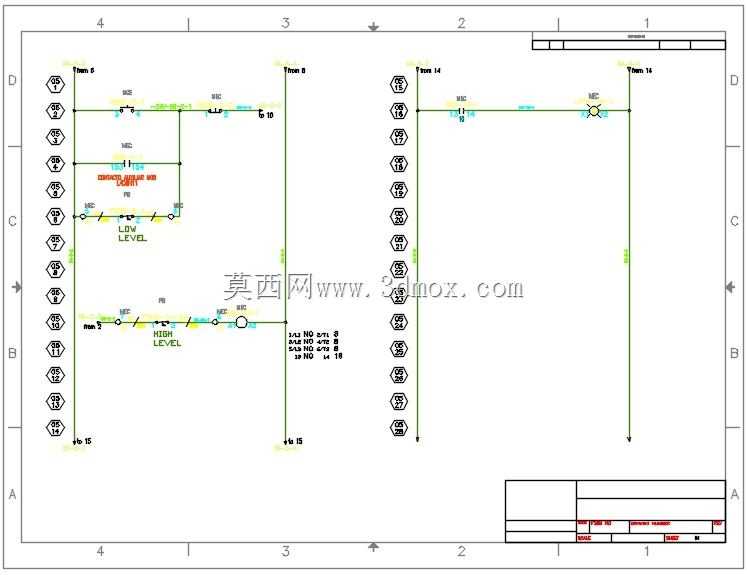

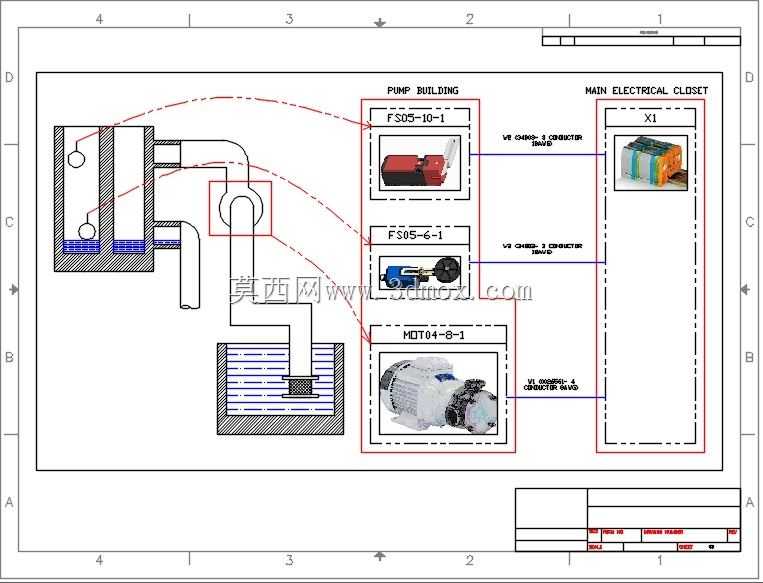

　　在功能设计上，这套集成泵站可以实现就地启停控制、运行状态指示、故障报警输出，柜内预留了远程通讯的接线端子，可以接入厂区的DCS控制系统，实现远程监控和操作。泵体的选型匹配常规清水或者低腐蚀性工业流体的输送要求，过流部件的尺寸按照ANSI泵的标准尺寸设计，后期维护时可以直接替换同标准的泵配件，不需要重新调整管路和安装位置。电机的安装座做了可微调的结构，更换皮带或者调整轴对中时，可以通过调整螺栓微调电机的位置，不需要完全拆卸电机就能完成对中操作，降低后期维护的工作量。

　　整个结构的建模过程中，所有的安装孔位、法兰尺寸、连接螺栓规格都按照实际工程标准设置，没有出现干涉的位置，柜体的门开合角度预留了足够的操作空间，打开柜门后可以直接接触到柜内所有的安装元件，不需要额外拆除其他部件。基座的地脚螺栓孔位置按照常规混凝土基础的预留孔尺寸设计，现场安装时直接将基座吊装到预制好的混凝土基础上，穿入地脚螺栓灌浆固定即可，不需要现场再做二次加工。管路的走线位置避开了电机的散热风扇端，不会影响电机的通风散热，同时也预留了泵体密封更换的操作空间，检修机械密封时不需要拆卸进出口管路，只需要拆开泵体端盖就能完成密封件的更换。
