工业电控系统集成式控制马达结构

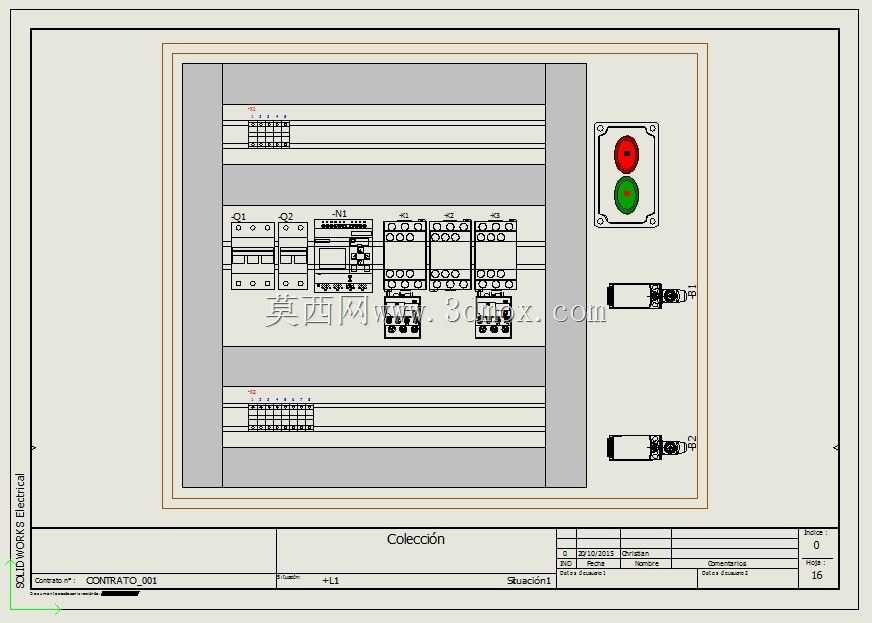

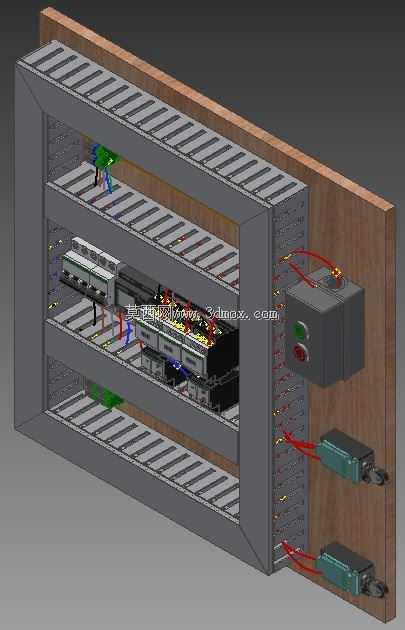

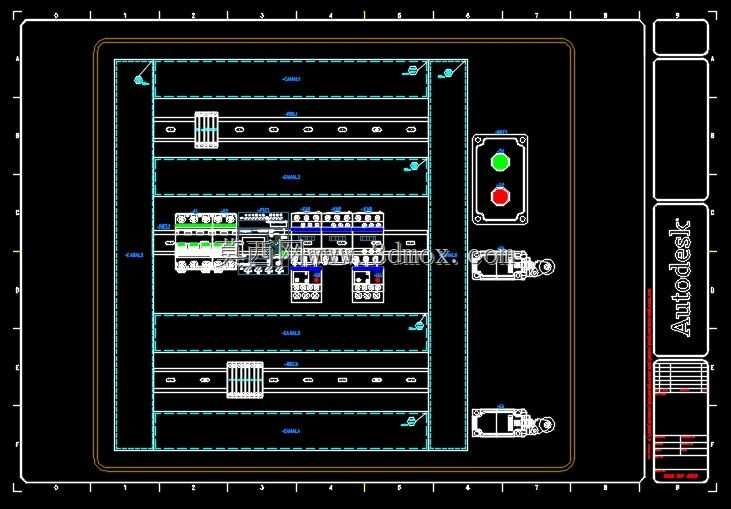

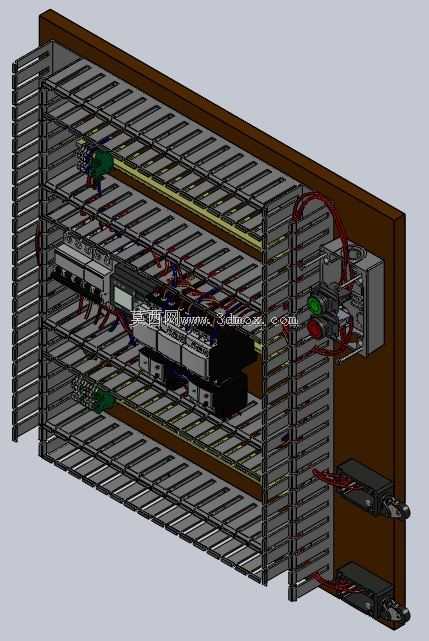

　　在工业自动化产线的电控系统搭建环节，这类集成安装于柜内的控制马达，是衔接上位控制逻辑与现场执行机构的核心动力输出部件，常见于汽车焊装线、物流分拣系统、食品包装生产线的电气控制柜内部，负责驱动柜内的散热风门切换、主回路隔离开关操作、备用电源投切机构这类需要精准动作输出的柜内组件，区别于安装在设备现场的驱动电机，这类控制马达的安装边界完全贴合标准电控柜的内部安装梁尺寸，适配主流的19英寸安装机架的开孔间距，安装板采用厚度2.5mm的冷轧镀锌钢板作为承载基体，所有电气元件沿安装梁的横向排布预留足够的走线间隙，强弱电回路之间通过金属走线槽做物理隔离，避免信号干扰。从设计思路来看，整个结构的排布优先考虑柜内的散热气流走向，

　　发热功率较高的驱动模块布置在安装板的上部区域，靠近柜体顶部的散热排风通道，信号采集类的元件布置在安装板中部，方便接线与日常运维检测，动力回路的接线端子排布置在安装板下部，对应柜体底部的线缆进线孔位，减少线缆的弯折半径，避免强电线缆跨接信号回路造成的电磁干扰。马达本体的固定采用标准的DIN导轨安装卡扣，同时预留了螺栓固定的备用孔位，既可以在小容量柜体中采用快装导轨提升装配效率，也可以在振动较大的工况下采用螺栓锁死的方式提升连接可靠性，马达的输出轴端预留了标准的键槽连接位，可适配不同规格的传动连杆，匹配不同行程的操作机构需求。整个布线结构严格遵循工业电控的布线规范，每一束线缆都通过缠绕管或者扎带固定在走线槽外侧，

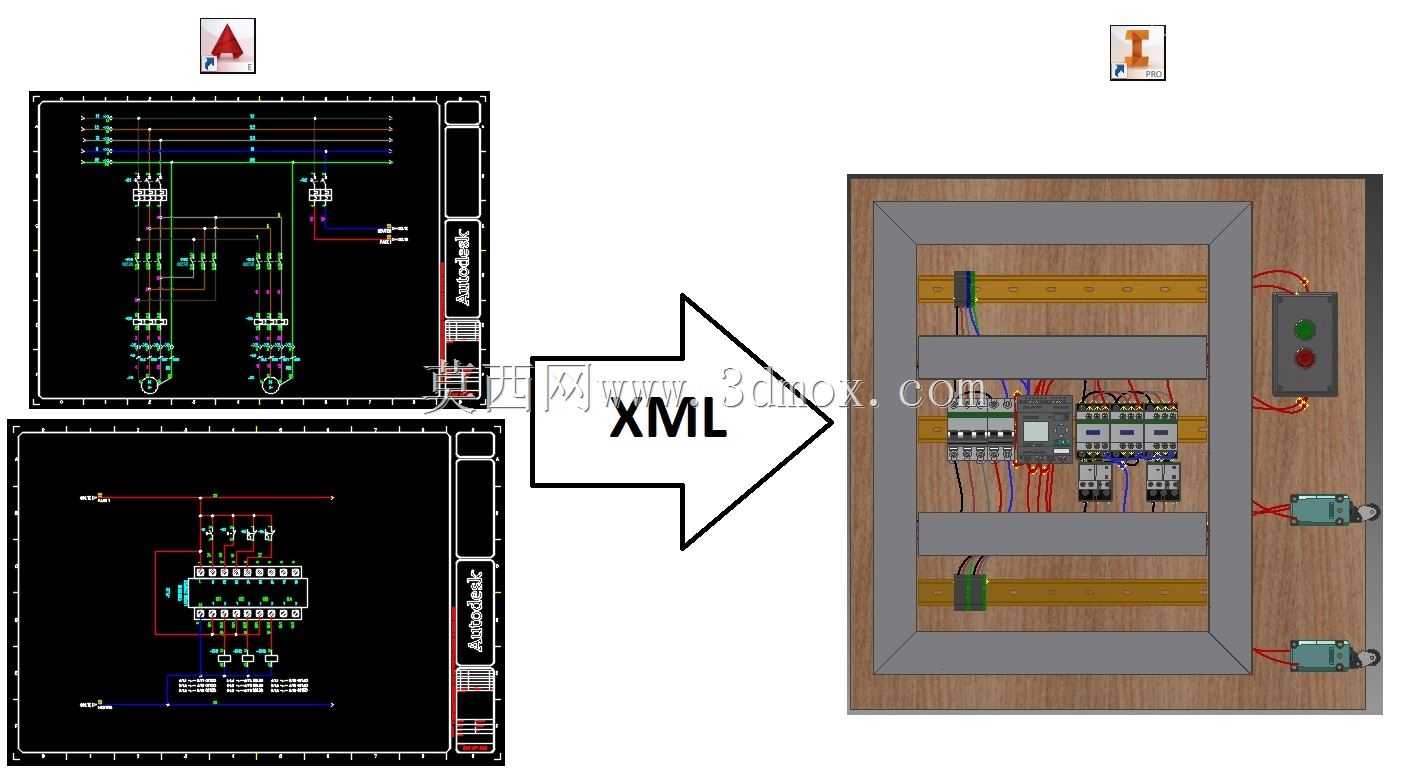

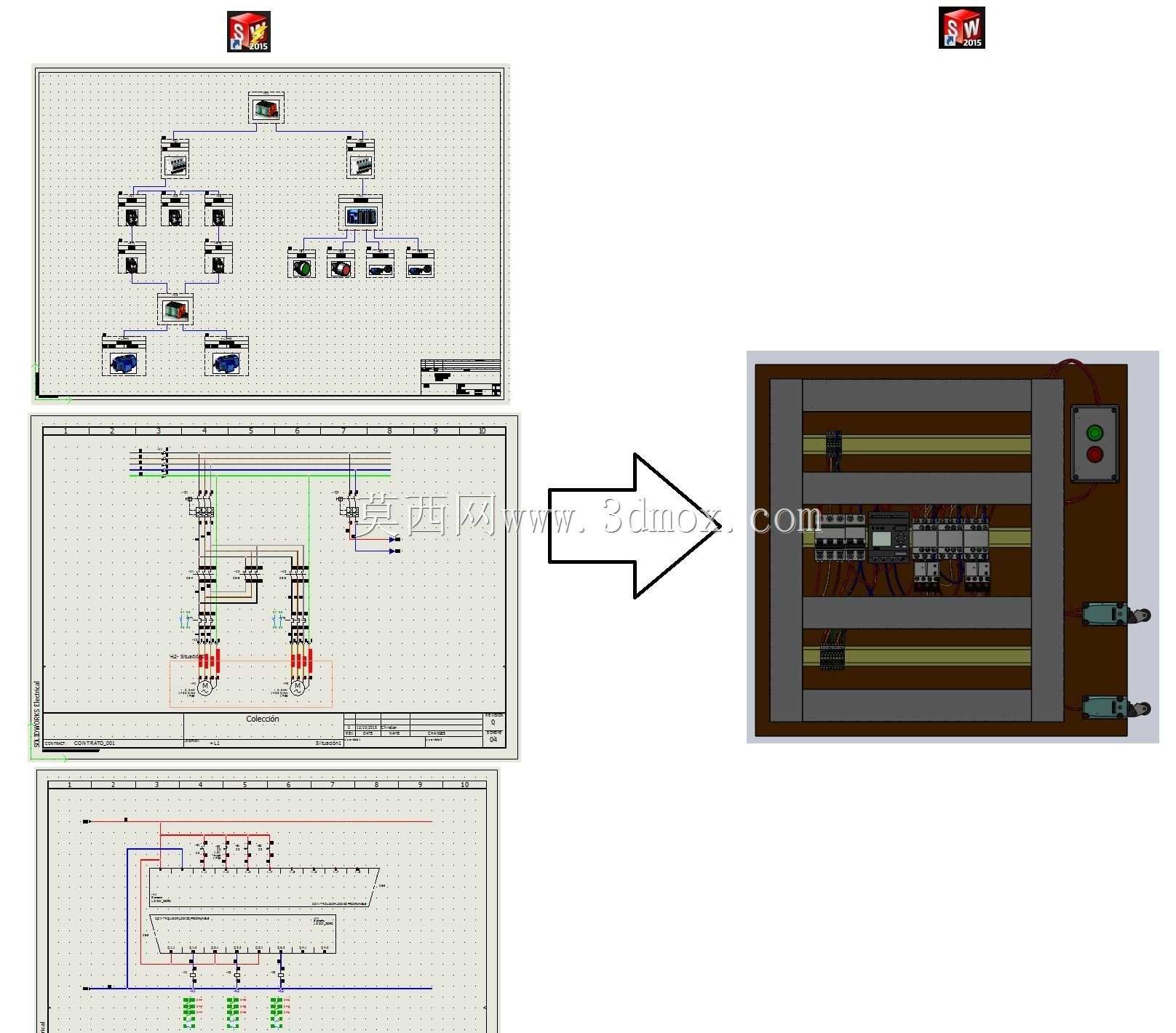

　　线缆的弯曲半径不小于线缆外径的6倍，所有接线端子处预留了不小于100mm的检修余量，方便后期维护时的拆线与检测。马达的控制回路集成了过流保护、过热检测的辅助触点，可直接接入柜内的PLC控制回路，实时反馈马达的运行状态，当出现堵转、过流情况时可及时切断动力输出，避免损坏柜内其他电气元件。安装板上的元件排布间距满足电气安全间隙要求，不同电压等级的元件之间预留了不小于20mm的爬电距离，在潮湿多粉尘的工况下也能保证绝缘可靠性。整个结构的三维建模过程中，所有元件的安装孔位都与实际市售标准件的尺寸完全匹配，装配时不需要二次打孔修改，可直接导出工程图用于生产加工，建模时对所有的运动部件都做了干涉检查，

　　确保马达在全行程动作过程中不会与周边的走线槽、其他电气元件发生碰撞，同时预留了足够的手部操作空间，方便现场运维人员进行接线、更换元件的操作。这类集成式的控制马达安装结构，相比传统的零散元件安装方式，可将柜内的装配效率提升40%以上，同时减少现场接线的错误率，所有线缆的走向都在三维模型中做了预规划，生产时可按照模型的布线长度提前预制线缆，进一步缩短现场的安装调试周期。在实际应用中，这类结构可适配从1.5kW到7.5kW不同功率等级的控制马达，通过更换安装板上的元件固定孔位即可适配不同品牌的马达型号，具备较强的通用适配性，不需要针对单一型号的马达重新设计整个安装板结构，降低了设计迭代的成本。
