壁挂式变频控制柜体内部组件装配结构

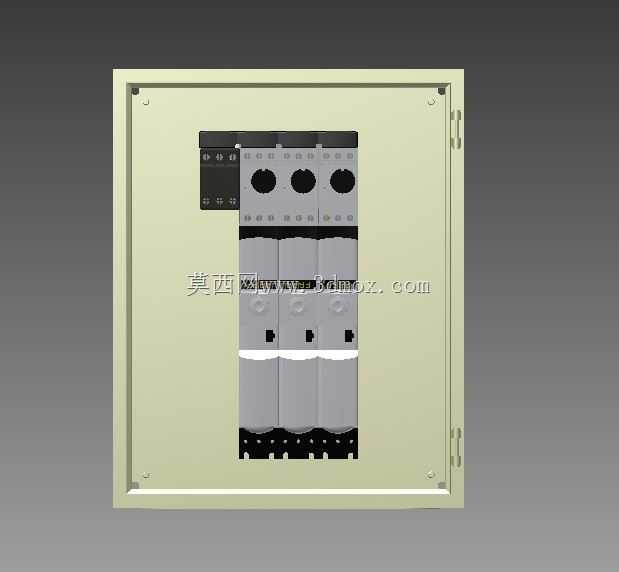

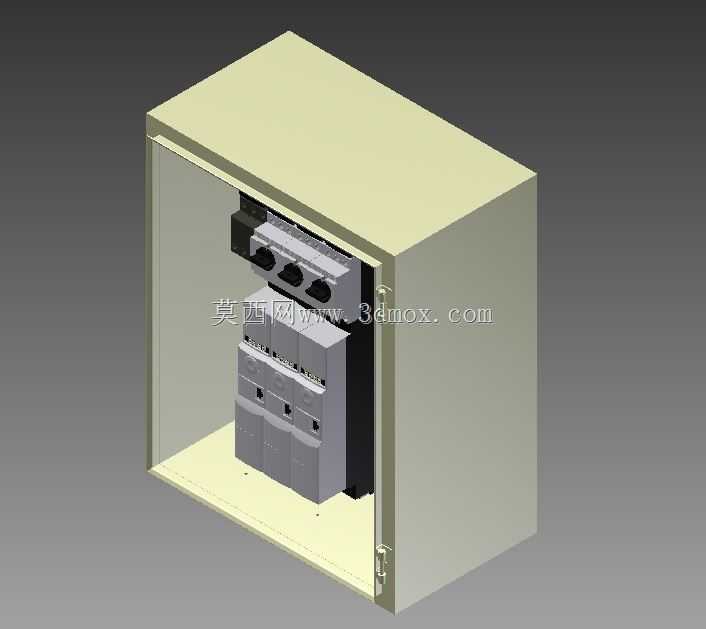

　　这套三维装配结构还原了工业现场壁挂式变频控制柜体的完整内部布局，核心围绕ATV32系列变频器的安装接线场景搭建，覆盖了从柜体承重设计到元件排布、接线预留的全流程工程细节，可直接作为同类低压变频柜设计的参考蓝本。在工业生产场景中，这类柜体常部署在车间生产线旁、动力设备就近侧，负责小型输送线、单台风机水泵、专用加工辅机的转速调节与动力通断控制，相比将变频器直接裸装在设备机架上，封闭式柜体能够阻挡车间内的金属切削粉尘、切削液飞溅、潮湿空气侵蚀，大幅延长变频驱动单元的使用寿命，同时将高压接线部分封闭在柜内，避免现场操作人员误触带电部件的安全风险。

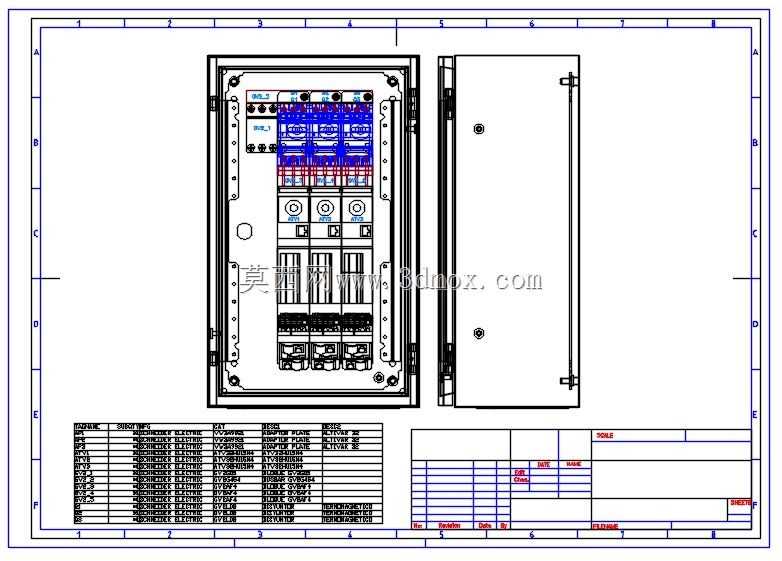

　　从设计思路来看，整个柜体采用单开门壁挂式结构，柜体侧板、顶板、底板采用一体化折弯成型工艺，减少拼接焊缝带来的结构强度短板，安装背板采用镀锌冷轧钢板，提前预留了变频器、主断路器、接线端子排的安装孔位与接地螺柱，所有孔位的位置公差控制在0.2mm以内，保证元件安装时无需现场扩孔。元件排布遵循电气安全间隙要求，主回路进线断路器布置在柜内上部区域，与柜门的操作手柄位置直接对应，操作人员无需打开柜门即可完成主电源的分断操作；变频器主体安装在柜体中部视觉与操作最优区域，其操作面板正对柜门的透明观察窗位置，日常参数调整、故障代码读取无需开启柜门；下部区域预留了足够的接线空间，用于布置动力线接线端子、控制信号端子排与接地铜排，强弱电走线区域通过预留的走线槽分隔，避免动力线的电磁干扰影响控制信号的传输稳定性。

　　安装边界与尺寸设计上，柜体整体深度控制在300mm以内，能够适配大多数车间墙面、设备侧立柱的安装空间，不会因为柜体突出过多影响车间通道通行；柜门与柜体的铰链采用可拆卸式结构，安装时可以先将柜体主体固定在墙面，完成内部所有接线与元件调试后再装配柜门，降低现场安装的施工难度；柜内变频器与柜体侧壁、顶板的散热间隙严格按照器件手册要求预留，上部预留不小于100mm的散热空间，两侧预留不小于50mm的通风间隙，柜体下部与顶部分别预留了进出风的通风栅格位置，保证柜内空气能够形成自然对流散热，在环境温度不超过40摄氏度的工况下，无需额外加装柜内散热风机即可满足变频器的长期运行散热需求。

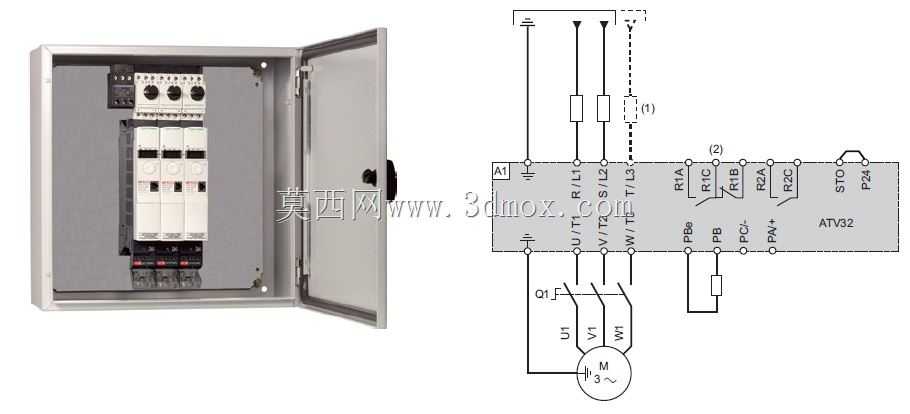

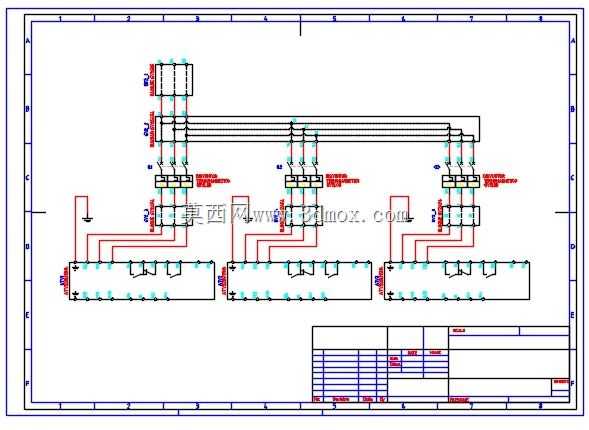

　　实际功能层面，这套结构完整还原了变频柜的主回路接线逻辑：主电源从柜体下部的进线格兰头进入后，先连接到主断路器的进线端，断路器出线端通过软铜排连接到变频器的R/S/T电源进线端子，变频器的U/V/W出线端再通过屏蔽动力线连接到下部的电机接线端子，整个主回路的走线长度尽可能缩短，减少线路上的电压降与电磁辐射；控制回路部分，变频器的数字量输入、模拟量输入输出端子通过屏蔽控制线连接到柜内的控制端子排，预留了外部启停按钮、速度给定电位器、运行状态反馈信号的接线点位，能够直接适配大多数工业现场的外设控制需求。柜体的门体与柜体主体之间预留了接地跨接线的安装位置，保证柜门与柜体之间的可靠接地，避免静电积累带来的元件损坏风险；所有进出线位置都预留了对应规格的电缆格兰头安装孔，能够根据现场电缆的外径选择合适的密封格兰头，保证柜体的整体防护等级达到IP54，满足一般工业现场的使用环境要求。
