板装式星三角电机起动控制装置结构

　　这套星三角起动控制装置，主要面向工业场景下三相异步电机的降压起动需求，适配7.5kW到132kW功率段的电机拖动场景，常见于风机、水泵、输送带这类不要求带载满转矩起动的工业设备配电回路中，能在电机起动阶段将定子绕组接为星形接法，把每相绕组承受的电压降到额定电压的58%左右，大幅降低起动电流对厂区电网的冲击，避免同回路其他精密用电设备因电压骤降出现误动作，待电机转速攀升到额定转速的70%上下，再通过回路切换将绕组改接为三角形接法，让电机进入全压正常运行状态。整套装置采用无机械锁的设计逻辑，所有电气元件都预留了客户自主装配的接口，既支持直接固定在柜内安装板上，也能通过标准卡扣卡装在DIN导轨上，适配不同厂家的柜型安装习惯，

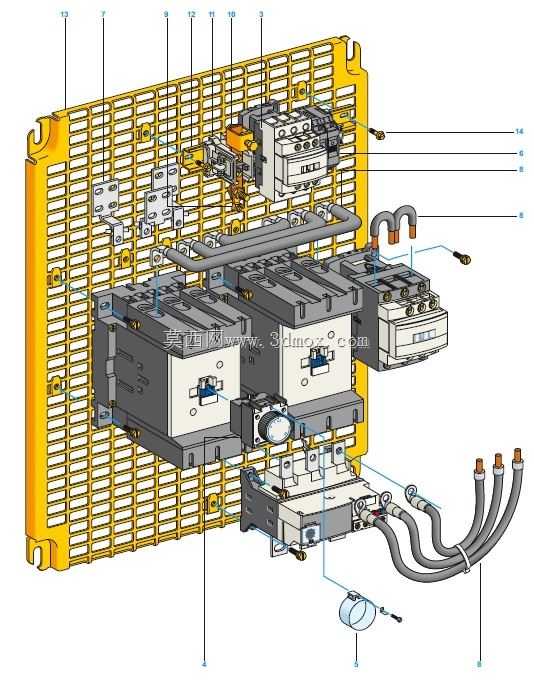

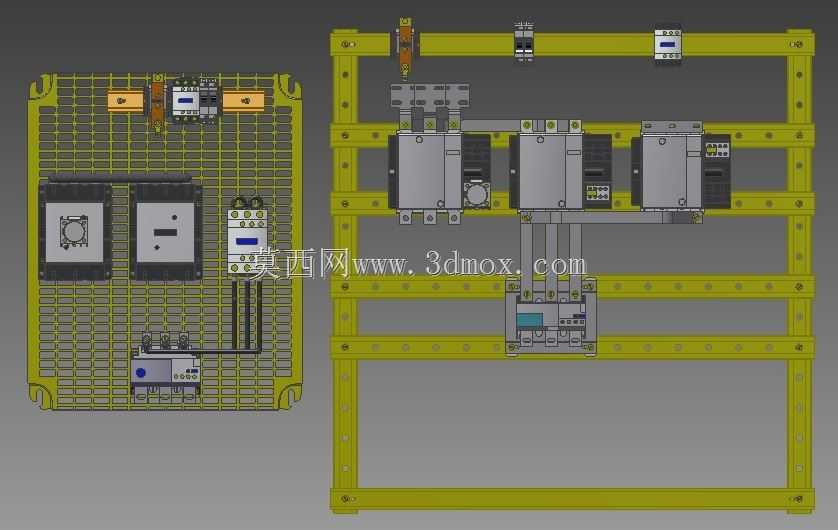

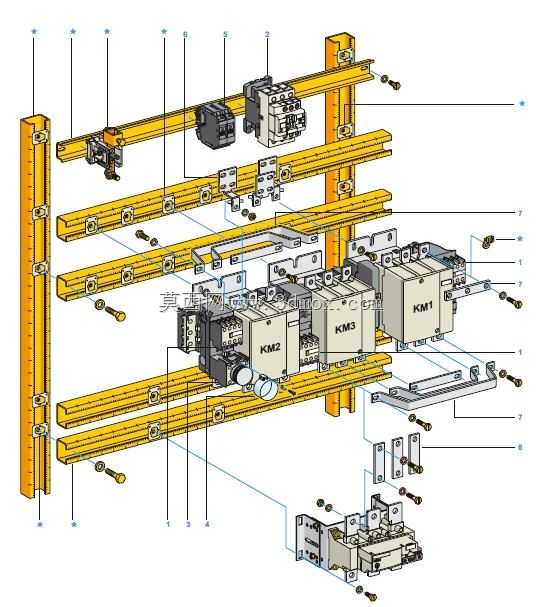

　　不需要额外定制转接件就能完成现场装配。从结构布局来看，主回路的三个交流接触器采用横向并排布置的方式，接线端子的朝向统一朝向柜内走线侧，一次线的走线路径可以做到横平竖直，不同相序的导线之间预留了足够的电气间隙，避免大电流工况下出现相间飞弧的风险；主回路的热继电器布置在接触器组的下方，出线端直接对接电机接线端子排，二次线的走线槽沿着安装框架的边缘布置，强弱电回路的走线完全分隔，不会出现电磁干扰影响二次控制信号稳定性的问题。安装框架采用标准C型材拼装而成，所有安装孔位都按照通用电气元件的安装尺寸预留，网格状的安装背板既能保证元件固定的灵活性，也能提升柜内的通风散热效果，避免长时间运行时元件积热导致寿命衰减。

　　装置的主进线端布置在框架的上部区域，和下部的出线端形成明确的进出线分区，现场接线时不会出现进出线混接的问题，每个元件的固定位置都预留了接线操作空间，哪怕是后期维护更换接触器，也不需要拆除周边其他元件就能完成拆装作业。考虑到客户自主装配的需求，所有元件的安装定位都做了防呆设计，不同规格的固定螺丝对应不同尺寸的安装孔，不会出现元件装反、固定孔位不对的问题，导轨安装位的卡扣也做了防滑处理，元件卡装到位后会有明确的卡位反馈，不需要额外加装固定件就能承受日常运行的振动影响。在实际应用场景中，这类起动装置不需要额外配置独立的起动柜，直接集成在设备的总配电柜内就能使用，相比自耦降压起动装置，整体体积更小，元件数量更少，后期维护的成本也更低，

　　对于起动转矩要求不高的通用工业负载来说，是性价比极高的起动方案。整套结构的外形尺寸完全适配标准GGD柜的安装仓尺寸，安装板的固定孔位和标准柜的安装梁完全匹配，不需要现场对柜体进行二次加工就能完成固定，元件之间的安全距离完全符合低压配电设计规范的要求，不同电压等级的回路之间都设置了明确的隔离挡板，哪怕是在多尘、轻度腐蚀的工业车间环境下，也能保证长期运行的可靠性。
