Futaba S9101重型舵机结构设计

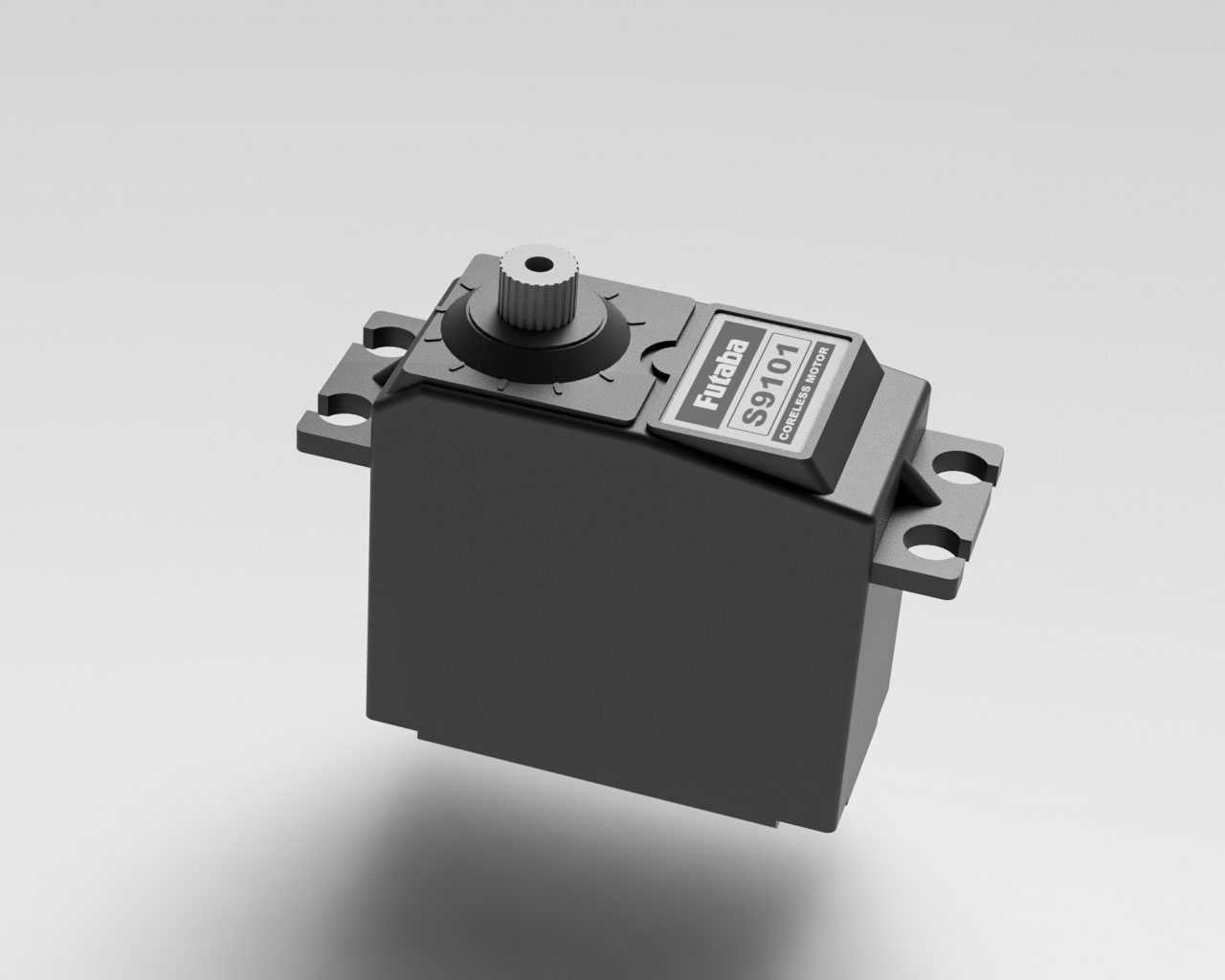

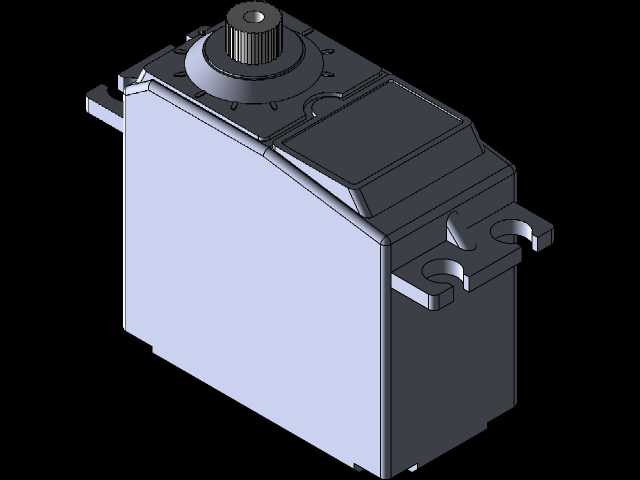

这款重型舵机是遥控模型领域常用的角度执行部件，广泛适配1/8比例燃油遥控车、大固定翼航模、1:10仿真攀爬车以及小型工业自动化演示装置的角度控制场景，能够将接收机输出的PWM控制信号转化为精准的轴部转角输出，为动作机构提供可靠的扭矩输出与位置保持能力。在实际使用场景中，该舵机可承担遥控车辆的转向控制、航模的舵面偏转驱动、机械臂关节的角度调节等核心功能，相比普通微型舵机，其输出扭矩更大，抗负载冲击能力更强，能够在持续受力的工况下保持稳定的角度定位，不会因外部负载波动出现明显的角度偏移。从产品功能特性来看，该舵机采用标准尺寸舵机的通用安装规格，主体为高强度工程塑料壳体，表面做了哑光磨砂处理，既能够减轻整体重量，又可以为内部的减速齿轮组、驱动电路、电位器反馈组件提供充足的结构防护，避免外界灰尘、飞溅水汽侵入内部影响传动精度。顶部的输出轴采用金属齿结构，搭配标准的25T花键规格，能够兼容市面上绝大多数通用舵机摇臂、舵盘配件，无需额外改装即可快速完成配件替换。两侧延伸出的安装耳带有标准圆形安装孔，孔位间距符合通用舵机的安装规范，能够直接适配绝大多数模型车架、航模机身的预设舵机安装位，安装时仅需使用对应规格的自攻螺丝即可完成固定，不需要额外制作转接支架。在设计思路上，这款舵机采用了对称式的壳体布局，输出轴位于壳体顶部中心位置，两侧安装耳对称分布，能够保证安装后受力均匀，避免长期单侧受力导致的壳体变形、轴部偏磨问题。壳体侧面预留的标签位清晰标注了产品型号与品牌标识，既方便使用者快速识别型号参数，也能够在多舵机排布的设备中快速区分不同功能的舵机部件。内部传动采用多级齿轮减速结构，将核心驱动电机的高转速低扭矩输出转化为低转速高扭矩的转角输出，配合内置的电位器位置反馈回路，能够实现0-180度范围内的任意角度精准定位，定位精度能够满足绝大多数遥控模型与小型自动化装置的控制需求。从安装边界来看，该舵机的整体外形为方正的长方体结构，边角做了小圆弧过渡处理，安装时仅需预留出略大于壳体外形的嵌入空间，同时预留顶部摇臂的转动活动空间即可，不需要额外预留过多的冗余空间，能够帮助设计者在紧凑的设备布局中合理规划安装位置，提升整体空间利用率。输出轴的伸出高度符合通用标准，搭配不同高度的舵盘时可以灵活调整连杆的连接高度，适配不同布局的传动连杆结构，降低整体机构的设计复杂度。
