0.5英寸I2C接口OLED显示模组结构设计

这款0.5英寸I2C OLED显示模组的三维结构，完全围绕嵌入式小型设备的紧凑安装需求搭建，建模过程中优先考虑了板载集成场景下的空间适配问题。从实际应用场景来看，这类小尺寸OLED屏常被用在可穿戴健康设备、手持检测仪器、小型传感器节点、迷你工控状态指示模块上，这类场景普遍没有多余的安装空间，同时要求显示器件在低功耗下保持清晰的可视效果，I2C接口的设计也刚好匹配这类设备少IO口的布线需求，仅需两根通讯线就能完成显示数据传输，大幅简化主板布线难度。

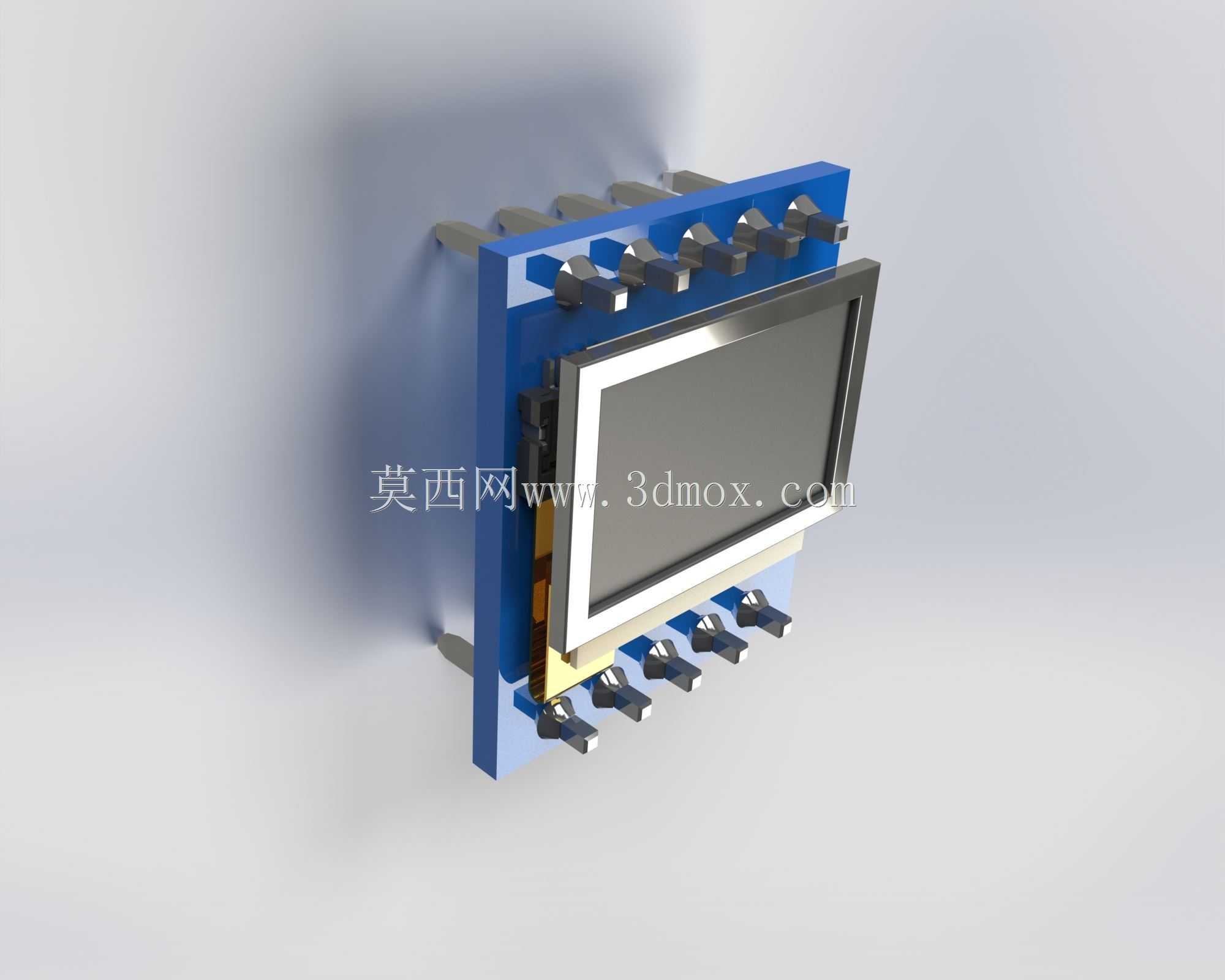

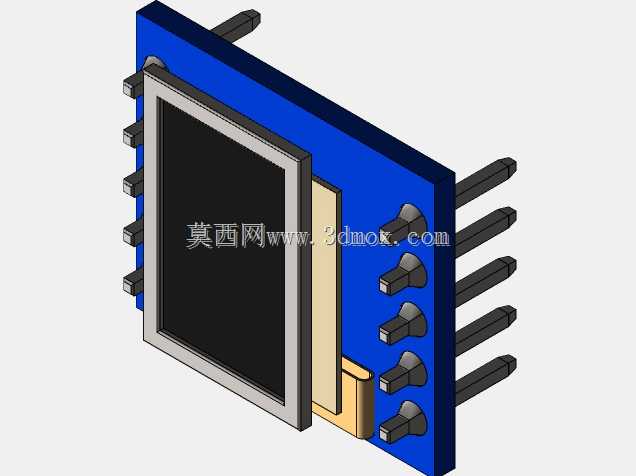

建模时首先还原了模组的层叠结构：最外层是金属质感的屏幕保护边框，刚好卡合OLED发光面板的边缘，避免装配过程中刮伤屏幕表层的偏光片；中间层是OLED显示面板本体，建模时保留了面板与下方驱动电路板的贴合间隙，这个间隙在实际生产中会填充缓冲泡棉，抵消设备震动带来的面板移位风险；底层是蓝色的FR-4印制电路板，板上排布了8个直插式排针引脚，引脚的伸出长度、间距都严格按照通用2.54mm排针标准建模，既可以直接插焊在主控板上，也能通过排座实现可拆卸连接，适配不同的装配需求。

安装边界的处理是这款模型的重点，电路板的四个角预留了半孔安装位，不需要额外增加固定结构就能通过焊盘直接固定在主板表面，屏幕正面的显示区域距离电路板边缘的距离控制在1.2mm，刚好给外壳的视窗边框留出壁厚空间，不会出现外壳装配后遮挡显示区域的问题。排针引脚的排布位置避开了屏幕下方的驱动芯片区域，建模时还原了驱动芯片的塑封本体高度，避免焊接排针时引脚与芯片本体产生干涉。从功能特性来看，这款模组的整体厚度控制在4.8mm以内，即使是对厚度要求严苛的腕戴式设备，也能轻松嵌入外壳内部，不会出现凸起顶壳的问题；屏幕的可视角度建模时参考了实际OLED屏的参数，显示面与电路板保持平行，不需要额外设计倾斜安装结构就能满足正面观察的需求。

在结构细节处理上，模型还原了电路板上的焊盘轮廓、排针的金属倒角、屏幕边框的折弯卡扣，这些细节都是实际生产装配中需要重点核对的结构点：边框的卡扣深度刚好卡在电路板的定位缺口上，不需要额外点胶就能实现屏幕与电路板的预固定，提升装配效率；排针的根部做了台阶定位，插入电路板时能保证所有引脚的伸出长度一致，避免焊接时出现引脚高低不平的问题。对于做嵌入式设备结构设计的工程师来说，这款模型可以直接导入装配体中做干涉检查，提前核对屏幕与外壳、主板、周边元器件的空间距离，不需要反复打样调整安装位，能有效缩短小型智能设备的结构开发周期。
