17HS系列方形混合式步进电机结构设计

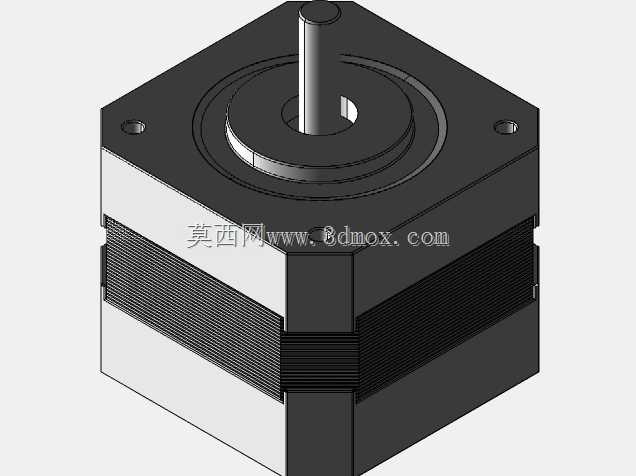

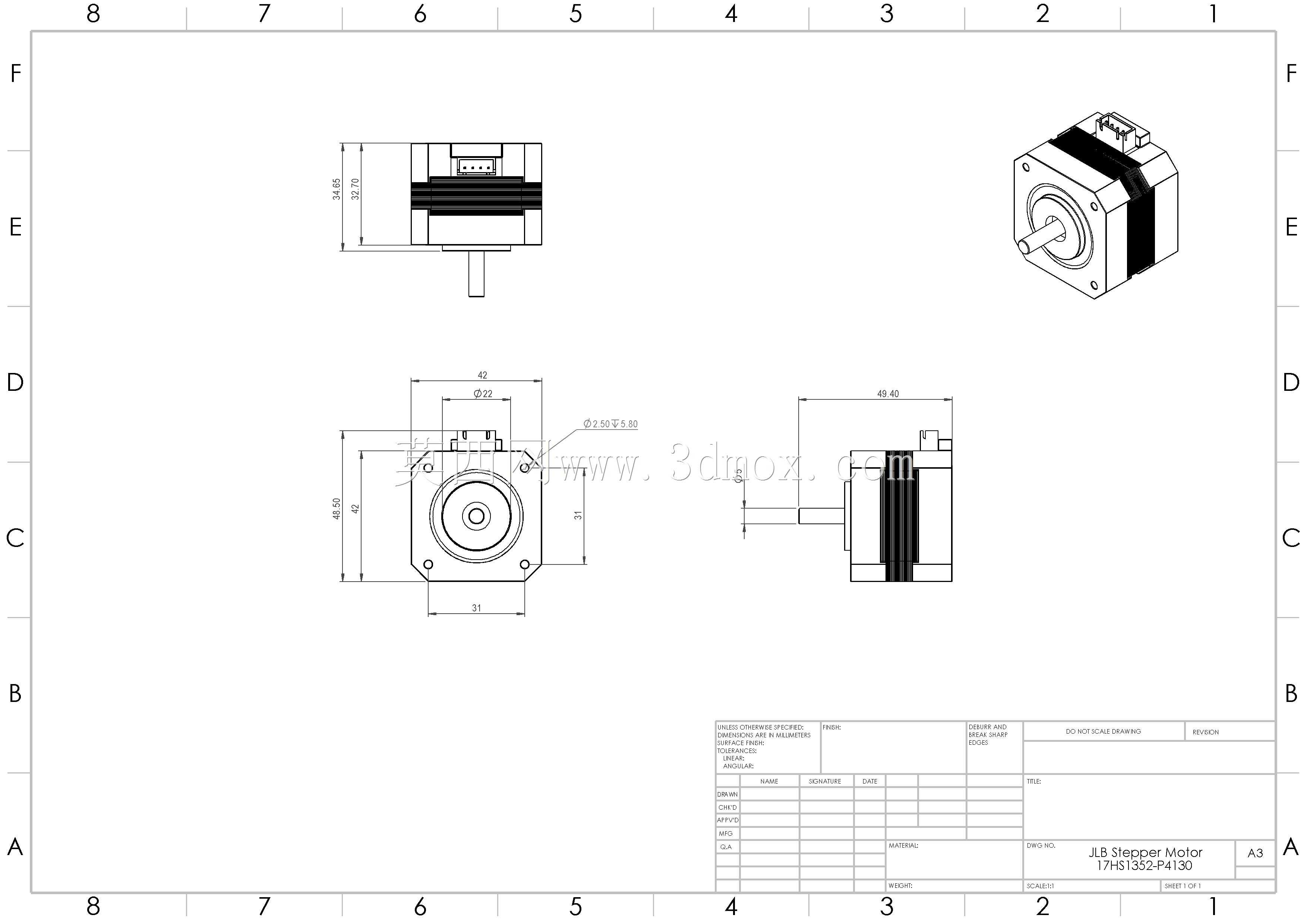

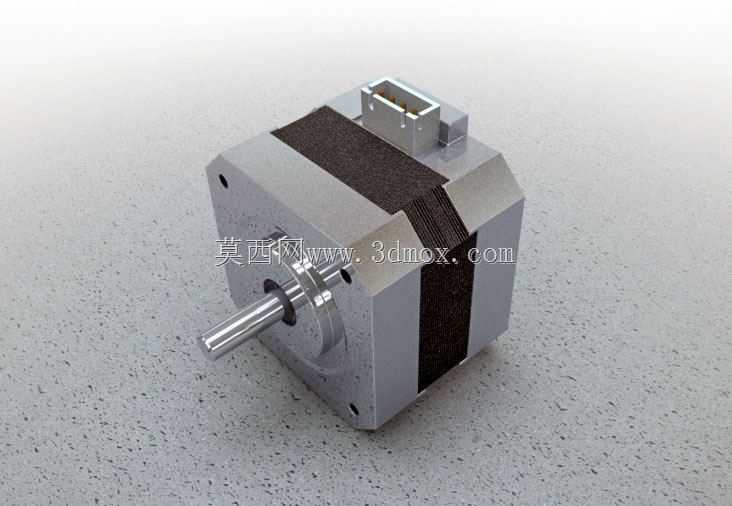

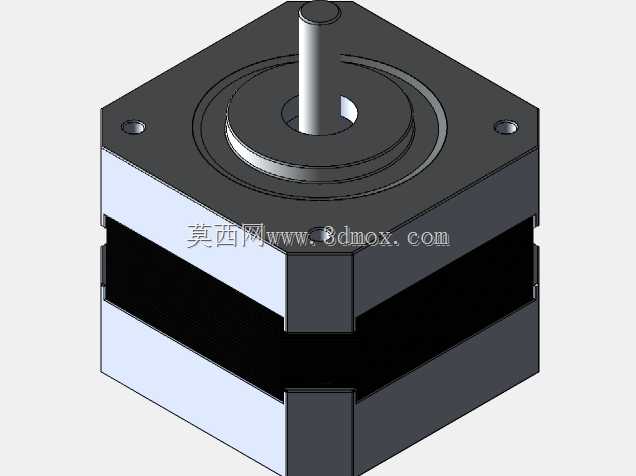

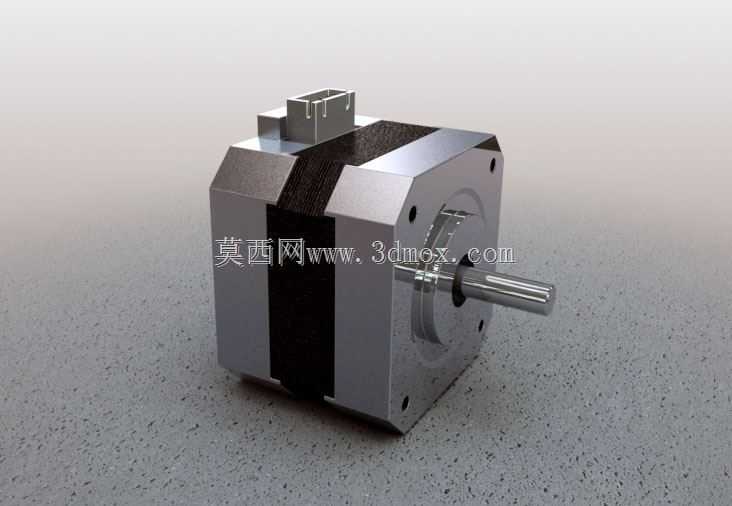

这款步进电机是开环运动控制场景下的核心执行部件，广泛应用在桌面级工业机器人关节驱动、3D打印设备进给轴传动、小型自动化流水线工位分度、精密检测平台位移调节、电子元器件贴装工位送料等对位置控制精度有稳定要求的场景中，能够在没有额外位置反馈的工况下，将输入的电脉冲信号转化为对应角度的轴系角位移，每接收到一个脉冲信号就驱动输出轴转动一个固定的步距角，通过控制脉冲数量即可精准定位转动角度，通过调整脉冲输出频率就能平滑调节轴系转速，适配多数低速大扭矩的精密传动需求。从产品功能特性来看，这款两相混合式步进电机兼顾了反应式步进电机的高分辨率和永磁式步进电机的低阻尼优势，运行过程中低速振动幅度小，输出扭矩随转速提升的衰减曲线平缓，在额定转速区间内能够保持稳定的扭矩输出，断电状态下输出轴带有一定的自锁力矩，能够避免负载位置出现意外偏移，无需额外加装抱闸机构即可满足多数垂直轻载工位的停位保持需求。在设计思路层面，这款电机采用方形机座的一体化结构设计，机壳选用导磁性能优异的冷轧钢材冲压成型，定子绕组采用集中式绕线工艺排布，充分利用机座内部的空间提升绕组槽满率，在控制整机外形尺寸的前提下最大化气隙磁密，提升单位体积下的扭矩输出能力；输出轴采用高强度合金钢材加工，轴伸端做了高精度磨削处理，配合高精度深沟球轴承支撑轴系，将轴系的径向跳动控制在极小范围内，保证传动过程的同轴度，避免长期运行出现轴系偏磨导致的精度下降问题。从外形尺寸与安装边界来看，这款42机座规格的步进电机安装面采用行业通用的孔位布局，安装孔位间距、轴伸直径、轴伸长度、机身总长都符合行业通用的安装尺寸规范，能够直接替换同规格的传统步进电机，无需对原有设备的安装结构做额外修改；机身尾部的接线接插件采用防呆设计，能够避免现场接线时出现相序接反的问题，接插件的固定结构牢靠，能够抵御设备运行过程中的振动拉扯，避免接线松脱导致的设备故障。机座表面做了均匀的氧化发黑处理，既能够提升机壳的防锈耐腐蚀能力，也能优化电机运行过程中的散热效果，保证电机在长时间连续运行的工况下温升控制在合理区间，延长绕组绝缘结构的使用寿命。
