蜗壳式涡轮流体输送泵结构设计

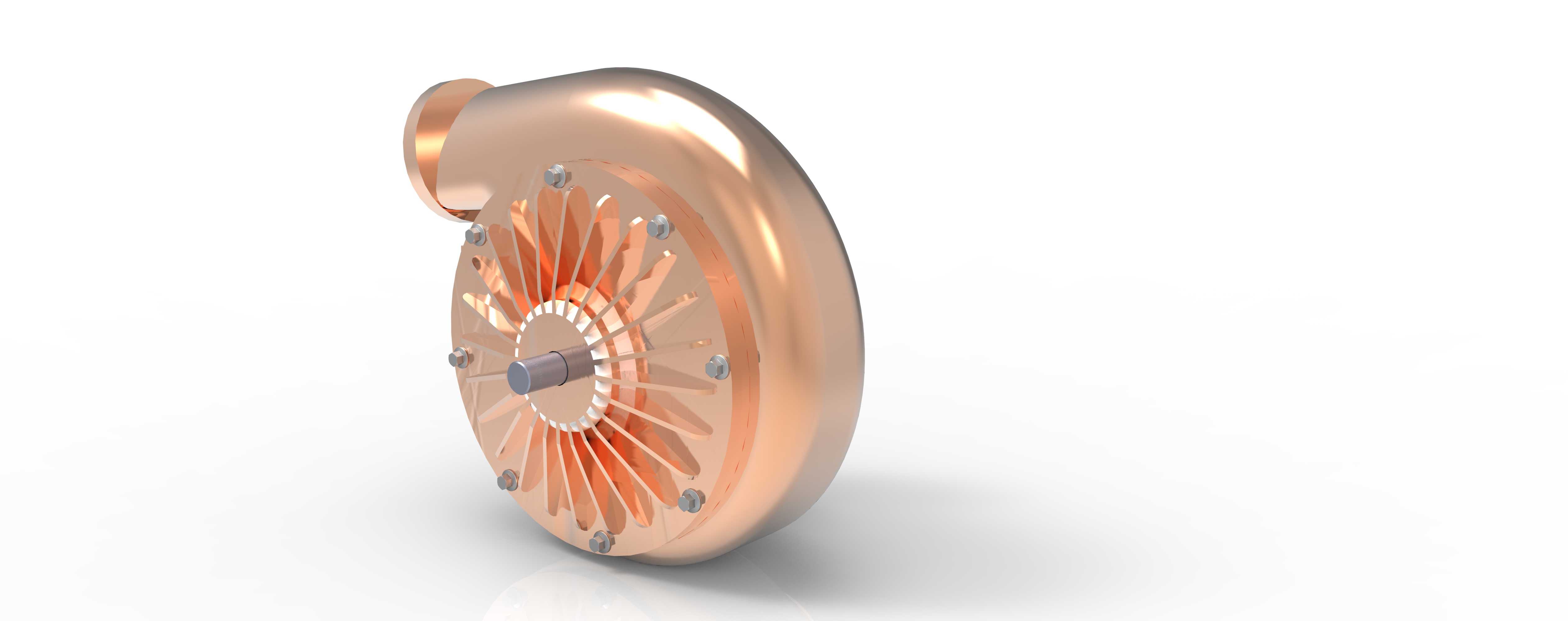

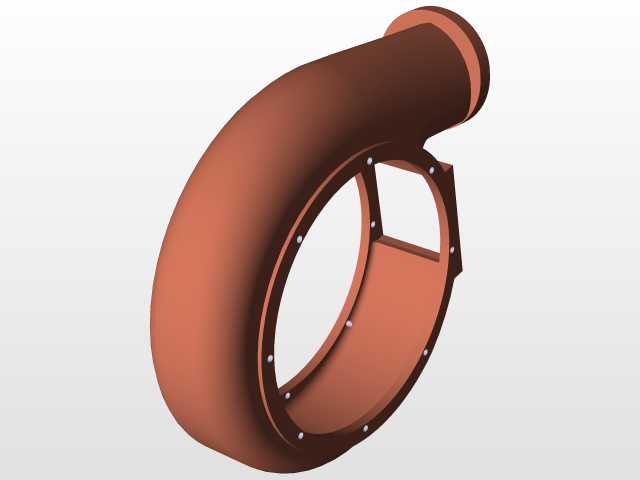

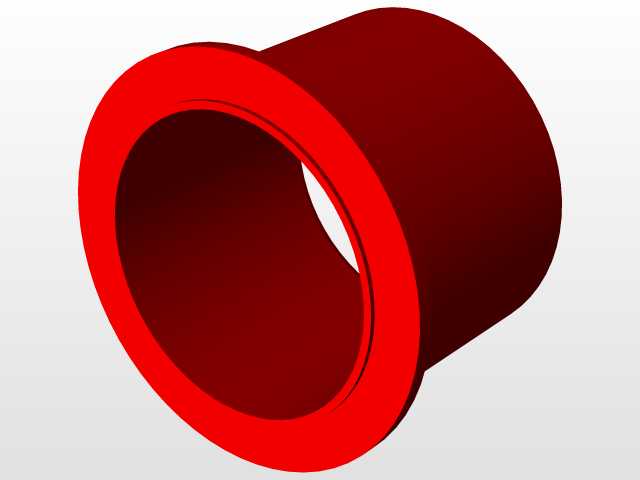

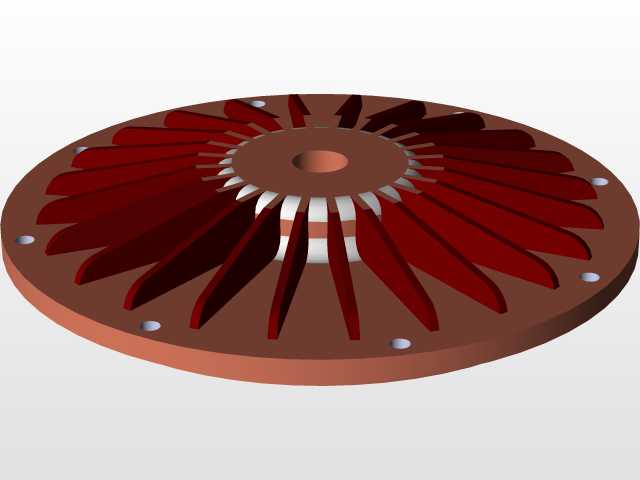

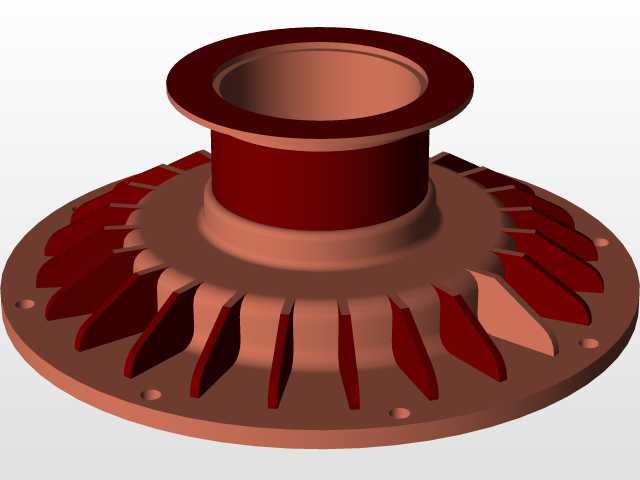

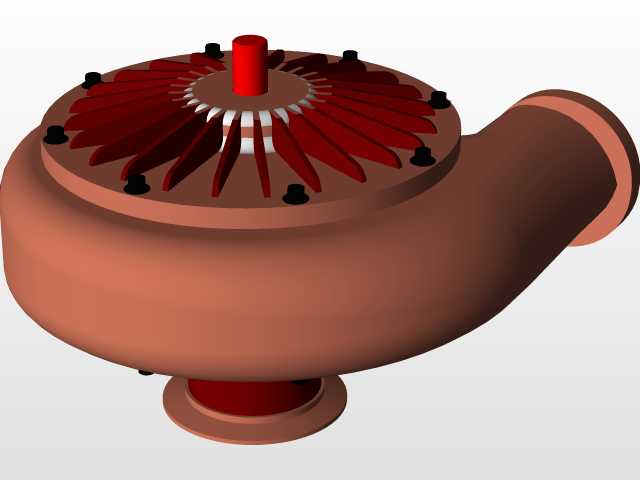

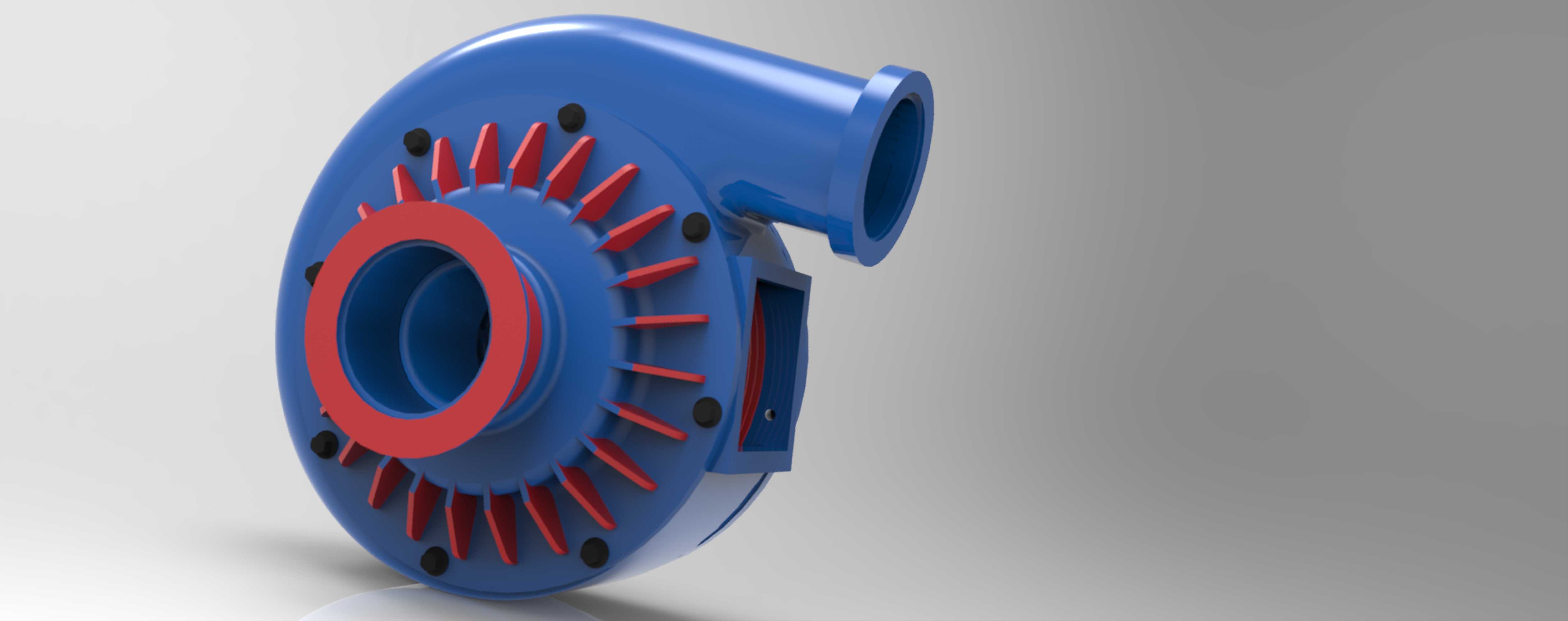

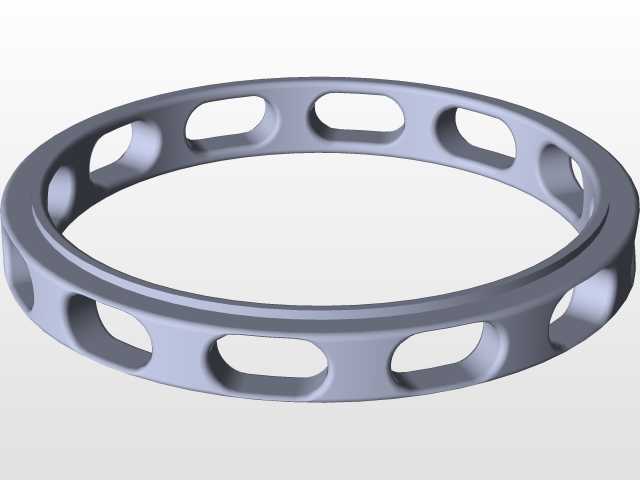

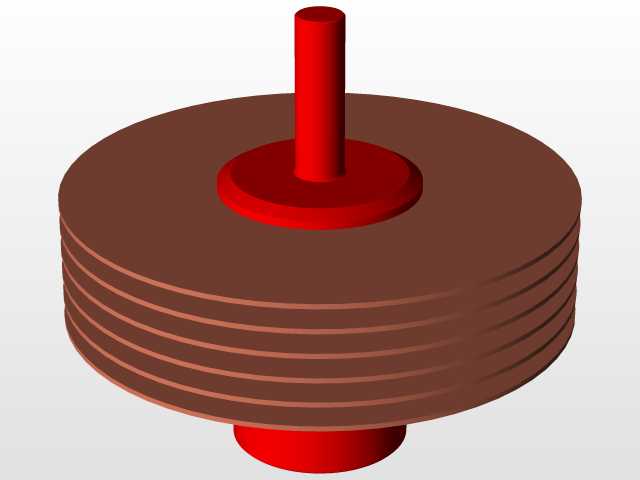

这款涡轮泵主要面向中小流量高扬程的流体输送场景，常见于工业冷却循环系统、小型化工流体加注、机床切削液供给以及民用供水增压环节，能够在紧凑的安装空间内实现稳定的流体增压输出，适配输送清水、低粘度无硬质颗粒的工业流体介质，在对安装空间有严格限制的设备配套场景中具备突出的适配优势。从实际用途来看，该泵依靠高速旋转的叶轮对流体做功，将输入的机械能转化为流体的压力能与动能，蜗壳式的流道设计可以平缓收集叶轮甩出的高速流体，逐步降低流体流速将动能转化为压力能，有效减少流道内的湍流损耗，相比普通直叶离心泵，带径向导流齿的叶轮结构能够在相同转速下获得更高的输出压力，同时降低流体在叶轮边缘的回流损失，提升泵组整体运行效率。在功能特性上，该泵采用侧进上出的流道布局，进口采用同轴法兰式连接结构，出口为垂直向上的圆管接口，能够直接对接标准工业管路，泵体外壳采用分体式装配结构，沿叶轮轴向分为前后两个泵壳段，通过周向均匀分布的紧固件实现密封连接，既方便日常维护时拆解检查叶轮磨损情况，也能保证泵腔在额定工作压力下的密封可靠性，叶轮与泵壳之间预留了合理的运转间隙，既避免运转过程中出现动静部件刮擦，也能控制间隙泄漏量在合理范围内，保证泵组的容积效率。设计过程中优先考虑了安装边界的适配性，整体外形为类圆形蜗壳结构，最大外轮廓尺寸控制在紧凑范围内，泵体底部预留了平整的安装支撑面，可以直接通过螺栓固定在设备机架或者混凝土基础上，进出口的连接尺寸匹配常规工业管路标准，不需要额外制作过渡转接件，叶轮的轴向定位结构采用台阶式配合设计，能够保证叶轮运转时的同轴度，降低高速运转下的振动与噪音。泵体外部的红色导流齿结构既可以作为叶轮的加强筋提升叶轮结构强度，也能在泵体外部形成散热肋片，将泵组长时间运转产生的热量通过空气对流散出，降低泵腔内部密封件的工作温度，延长密封组件的使用寿命，整体结构没有冗余的外凸部件，安装时不需要预留过大的操作空间，能够适配各类集成度较高的流体输送系统。
