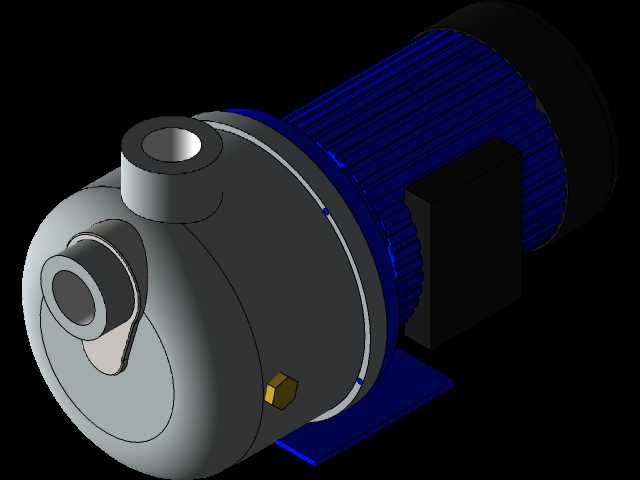

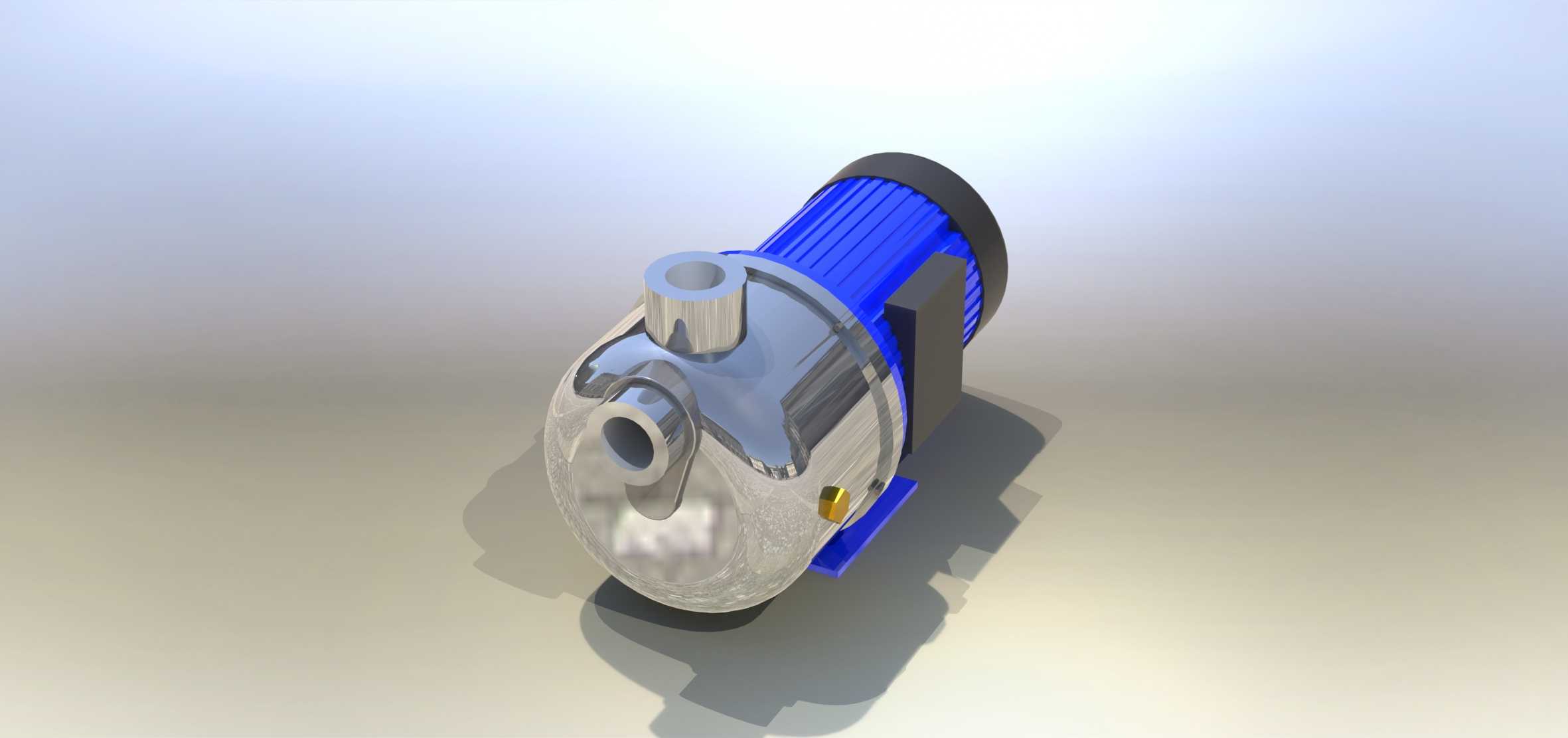

不锈钢卧式单级离心泵AQJX结构设计

这款不锈钢卧式离心泵主要面向民用给排水、小型工业流体输送、暖通循环、净水处理等场景，可用于家庭自来水增压、公寓供水加压、小型暖通空调系统冷热水循环、净水设备原水输送、园林喷灌供水等工况，也可适配轻度腐蚀性的洁净流体输送需求，在食品加工前置供水、小型养殖水循环等场景也能稳定发挥作用。该泵核心功能是为管路内的洁净流体提供稳定的压头，实现流体的长距离输送或管路增压，解决管路末端水压不足、循环系统流速不够的问题，过流部分采用不锈钢冲压成型结构，流道光滑流畅，能有效降低流体在泵腔内的水力损失，提升运行效率，同时不锈钢材质具备优秀的抗锈蚀能力，可避免输送过程中对水质造成二次污染，适配洁净流体的输送要求。从设计思路来看，这款泵采用电机与泵体直联的卧式结构，省去了传统联轴器连接的复杂结构，大幅缩减了整机的轴向尺寸，让整体结构更紧凑，安装时占用的空间更小，也减少了传动环节的能量损耗与故障点；泵体采用开式冲压流道设计，进水口与出水口采用同口径规格，均为1-1/2英寸标准管螺纹接口，可直接对接同规格的民用供水管道，无需额外配置变径接头，降低现场安装的配件成本与施工难度。在安装边界方面，整机底部带有一体化的安装支脚，支脚预留了标准安装孔位，可直接固定在混凝土基础或钢制安装支架上，安装时需保证泵轴处于水平状态，进水口需对接来水方向管路，出水口对接出水方向管路，进出口管路需设置独立的支撑结构，避免管路重量直接作用在泵体上造成接口变形或密封失效；泵体侧面设置有排气螺塞，首次启动前可通过该螺塞排净泵腔内的空气，避免气蚀现象影响泵的运行效率与使用寿命，电机端的散热筋采用轴向排布设计，运行时可借助电机尾部风叶的气流快速带走电机产生的热量，保证电机长时间连续运行时的温度处于合理区间。这款泵的结构设计充分考虑了民用与小型工业场景的安装使用需求，整体结构简单可靠，日常维护仅需定期检查机械密封的磨损情况，无需复杂的拆解保养，适配普通运维人员的操作能力，在常规供水压力需求场景下，能够长期稳定提供稳定的流体输送能力，兼顾了运行效率、安装便捷性与使用可靠性。
