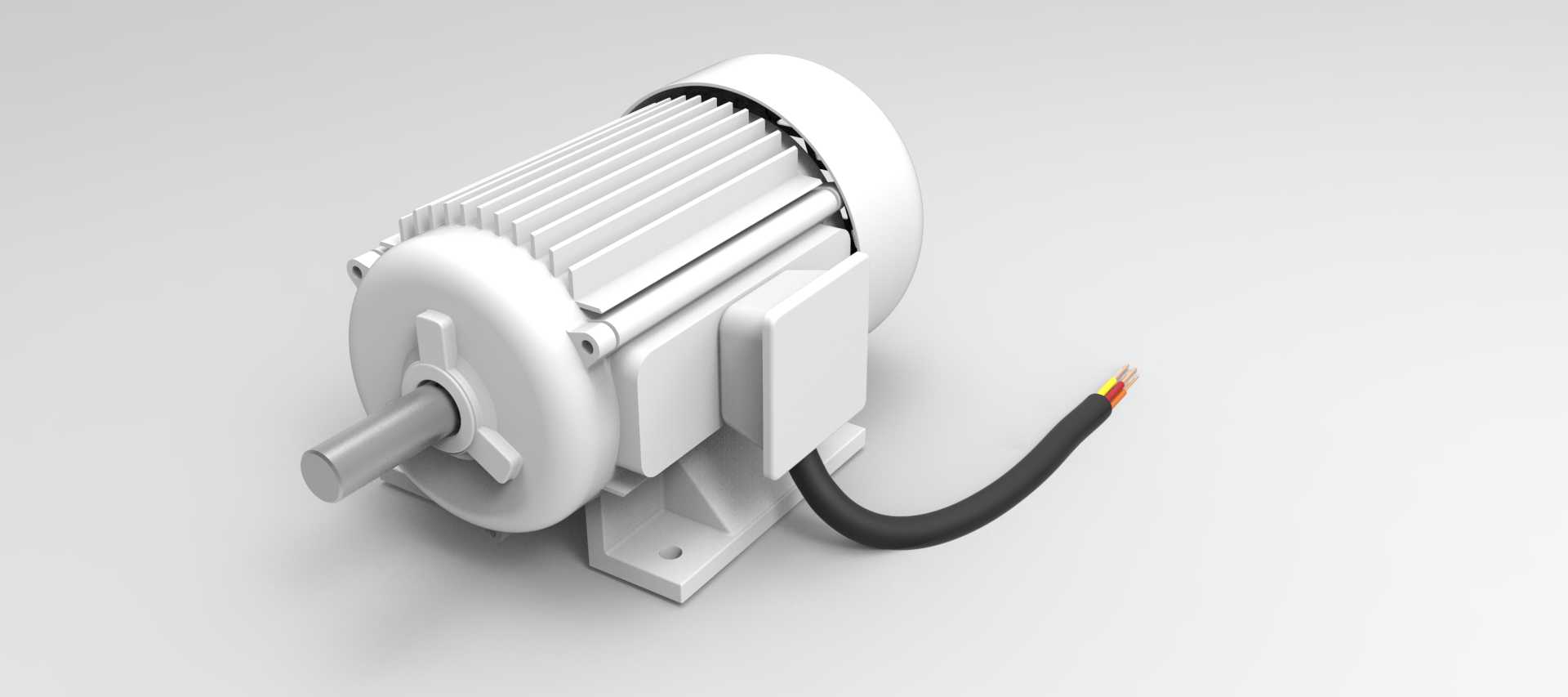

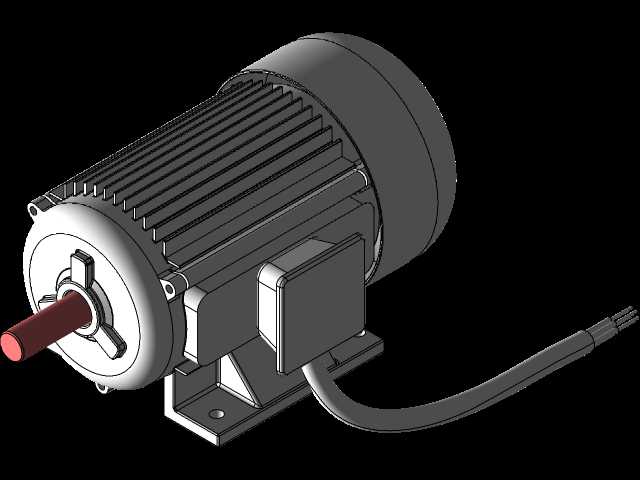

工业卧式异步电动机三维结构设计

这款卧式电动机是工业传动场景中应用最为广泛的动力输出核心部件，常见于生产线输送设备、机床主轴驱动、泵类负载配套、风机传动、轻工机械动力输入等诸多工业场景，能够为各类需要旋转动力输出的设备提供稳定可靠的扭矩供给，适配绝大多数常规工业环境下的连续运转作业需求。从实际用途来看，该款电机可适配三相交流供电场景，通过电磁感应原理将电能转化为旋转机械能，输出端的轴伸可通过联轴器、皮带轮、齿轮等传动连接件与下游负载对接，根据不同的功率档位可覆盖从小型轻工设备到中型工业机组的动力需求，自带的接线盒结构可方便现场进行电源线路的接驳与防护，引出的线缆结构预留了足够的走线弯折空间，适配车间内不同方向的布线需求。从功能特性来看，模型完整还原了电机的散热筋结构，机壳表面的纵向散热筋能够在电机运转过程中增大散热面积，配合内部转子带动的气流可快速将绕组产生的热量带出，保障长时间满负载运行时的温度处于合理区间；端盖处的轴承安装位、风罩固定结构、底座安装孔位都做了精准的结构还原，接线盒的翻盖结构、线缆密封接头也都完整呈现，能够直观呈现电机的装配逻辑与结构组成。在设计思路上，这款电机的三维结构完全遵循工业量产电机的结构规范，采用卧式底脚安装的经典布局，重心落在安装底座平面上，保障运转时的稳定性；机壳与端盖采用止口定位的配合方式，能够保证定子与转子的同轴度，降低运转时的振动与噪音；输出轴伸采用标准的轴径设计，键槽结构完整还原，可与标准传动件直接适配，无需额外改型。从外形尺寸与安装边界来看，模型严格按照通用系列电机的安装尺寸规范构建，底座的安装孔间距、轴伸中心到底座平面的中心高、轴伸长度与直径、机壳外径、整机长度等关键安装尺寸都符合行业通用标准，在进行设备整体布局设计时，可直接将该模型导入装配体中进行安装位的预留，核对与周边部件的干涉情况，提前规划传动连接的空间位置，避免实际生产装配时出现尺寸不匹配、安装空间不足的问题；接线盒的位置设置在机壳侧方，预留了足够的接线操作空间，散热筋的外轮廓尺寸也做了准确还原，在设计电机周边的防护结构、走线布局时可直接参考模型外轮廓进行空间规划，保障设备整体布局的合理性。
