楼宇电子门禁终端内部结构拆解设计

　　这套门禁终端的结构拆解方案，是面向楼宇出入口身份核验场景完成的整机三维结构设计，覆盖了从外壳防护、内部元器件排布到功能交互的全部机械结构细节，适配办公写字楼、园区单元门、住宅小区楼道入口等需要权限管控的通行点位，替代传统机械门锁完成非接触式身份校验、通行权限放行的功能。

　　从整机的装配逻辑来看，设计阶段优先考虑了壁挂安装的边界约束：终端背部预留了贴合墙面的安装基准面，后壳与墙体接触的区域做了平整化处理，安装孔位的排布避开了内部电路板、扬声器的占用空间，挂装后整机突出墙面的厚度控制在薄型终端的常规尺寸范围内，不会占用楼道通行的侧向空间，也避免过往人员磕碰突出的设备边角。整机外轮廓采用带圆弧过渡的曲面造型，没有尖锐的外露棱边，既适配公共区域的安全防护要求，也能减少外壳注塑成型时的应力集中问题。

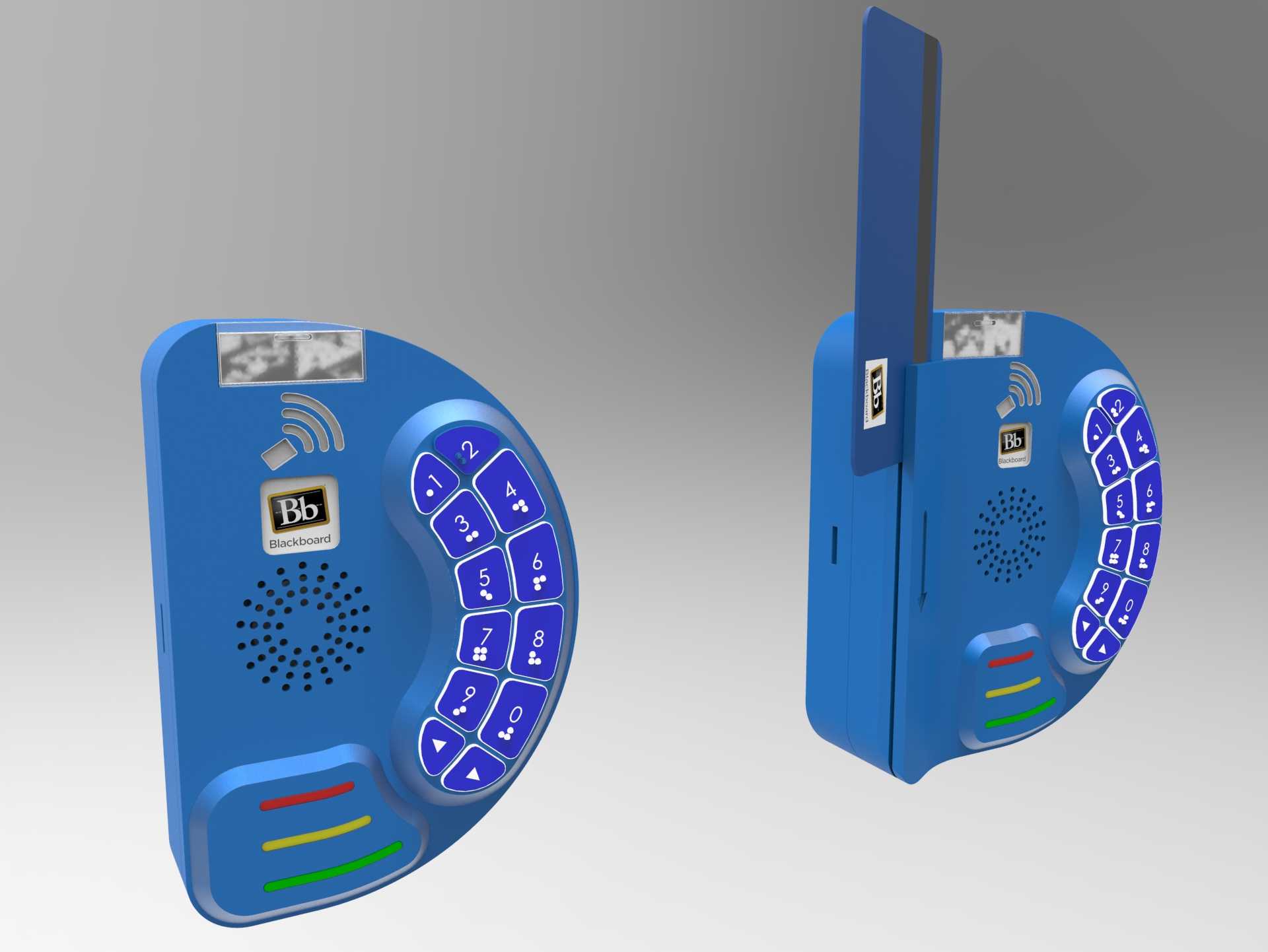

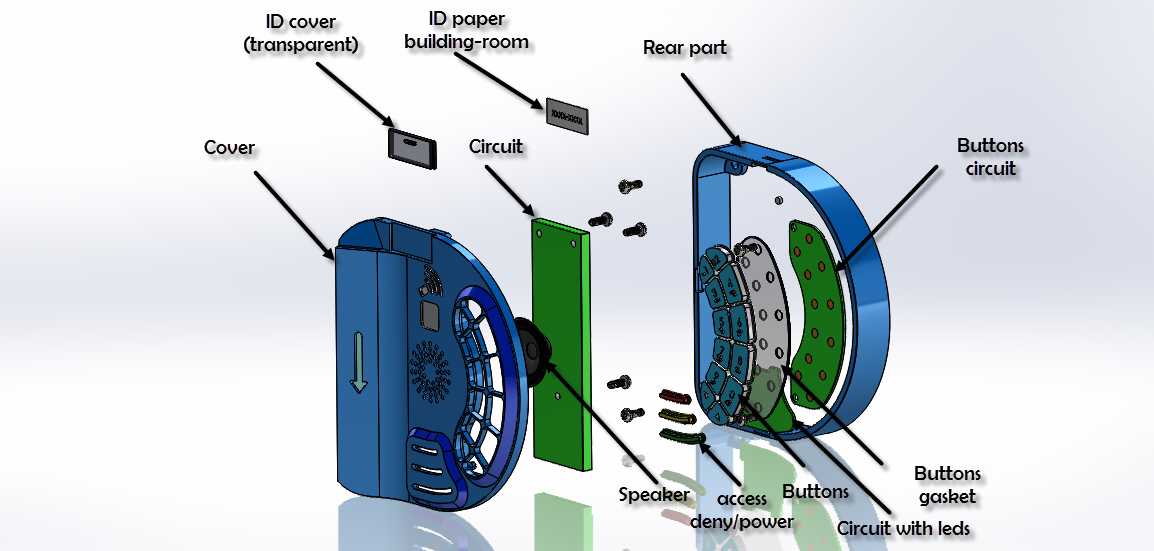

　　拆开整机的分层结构可以看到，前后壳的扣合定位做了明确的结构设计：前壳作为外露的交互面，预留了按键区域的安装位，按键下方对应布置按键电路板，板上集成了LED照明元件，光线可以透过按键区域的透光结构向外透出，在楼道光线不足的环境下，用户可以快速识别按键位置完成身份编码输入。按键电路板和外壳之间设置了密封缓冲垫层，也就是按键垫片，既可以抵消按键按压时的行程间隙，避免按键出现松垮晃动，也能阻挡楼道内的灰尘、日常清洁溅入的水汽顺着按键缝隙进入设备内部，提升公共场景下的耐用性。

　　设备中部的主电路板是核心功能载体，设计阶段预留了两种不同的焊盘适配方案：分别对应带引脚焊盘、无引脚焊盘的元器件排布，同时兼容带磁条、无磁条的不同身份识别模块配置，工程现场可以根据项目的功能选型，灵活搭配对应的电路组件，不需要重新修改外壳的安装结构。电路板侧边预留了天线的安装走线空间，天线信号向外辐射的路径没有被金属构件遮挡，保证身份信号的读取稳定性。

　　身份标识卡片的容纳区域做了专门的分层设计：最外侧是透明的ID保护盖，采用透明塑料材质，既可以直观看到内部放置的标识纸张，也能阻挡外力刮擦纸面；中间层用来放置标注建筑号、房间号的ID标识纸，物业人员可以根据安装点位的信息更换纸面内容，不需要拆解整机内部结构；标识纸后方对应设置独立的容纳腔室，避免纸面和内部电路板直接接触，防止纸张受潮变形影响电路绝缘。

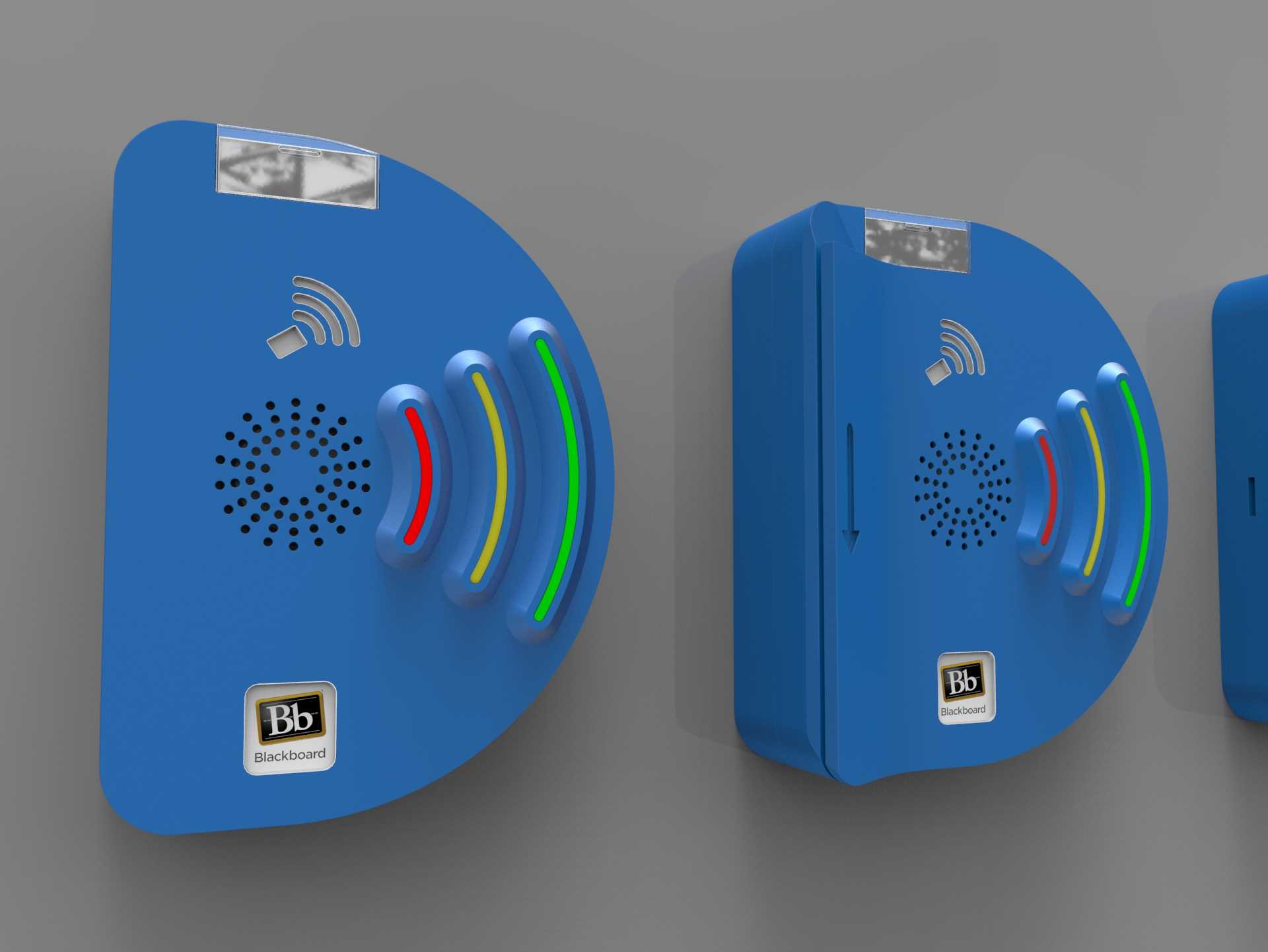

　　发声组件布置在电路板下方的预留腔体内，扬声器的出声孔对准前壳下方的开孔区域，开孔做了错位防尘结构，声音可以正常向外传递，完成核验成功、权限无效的语音提示，大颗粒的灰尘也不会直接落到扬声器振膜上。设备的供电接入端设置在背部下方的走线区域，墙体预埋的电源线可以直接从背部穿入终端内部接电，外露的走线可以完全隐藏在设备和墙面的间隙之间，墙面安装完成后看不到明线，兼顾楼道的整洁度。

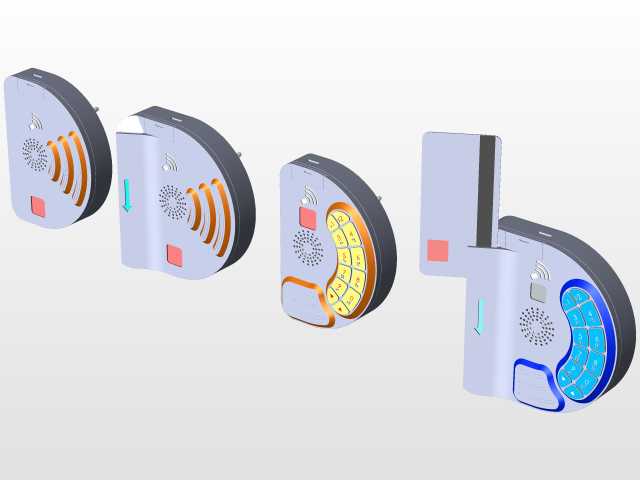

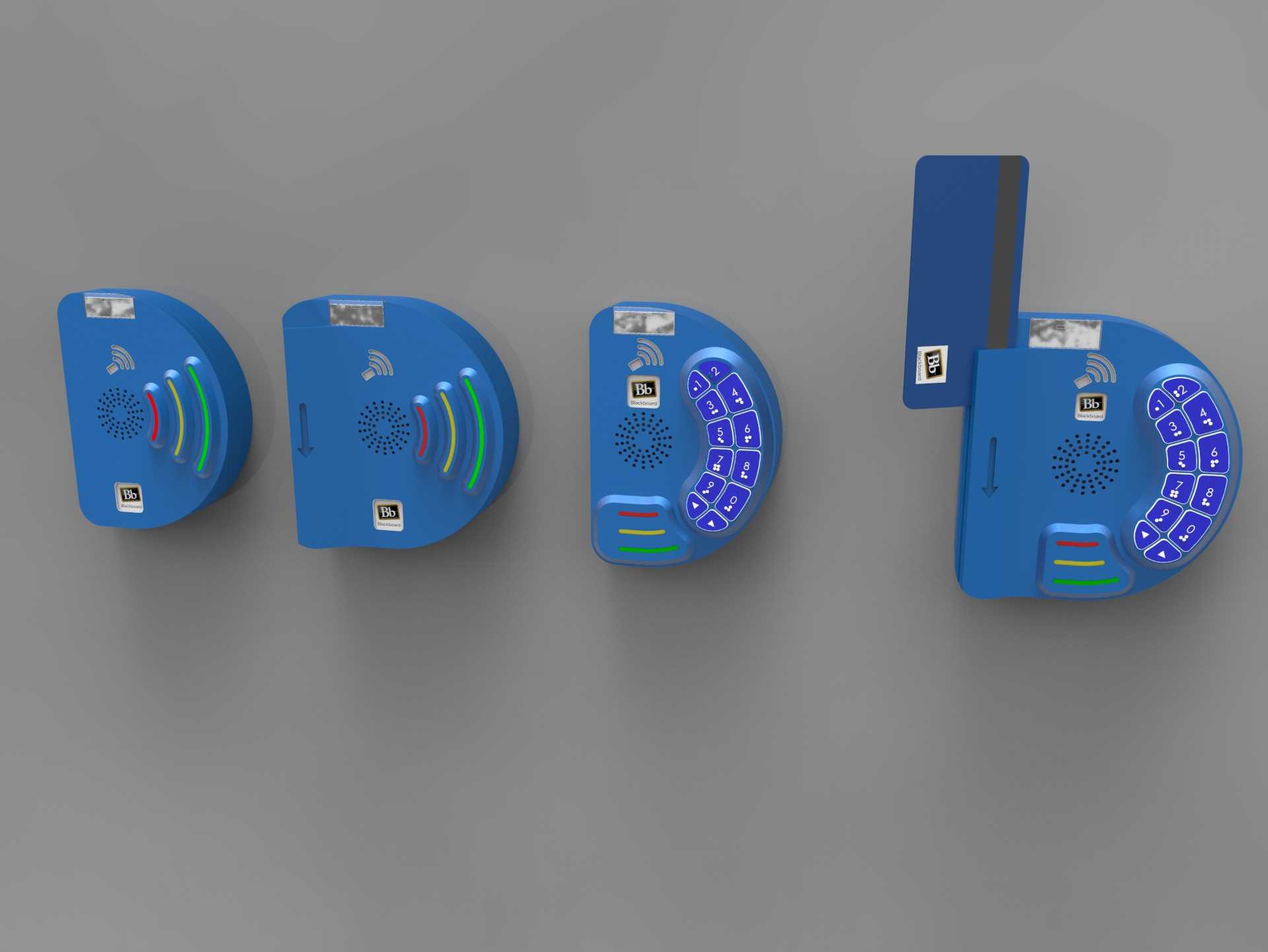

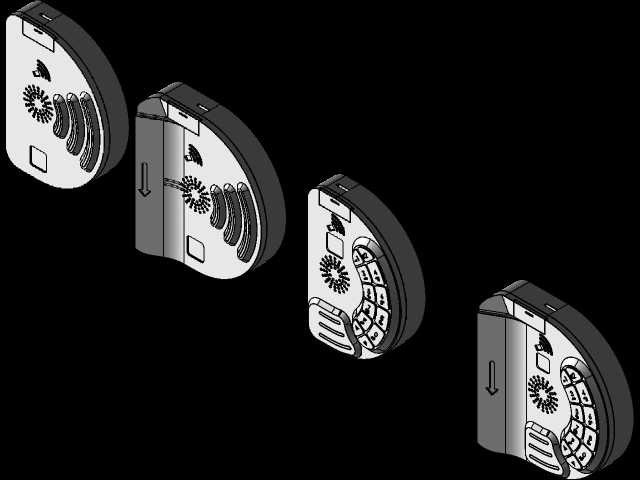

　　整机的所有零部件在建模时都保留了完整的装配约束关系：前后壳的卡扣位置、螺丝柱的对接高度、电路板的支撑柱定位、各密封垫片的压缩量都做了参数化定义，结构工程师可以直接在模型基础上调整外壳尺寸、增减功能模块，比如加装刷卡感应区、调整按键数量，都可以快速验证零部件之间的干涉情况，不需要重新从零搭建整机结构。针对不同的安装场景，这套结构还可以调整背部挂孔的间距，适配不同规格的国标86底盒、壁挂安装板的安装要求，不管是新建楼宇的前置预埋，还是老旧小区的门禁改造，都能匹配现场的安装条件。外壳的分模线沿着整机侧部的非可视区域布置，注塑生产后外表面不会留下明显的合模痕迹，表面处理可以直接做磨砂纹理，减少日常使用留下的指纹和划痕，降低后期运维的清洁成本。
