轻量化镂空航空级承力轴承支架

　　这套承力支座结构最初面向航空机载设备的安装工况展开构思，核心诉求是在给定的外载荷包络下把构件自重压到最低，最终成型件整体重量控制在0.342千克左右，对应英制单位约0.75磅，完全贴合飞行器机载附件对每一克质量都严苛管控的使用逻辑。实际落地场景中，这类支座常被用来固定小型机载设备的铰接转轴、通讯吊舱的回转支撑点，或是无人机机翼下挂载任务模块的连接基座，替代传统实心铸钢支座后，单一部件就能削减近六成的无效质量，对整机续航和载荷裕度的提升十分直观。

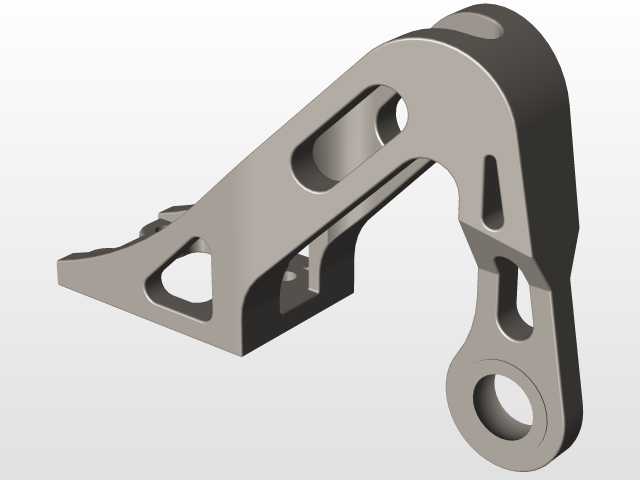

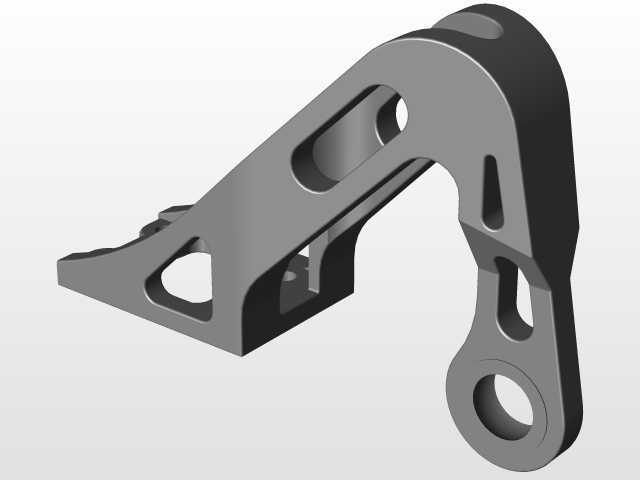

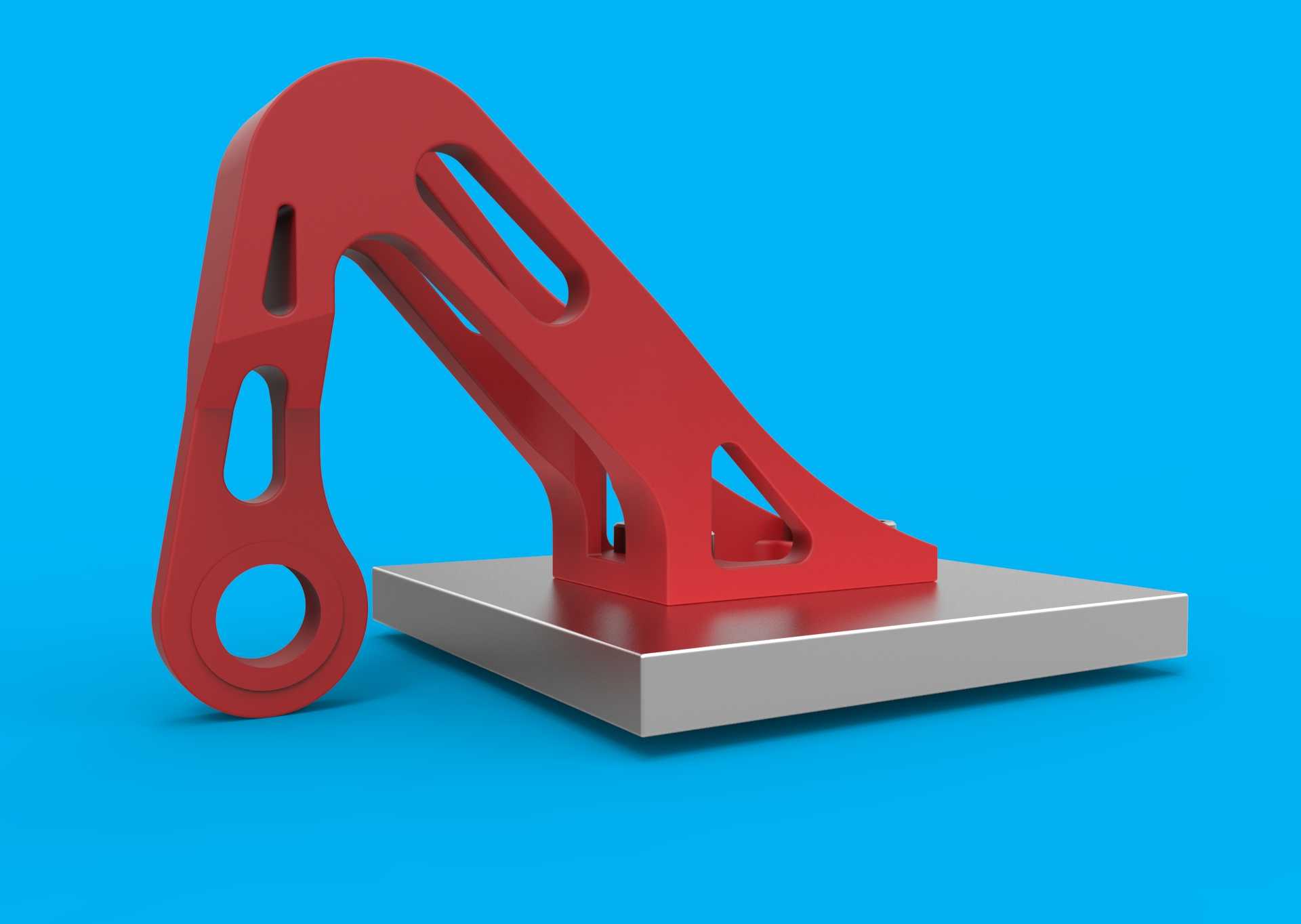

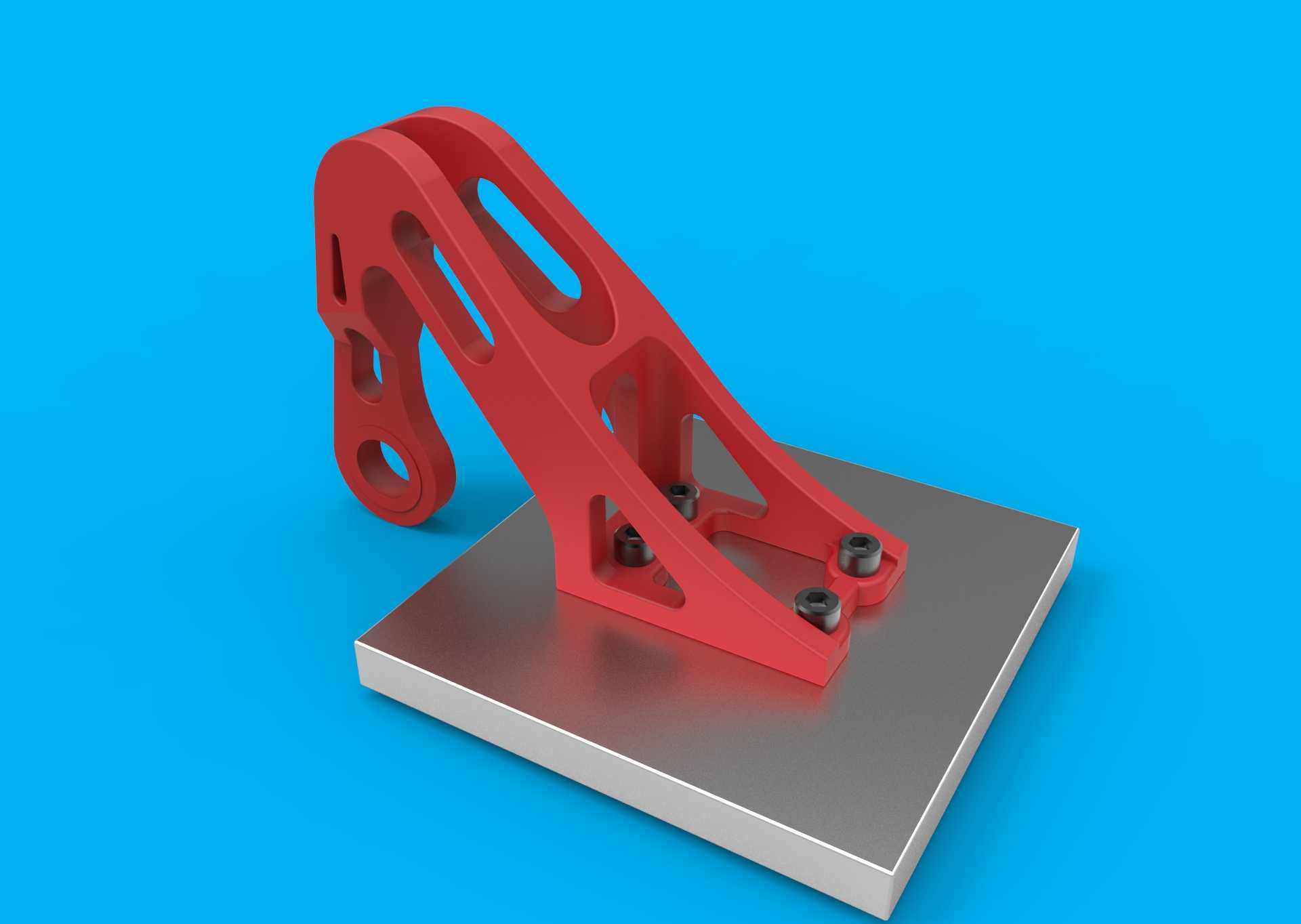

　　从结构受力逻辑来看，支座下端是一块平整的矩形安装底板，底板上预留了完整的贴合安装面，现场装配时可直接通过螺栓将整个组件锁固在设备舱的安装基准面上，底板的厚度经过抗弯校核，在支座承受侧向倾覆力矩时不会出现板面翘曲，保证铰接孔的轴线始终维持设计位置。支座上端斜向延伸出承力臂，臂体末端加工出同轴的铰接圆孔，这个圆孔就是轴承的安装位，工作状态下转轴穿过孔内配套的轴承，将外部摆动载荷传递到整个支座上，承力臂的走向完全顺着主载荷的传力路径布置，从铰接孔到底板安装面形成连续的力流通道，没有突兀的截面突变。

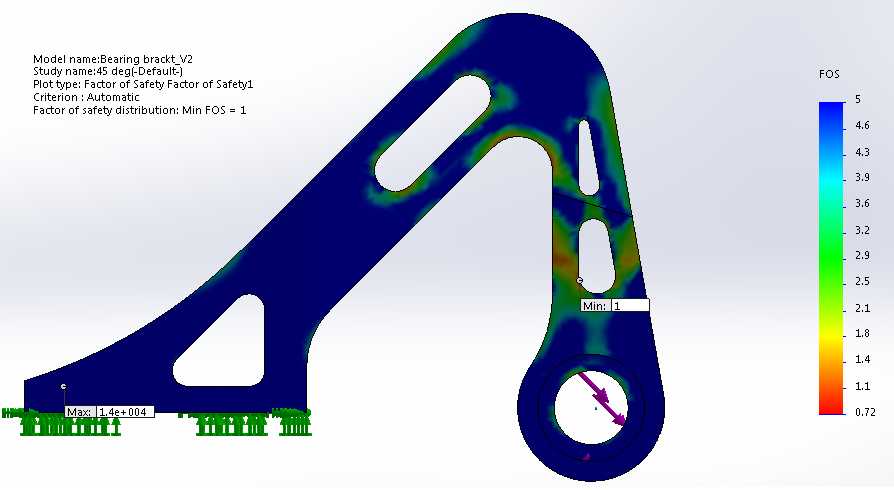

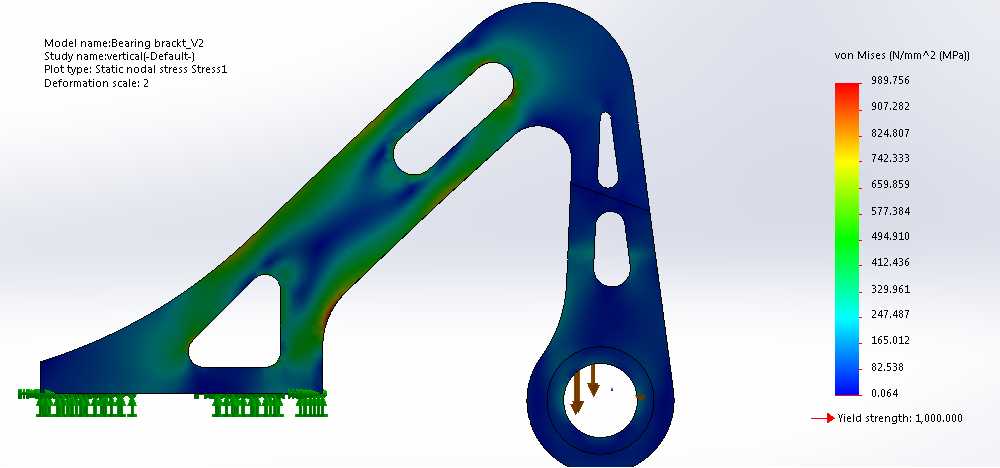

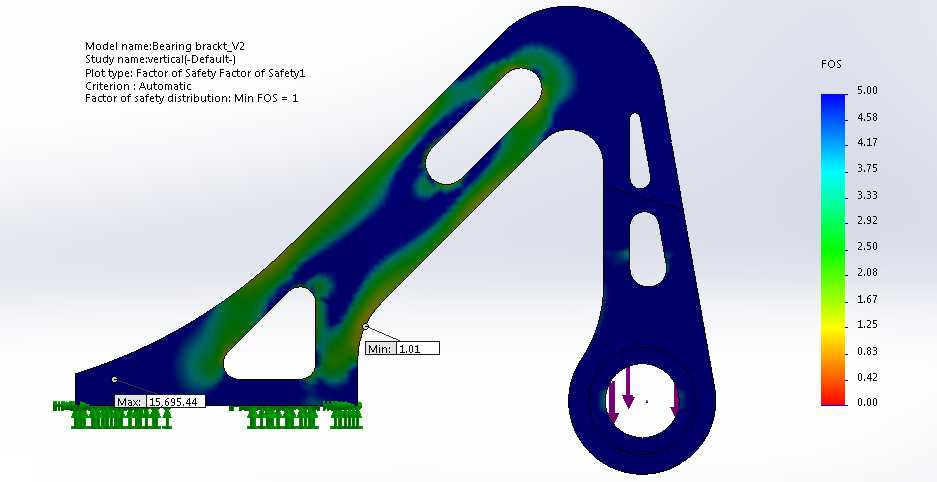

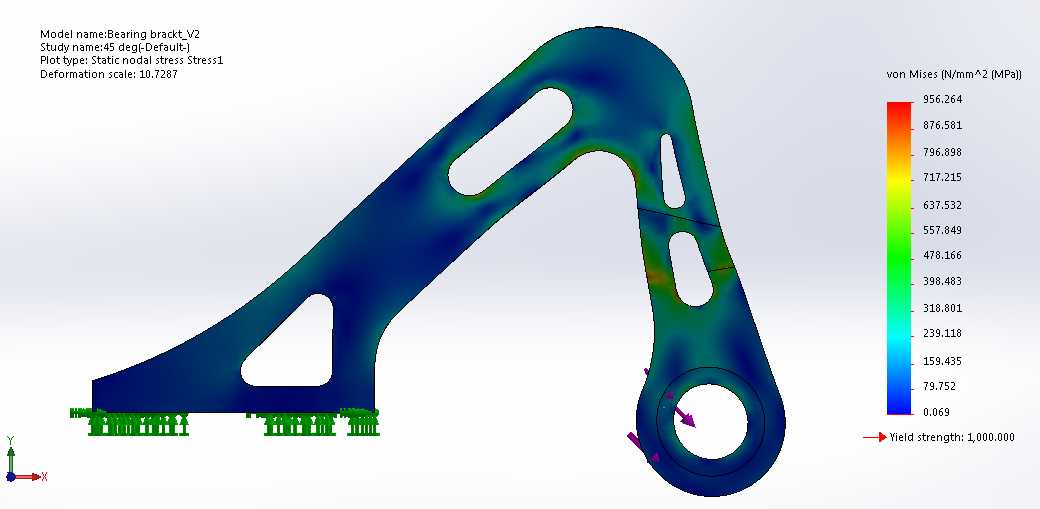

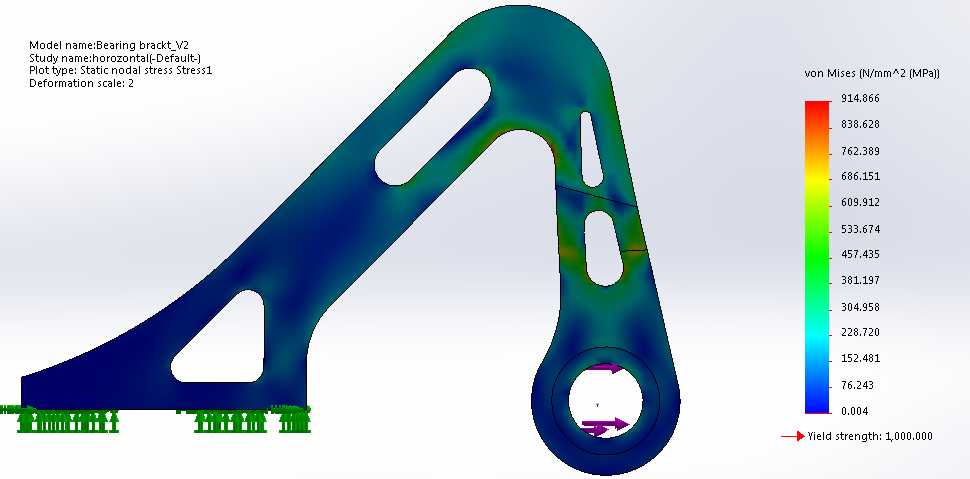

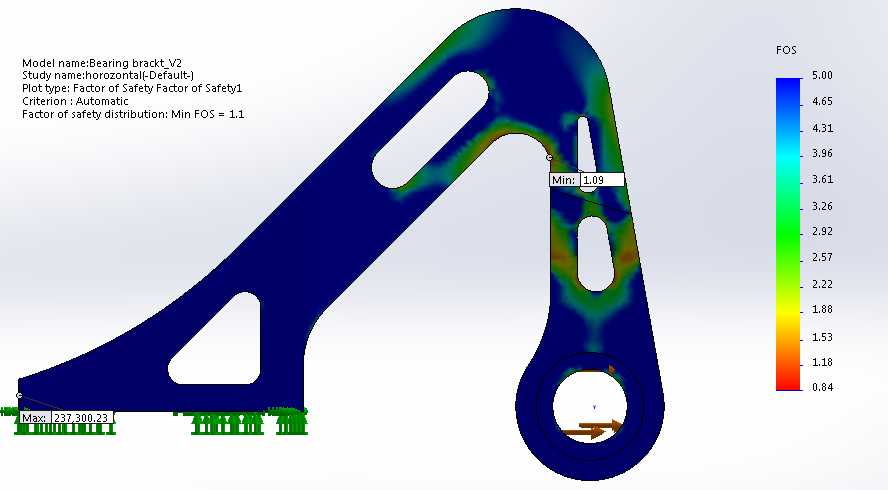

　　结构减重的处理是这套设计最突出的特点，设计阶段没有采用简单挖空材料的粗暴方式，而是顺着拓扑优化得到的材料分布结果，在承力臂的非主承力区域开出多组异形镂空槽。这些镂空槽的轮廓全部做了圆角过渡，避开了应力集中的高发区域，既把不受力的冗余材料全部去除，又保证主传力路径上的截面厚度完全满足强度储备要求。整个构件的安全系数取值大于1，在额定工作载荷下不会出现塑性变形，同时针对增材制造的工艺特性做了定向适配：所有悬空表面的最小倾角都控制在45度，打印成型时不需要额外添加支撑结构，成型完成后也不需要对内腔支撑残留做二次机加工，直接经过简单的表面后处理就可以投入装配，大幅缩短了单件试制的周期。

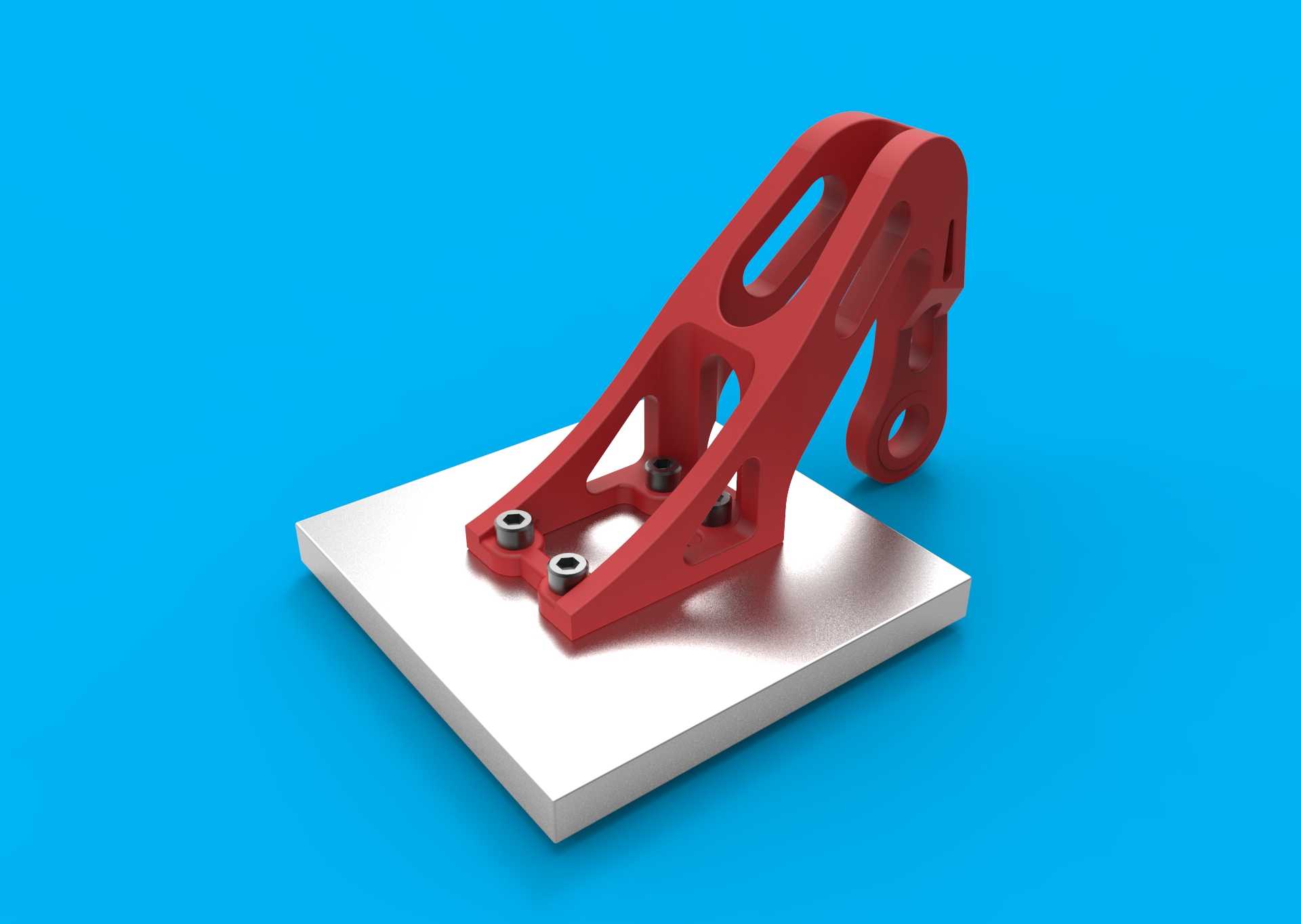

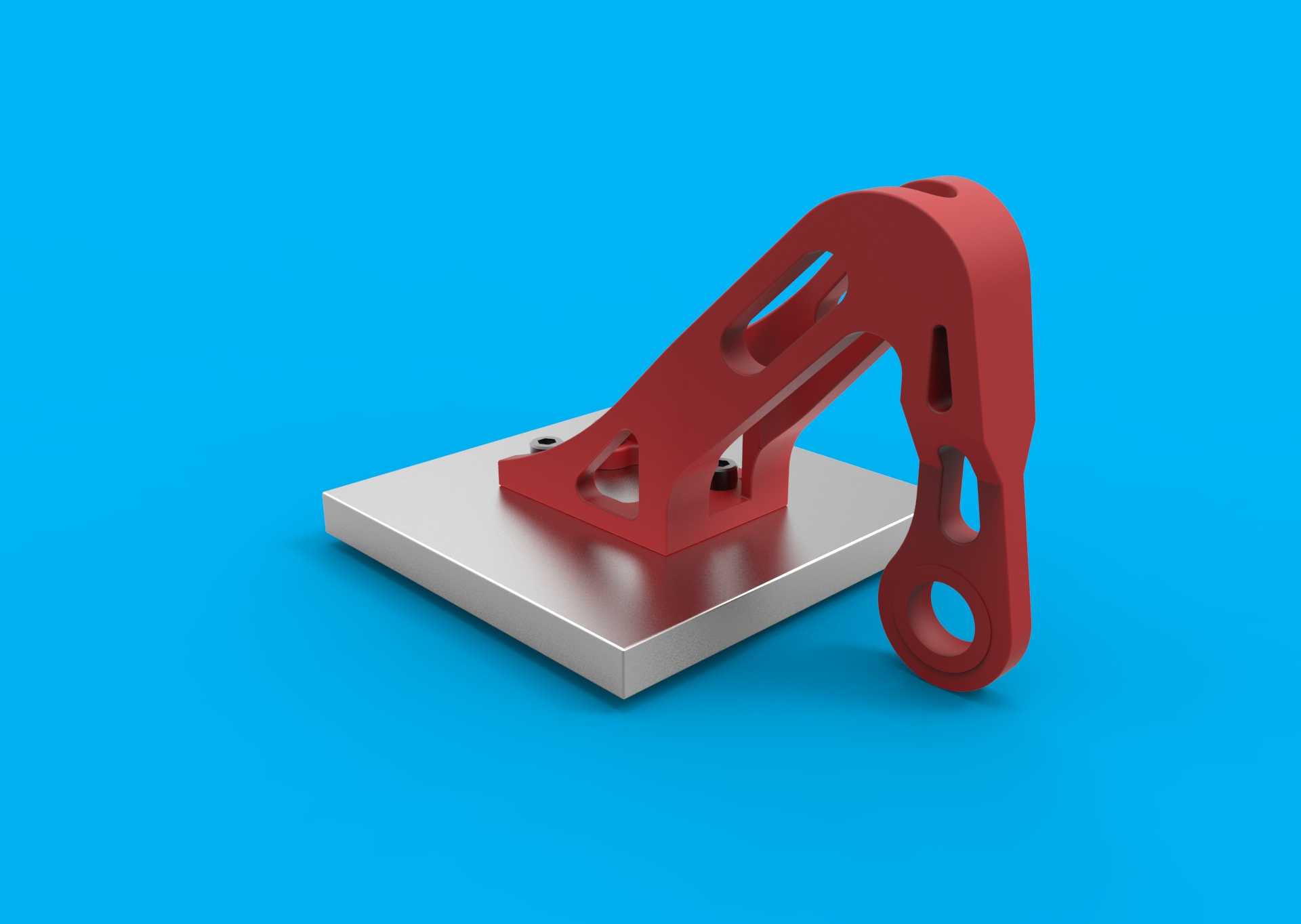

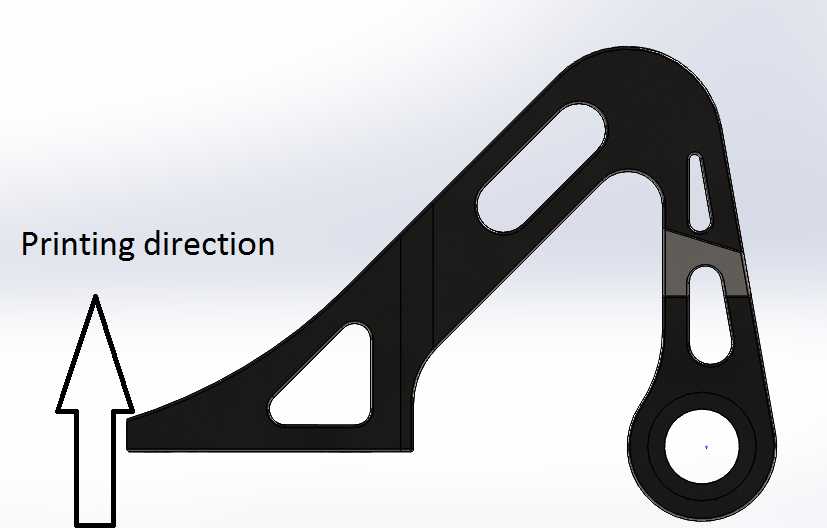

　　安装边界方面，底板的长宽尺寸适配常规机载设备的安装孔距，铰接孔的中心高度经过匹配校核，保证配套转轴的回转空间不会和周边机载部件发生运动干涉。承力臂两侧的镂空槽同时兼顾了走线需求，部分机载传感器的信号线可以顺着槽位排布，不需要额外设计走线卡扣。在垂直定向的装配姿态下，整个支座的受力方向和增材制造的层积方向保持合理夹角，层间结合强度可以充分发挥，承受交变摆动载荷时的疲劳寿命也能满足长期使用要求。

　　日常维护场景下，镂空结构没有封闭的积留腔体，飞行器露天停放时遇到的雨水、除尘冲洗的积液都可以直接从槽孔排出，不会出现内腔积水锈蚀的问题。和传统焊接式支座相比，这种一体化成型的结构没有焊缝缺陷，不需要定期对焊缝位置做探伤检测，长期使用的可靠性更有保障。针对不同的挂载载荷等级，设计时还可以在铰接孔位置压入配套的轴套，进一步降低转轴转动时的接触面磨损，延长整套铰接机构的服役周期。
