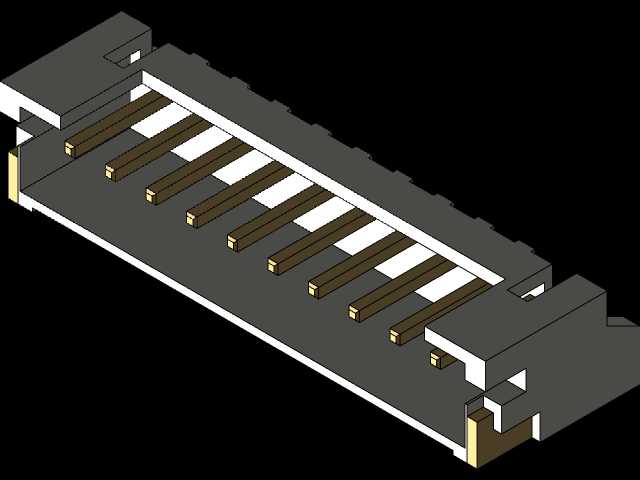

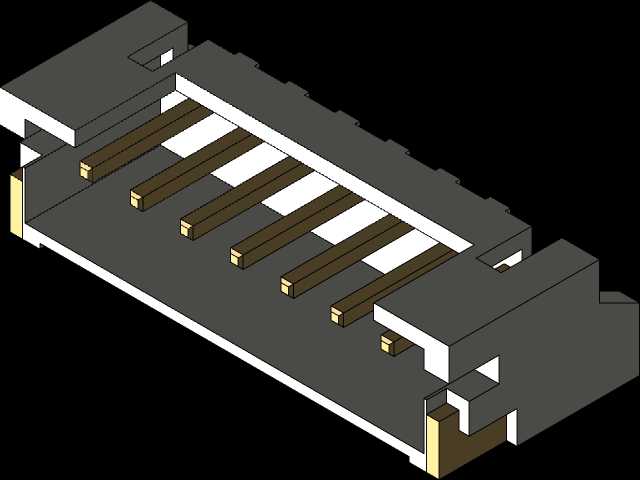

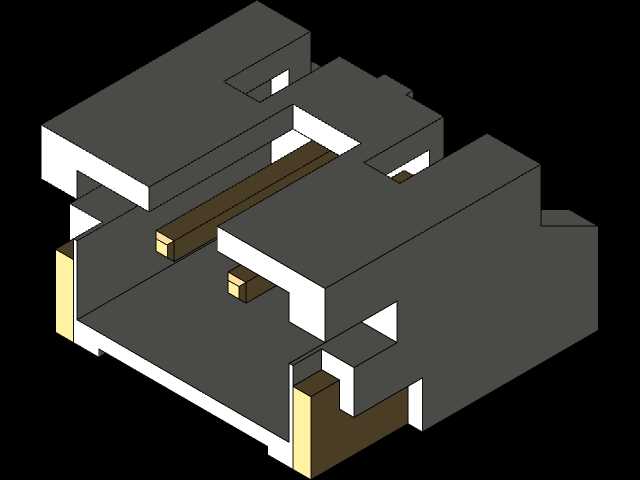

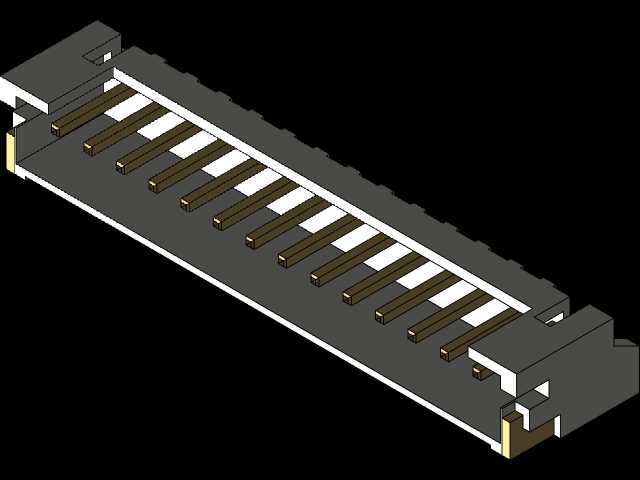

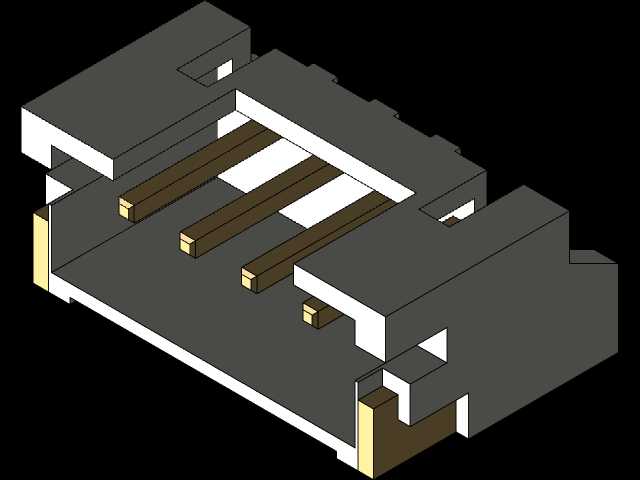

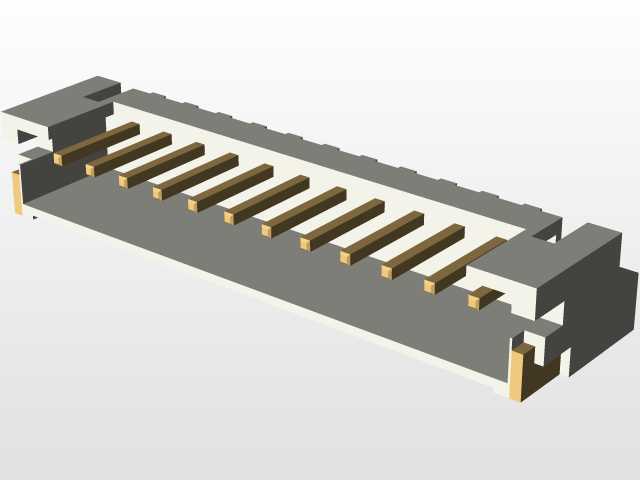

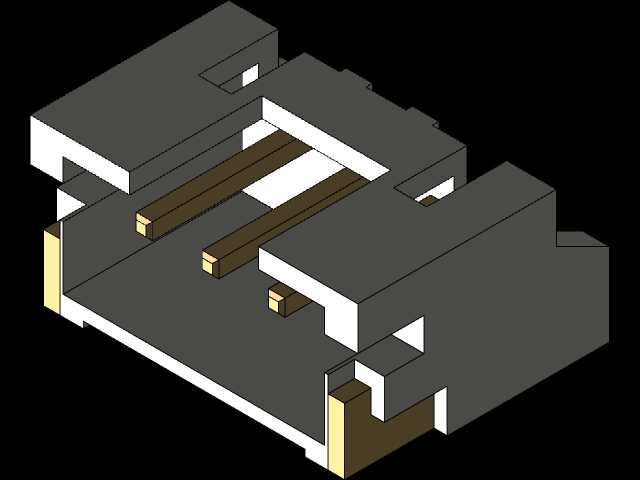

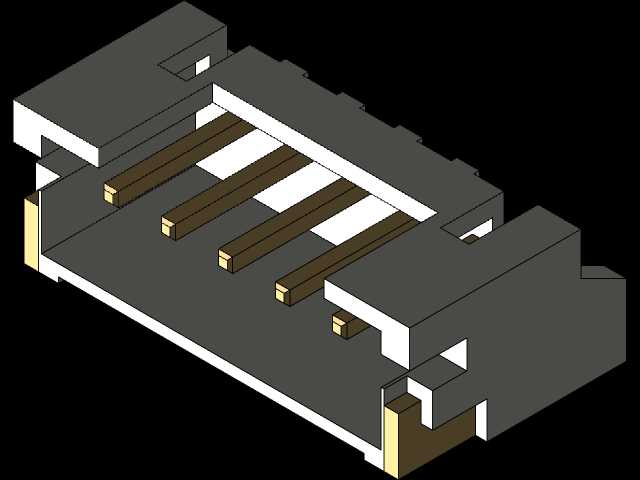

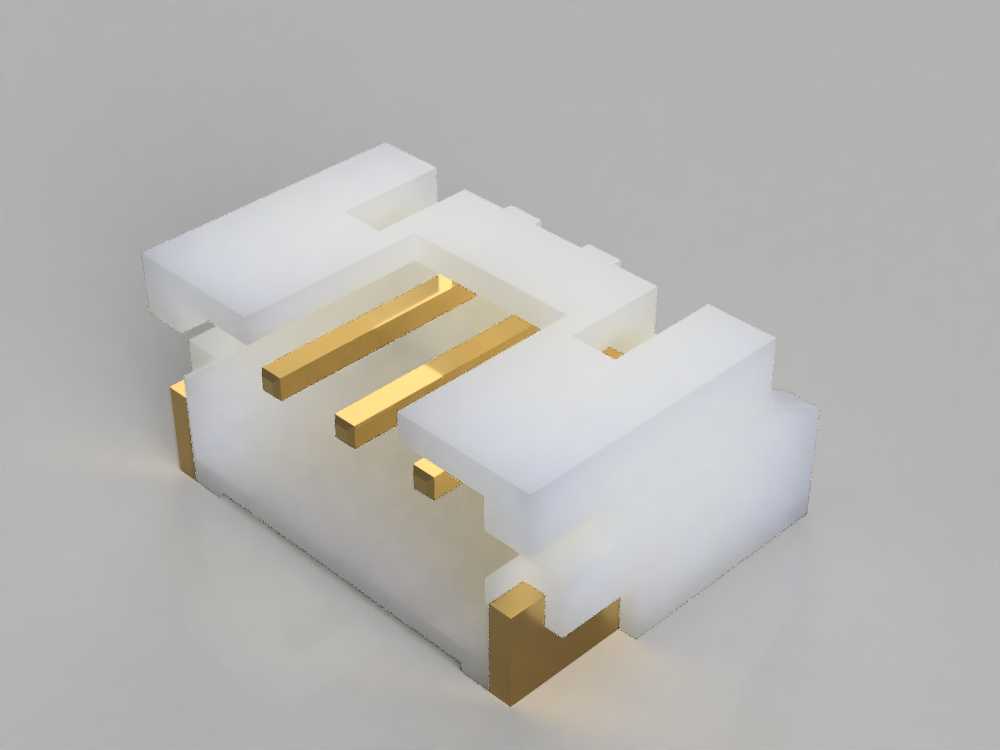

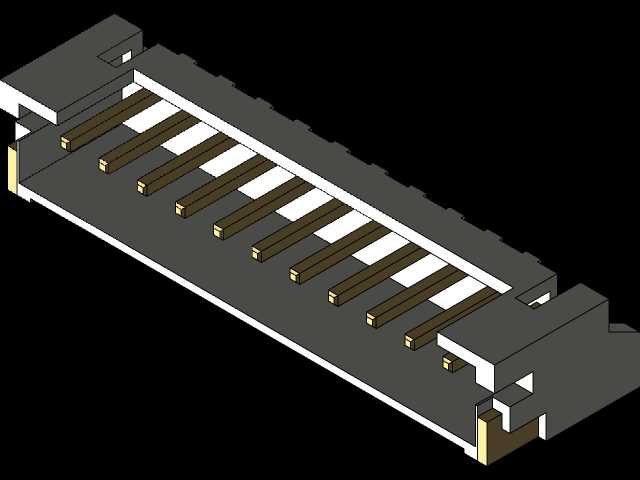

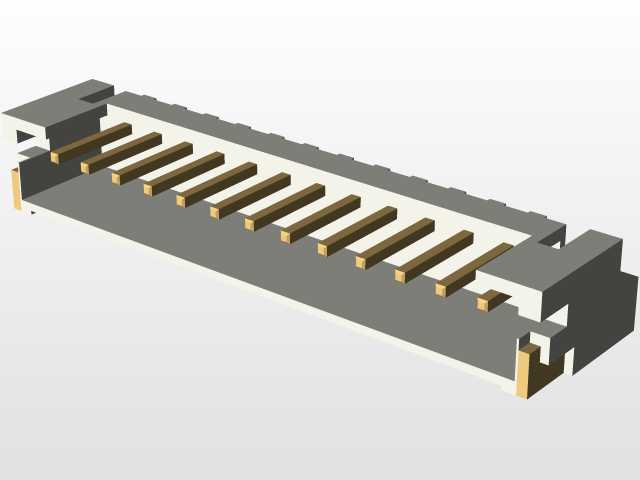

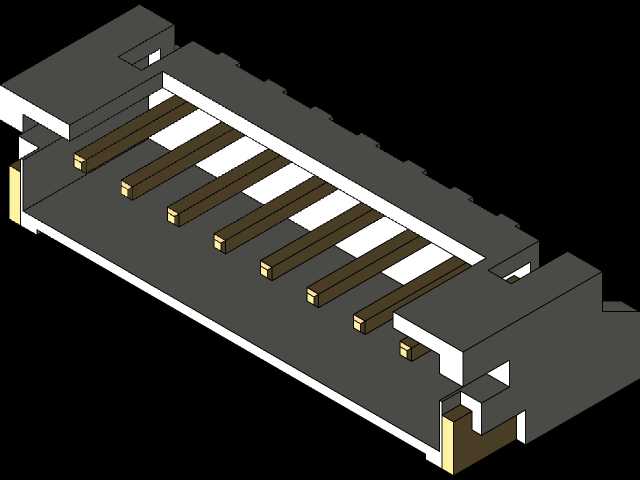

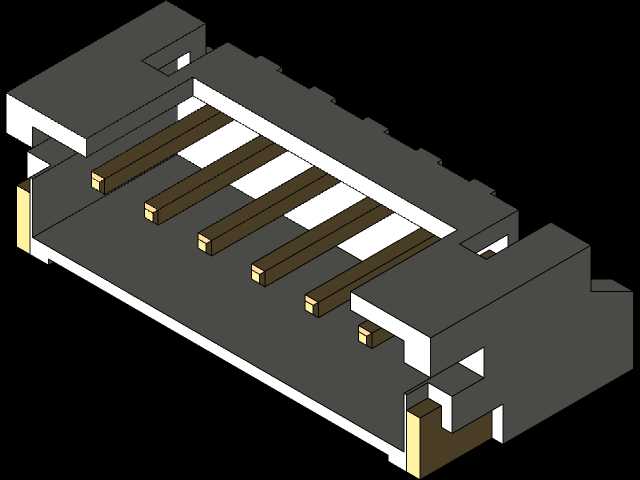

2mm螺距JST-PH贴片直角接插件结构设计

这款贴片直角连接器主要面向消费电子、小型工控设备、智能家居硬件的板内信号与小电流传输场景，是板端连接场景中极为常用的接插部件，能够在设备内部空间局促、布线需要转向的位置实现可靠的电气连接，替代传统直插连接器占用垂直空间过大的问题，适配自动化SMT贴片产线的批量焊接需求，无需人工补焊直插引脚，能够大幅提升PCBA组装的生产效率，降低人工焊接带来的虚焊、连锡不良率。

从功能特性来看，该连接器采用2mm标准螺距设计，接触端子采用镀金铜合金材质，既保证了接触电阻的稳定性，也具备足够的插拔寿命，能够承受常规工况下的反复插拔操作而不出现接触不良的问题；直角弯折的结构设计让线束出线方向与PCB板面平行，能够有效压缩设备内部的垂直方向空间占用，对于厚度受限的超薄类电子设备而言，这类结构的连接器是板端有线连接的首选方案，能够避免直插连接器搭配线束后顶起设备外壳的问题，给结构设计留出更多的余量空间。

在设计思路上，这款连接器的绝缘基座采用耐高温工程塑料材质，能够承受SMT回流焊过程中的高温冲击，不会出现基座变形、端子移位的问题；端子与塑胶基座之间采用卡扣式防脱结构，在插拔过程中端子不会被线束连带拔出基座，保证连接结构的长期可靠性；塑胶基座的边缘设计有定位凸台，在SMT贴装过程中能够配合PCB上的定位丝印快速对位，也能在焊接完成后承受一定的侧向推力，避免连接器受外力偏移导致焊盘脱落。

从安装边界来看，该连接器的贴片引脚完全贴合PCB焊盘设计，引脚伸出基座的长度符合常规SMT工艺的焊盘尺寸要求，不需要额外设计定制化焊盘；连接器整体的外形轮廓方正，相邻元件的安全距离预留符合常规PCB布局规范，在平行于板面的出线方向上，不会和周边高度较低的贴片电容、电阻元件产生空间干涉；基座底部设计有微小的支撑凸点，焊接时能够让连接器与PCB板面之间留出均匀的锡膏流动间隙，保证每个引脚的焊锡浸润效果一致，减少焊接缺陷的产生。在实际应用中，这类连接器广泛用于小型家电的控制板、无人机的飞控板、便携数码设备的内部连接、小型传感器的信号输出端等场景，能够在振动、温湿度小幅变化的工况下保持稳定的连接性能，不会因为日常使用中的轻微晃动出现信号中断的问题。
