电子实验用小型无焊面包板基座结构

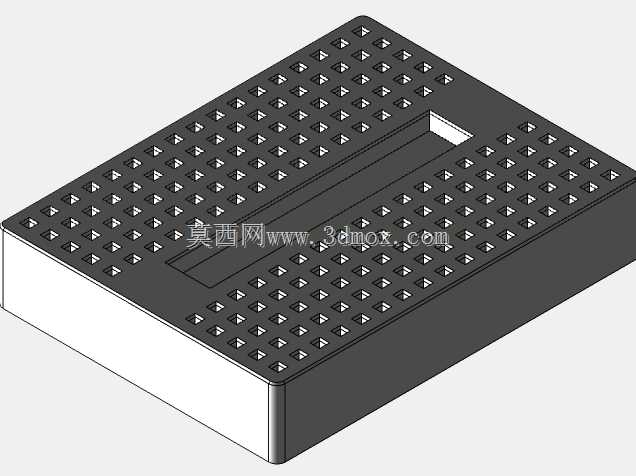

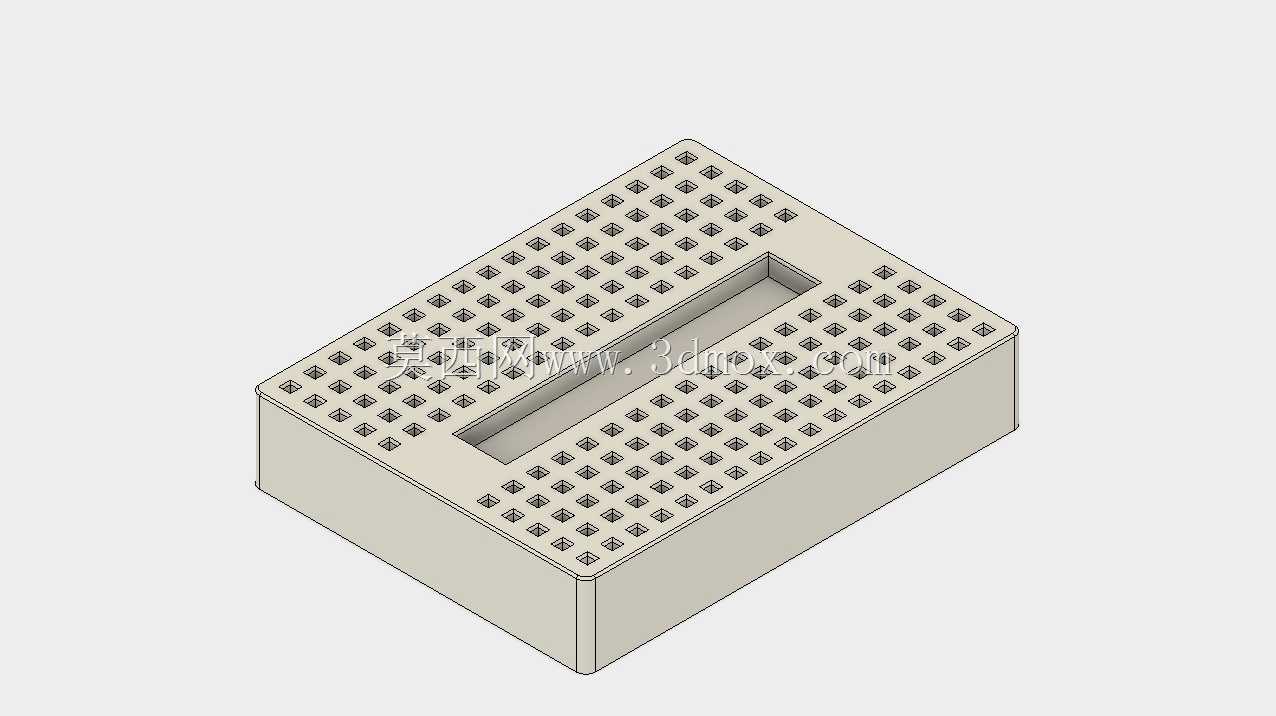

　　日常电子电路原型验证场景里，这类小型面包板基座是实验室、创客空间、电子教学场景里出镜率极高的基础配件，它的核心作用是为无焊面包板提供规整的硬质承托结构，解决裸面包板易滑动、引脚受力变形、多板拼接错位的常见问题。从结构设计逻辑来看，整个基座采用长方体规整构型，上表面做了整面的矩阵式插孔避让沉台，每个沉台的位置完全对应标准面包板的弹片引脚孔位，沉台深度控制在1.2mm，既可以让面包板本体完全嵌入限位，又不会遮挡插孔周边的操作空间，避免插装杜邦线时被基座边缘剐蹭。基座中间预留的长条形通槽，是专门对应标准面包板的中间电源总线分隔区，这个槽位一方面可以减轻基座整体重量，减少注塑成型时的缩痕风险，另一方面也可以作为走线通道，

　　让跨接在面包板两侧的电源线可以从基座底部穿行，避免表面走线杂乱影响元件插装。基座的侧壁做了0.8mm的均匀壁厚，边角全部做R1.5的圆角过渡，既避免尖锐边角划伤操作人员，也能提升注塑件的抗冲击性能，日常拿取、挪动实验台时即使轻微磕碰也不会出现开裂。从安装边界来看，基座的底面做了四个浅型定位胶贴槽，位置分布在四角距离边缘5mm处，槽深0.3mm，可以粘贴防滑硅胶垫，放置在实验台面上时不会随着插线、拔线的作用力发生滑移；基座的整体外轮廓尺寸完全适配170点规格的小型无焊面包板，长度方向预留0.1mm的装配公差，宽度方向预留0.08mm的过盈量，面包板嵌入后不需要额外粘接就可以获得足够的固定力，需要拆解更换时也可以直接从底部通槽位置推出，

　　不会损伤面包板的弹片结构。设计过程中特意将基座上表面的平面度控制在0.1mm以内，避免面包板嵌入后出现翘曲，导致内部弹片错位接触不良；所有插孔避让位的同轴度控制在0.05mm，不会出现孔位偏移挡住面包板插孔的情况，保证每一个引脚插孔都能完全露出，适配22AWG规格的单股导线、标准间距的直插元件引脚插装。在实际教学场景里，这种带基座的小面包板可以直接分发到学生实验台，不需要额外固定，学生搭建简单的三极管放大电路、单片机最小系统、传感器测试电路时，插装元件的受力可以通过基座均匀分散到台面，不会因为按压力度过大导致面包板弯折损坏；在创客原型验证场景里，多个同规格的基座可以通过侧壁预留的拼接卡槽（图中未完全展示的侧边隐藏结构）横向拼接，

　　扩展成更大的实验平台，满足多模块电路的搭建需求。基座的材质选用常规ABS工程塑料，表面做细咬花处理，不会产生强光反射，长时间在实验台灯下操作也不会产生视觉疲劳；整个结构没有复杂的倒扣、侧抽结构，采用常规两板模就可以批量注塑生产，成型周期短，生产成本可控，完全适配教学耗材、电子配件的批量采购需求。结构校核阶段重点验证了基座的受压变形量，在表面施加100N的均匀压力时，最大变形量不超过0.2mm，完全满足日常插装元件时的按压力度需求，不会出现基座凹陷导致面包板损坏的情况；中间长槽的位置特意做了1mm的加强筋过渡，避免槽位两端出现应力集中，长时间使用后不会出现开裂问题。
